A Sealock Lab belsejében: A poggyászoszcillációs ütésmérő (XE-I09BA)

Szinte minden katasztrofális táskahiba, amiről a vásárló csak hall, ugyanott kezdődik: ott, ahol egy heveder, egy fogantyú vagy egy D-gyűrű találkozik a karosszéria panellel. Az anyag ritkán szakad a közepén. A cipzár ritkán hasítja le a láncot. Ami meghibásodik, az a horgony – az a néhány négyzetcentiméteres hegesztett folt, rúdrögzítő vagy hevederhurok, amelynek a megtöltött táska teljes súlyát több ezer alkalommal át kell vinnie egy rugalmas falba olyan terhelés mellett, amely soha nem állandó és soha nem kiszámítható. Ez az oka annak, hogy a statikus húzási teszt, bármennyire is lenyűgöző számot produkál, rossz előrejelzője a terepi megtérülésnek. Az egyetlen 80 kg-os húzást túlélő ízület egy 8 kg-os dinamikus lökés 400 ciklusánál is meghibásodhat, mert a fáradtság és a csúcsszilárdság eltérő fizika.

A gép, amely elválasztja ezt a két világot laborunkban, a poggyász oszcillációs hatásvizsgálója – YFLJQ-0232, XE-I09BA modell, LAB-006 műszerszám, minőségügyi osztályunkon 2018 októbere óta szolgálatban van, és utoljára 2025. december 19-én külsőleg kalibrálva, a 20168 decemberi szabványos újrakalibrálási eljárással. YFL-WI-PZ-03, A/0 változat, 2023. december 28. Ez a cikk bemutatja, mit csinál a gép valójában, miért fontosabb a teszt a nagyfrekvenciás hegesztésű vízálló táskáknál, mint a hagyományosan varrott poggyászoknál, és mit kell kérnie a beszerzési vezetőnek, ha látja a "szállítói hatástesztelt specifikációt".

Mit jelent valójában az "oszcillációs hatás".

A tesztet megtévesztően egyszerű leírni, és meglehetősen nehéz jól elvégezni. A táskát egy meghatározott súlyig megtöltik, majd a vizsgált alkatrésztől függesztik fel a gépre – egyetlen felső fogantyú, egy pár vállpánt, egy szállítóhurok, egy teljesen kinyújtott kocsi fogantyúja. Az ütközőfej meghatározott mozdulattal felemeli a megrakott zsákot, majd elengedi. A gravitáció elvégzi a többit. A zsák leesik, a fej tetején lévő csillapított rugószerelvény pedig elnyeli, majd visszaadja az esés energiáját, így a próbatestet nem csak egyszer ejtik le, hanem folyamatos emelkedő-süllyedő oszcillációba hajtják. Minden ciklus lökéshullámot küld le a hevederen a rögzítési pontba, majd teljesen tehermentesíti. Betöltés, sokkolás, kirakás, ismétlés.

Az ezt formalizáló kínai könnyűipari módszer szabvány, a QB/T 2922-2018Tok és táska – Vizsgálati módszer rázó hatásraAz elvet úgy írja le, hogy a táskát meghatározott súllyal megrakják, a fogantyúnál, a vállpántnál vagy a teljesen kinyújtott kocsi fogantyújánál fogva emelik fel egy beállított mozdulattal, hagyják szabadon leesni a gravitáció hatására, és egy rugót használnak az ütközési energia elnyelésére és felszabadítására, így a táska ismétlődő ütést és oszcillációt tapasztal – ezzel tesztelve a kocsi fogantyújának, hevederének és testének rázkódás-ütésállóságát. A berendezés szigorúan meghatározott: az alsó szívókorong, a felső csillapítóblokk, az ütközőrúd és a szabványos rögzítés együttes tömege 8,1 ± 0,2 kg, az egyirányú löket 150 ± 5 mm, és a felső szívókorong zajcsillapító egysége összenyomva 110 ± 10 N rugóerőt ad le. A vezérlőrendszernek lehetővé kell tennie az ütközési sebesség beállítását, lehetővé kell tennie a ciklusok számának beállítását és rögzítését, valamint automatikusan le kell állítania a gépet, ha a minta a vizsgálat során leesik.

Ez az utolsó kitétel többet számít, mint amilyennek látszik. A minta leejtésének automatikus leállítása nem kényelmi funkció – ez teszi a ciklusszámlálást érvényes adatponttá. Ha egy szíj elszakad a 612-es ciklusban, és a gép addig kalapál egy üres szerelvényt, amíg az el nem éri az előre beállított 1500-at, a jelentés semmi hasznosat nem mond. Mert a gép leáll a szétválás pillanatában, a számláló leolvasásakorvanaz adott ízület fáradtsági élettartama.

A gép az emeletünkön

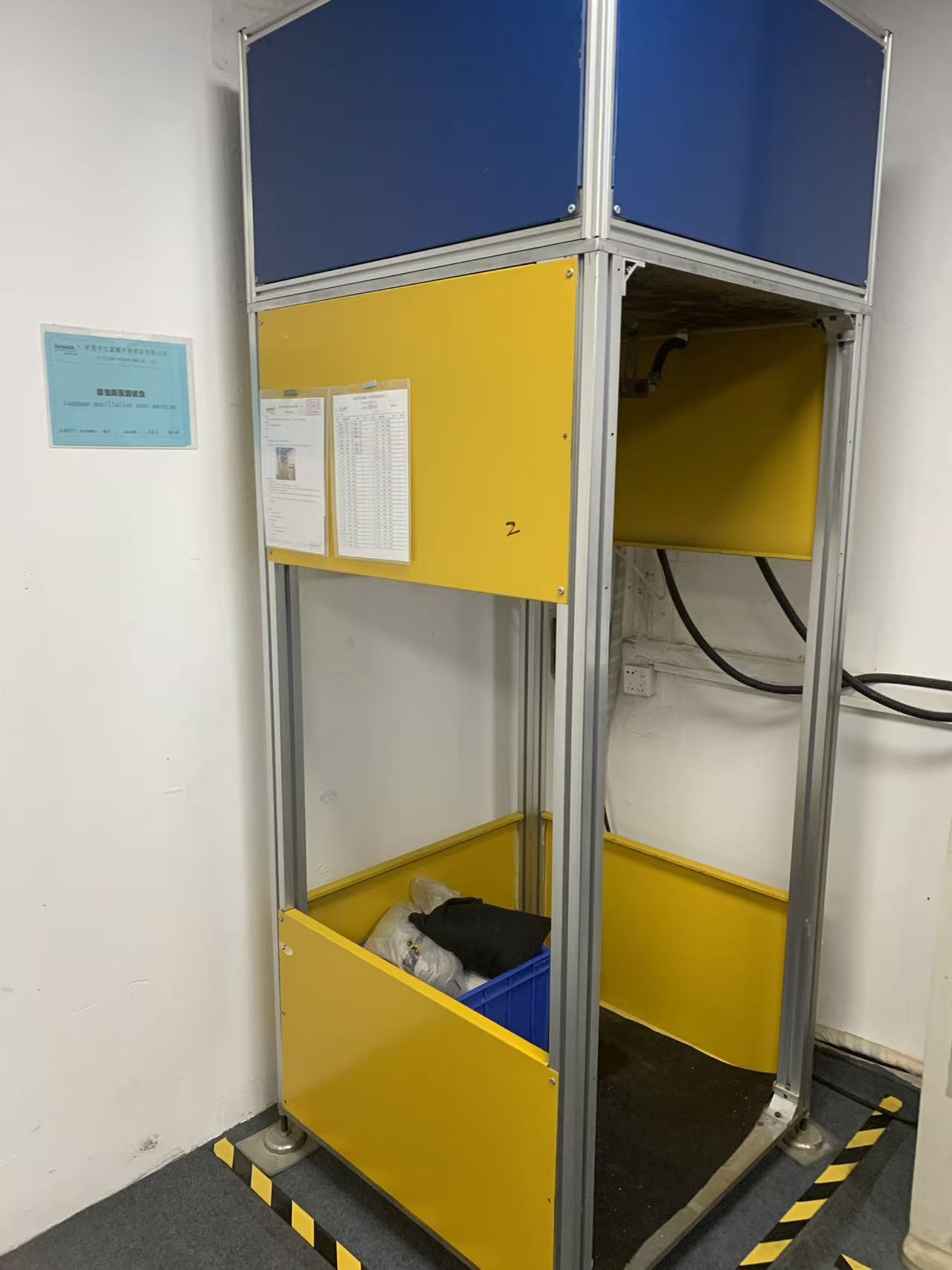

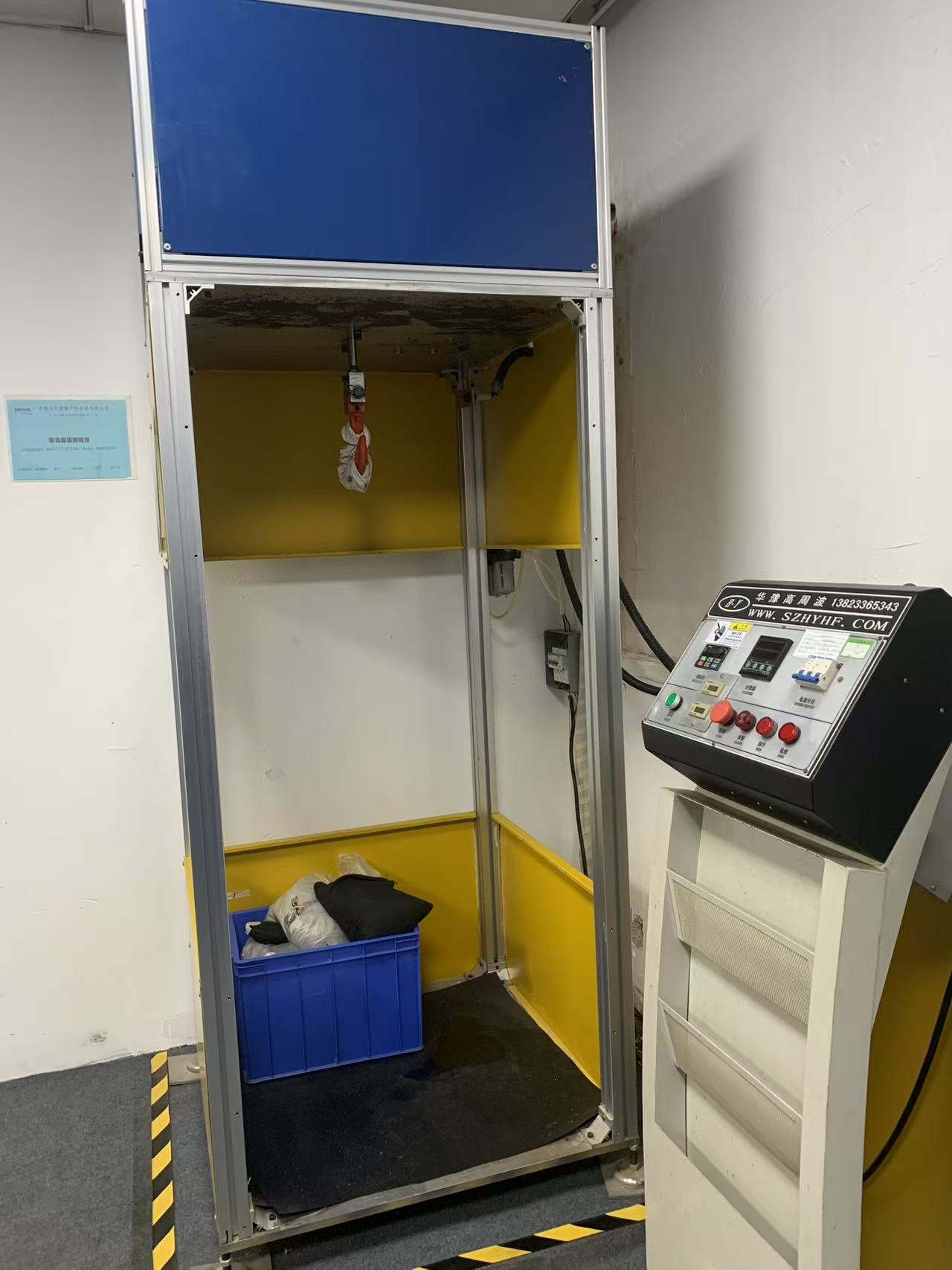

Egységünket egy sencseni nagyfrekvenciás berendezésgyártó építette, és szándékosan nem elbűvölő. A tesztkamra egy extrudált alumíniumkeret sárga és kék kitöltőpanellel, amely a működési oldalon nyitott, és egy nehéz gumiszőnyeggel van lefedve, hogy megakadályozza a visszapattanást. Az ütközőfej a felső kereszttartón lóg; alatta ül a minta, és az alján lévő ládában a kalibrált homokzsákok, amelyek segítségével a zsákot a névleges tesztterhelésre visszük. Egy csuklós ajtó zárja be a munkaoldalt a futás megkezdése előtt, ami az egyetlen dolog, ami a kezelő és egy 20 kg-os, nagy sebességgel haladó zsák között áll.

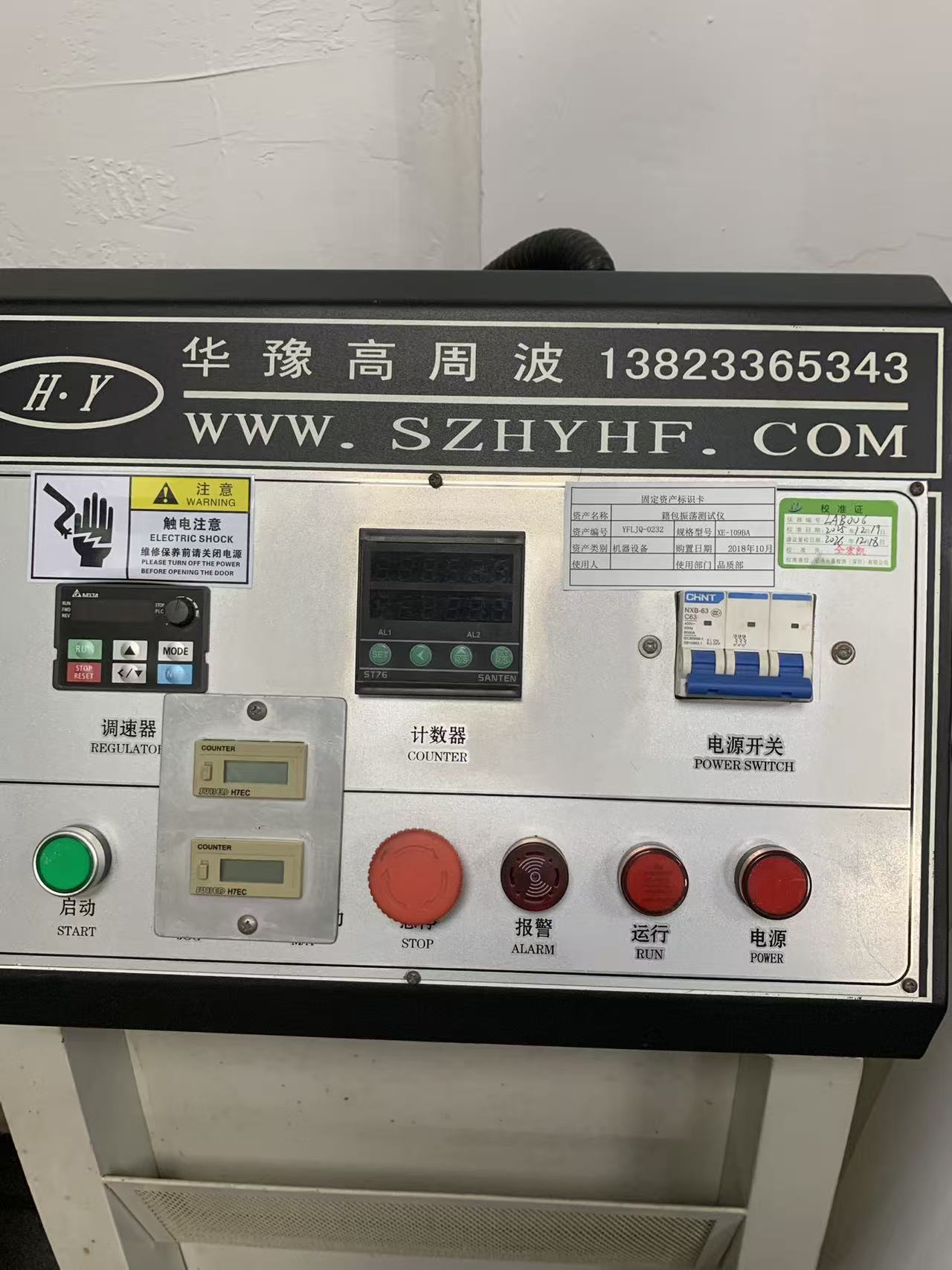

A vezérlő talapzat a ketrecen kívül helyezkedik el. Az elrendezése pontosan leírja a teszt lefutását: a bal oldalon egy Delta frekvenciaváltó működik a fordulatszám-szabályozó szerepében, egy SANTEN ST76 digitális számláló található két riasztócsatornával középen, két FUJI H7EC elektromechanikus számláló rögzíti a kumulatív ciklusokat a programozhatótól függetlenül, és egy hárompólusú CHNT N630 C53 N640 megszakító. Hz 6000 A megszakító kapacitással kezeli a bejövő áramot. Alatta az indítógomb, a túlméretezett gombafejű vészleállító, valamint a riasztó-, futás- és bekapcsolásjelzők.

A duplikált számlálók okkal vannak ott. A programozható számláló az, ami leállítja a gépet a célciklusnál; a mechanikus számlálók életciklusokat gyűjtenek a gépen, és keresztellenőrzést adnak, ha valaki megkérdőjelezi, hogy egy futást a teszt közbeni alaphelyzetbe állítottak-e. Amikor egy ügyfél külső könyvvizsgálója azt kérdezi, honnan tudjuk, hogy egy jelentés teljes lefutást tükröz, erre a válaszra mutatunk rá.

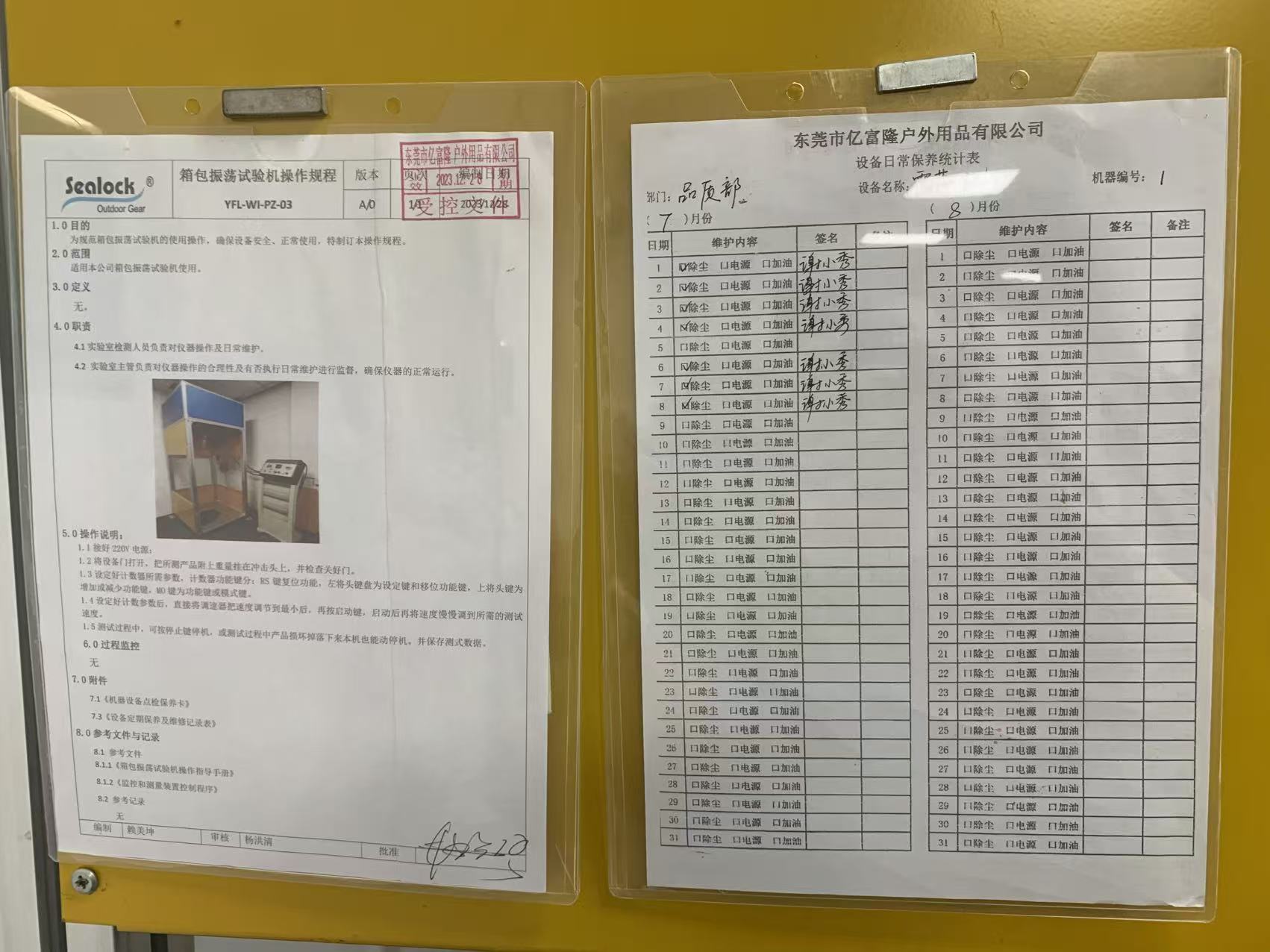

Hogyan futtatjuk: SOP YFL-WI-PZ-03

A gépre felkerült ellenőrzött eljárás rövid, és benne minden kitétel azért létezik, mert valaki egyszer rosszul tette.

A kezelő csatlakoztatja a 220 V-os tápellátást, kinyitja a kamra ajtaját, a már névleges tömegére megrakott mintát a megfelelő rögzítőelem segítségével az ütközőfejre akasztja, és megerősíti, hogy az ajtó megfelelően be van-e zárva, mielőtt bármi megmozdulna. Ezután a számláló programozásra kerül: a reset gomb törli az előző futást, a shift és az inkrement gombok beállítják a célciklusszámot, a mód gomb pedig kiválasztja a számlálási funkciót. A kezelő csak a cél beállítását követően kapcsolja le a sebességszabályozót a minimumra, nyomja meg a start gombot, majd lassan növeli a sebességet a kívánt tesztarányra. Tilos a sebességgel való indítás, mert egy hirtelen első ütés olyan sokkot ad, amilyennek nem volt szándékos, és téves korai meghibásodást okozhat a rögzítésnél, nem pedig a vizsgált csuklónál.

Menet közben a kezelő a stop gombbal bármikor leállíthatja a gépet. Ha a minta eltörik és leesik, a gép leáll. A tesztadatokat ezután rögzítik. Az SOP az üzemeltetést és a rutin karbantartást a laborfelügyelőre, mindkettő felügyeletét a laborfelügyelőre bízza, és ezt a napi karbantartási napló – pormentesítés, teljesítményellenőrzés, kenés – támogatja, amelyet napról napra aláírnak.

Terhelés és ciklusszám: mik legyenek a számok

A módszer szabvány meghatározza, hogyan kell felrázni egy zacskót; a termékszabvány határozza meg, hogy milyen keményen és mennyi ideig. Hordott táskákhoz, amelyek QB/T 1333-2018Kézitáska és hátizsák, amely a tesztterhelést a táska testének térfogata szerint állítja be, nem pedig a korábbi, 2010-es kiadás szerint, a termékleírások szerint, és amely csak a vállpántot értékeli, ahol egyetlen fogantyú és a vállpánt egy átfedő varrott területen osztozik. A tipikus kereskedelmi tesztek 400 cikluson át futnak kettős vállpánton, 6 kg-os meghatározott terhelés mellett, a fogantyúk értékelése a saját terhelés és ciklus kombinációjával történik.

A négyszáz ciklus nem mennyezet, hanem padló, és nem egy 60 literes száraz táskára van kalibrálva, amelyet egy évtizedre a hajófedélzetre dobnak. Belső teherhordási követelményünk legalább 1500 ciklus, és expedíciós és tengeri programok esetén lényegesen magasabb számlálást futtatunk a táska névleges kapacitásából beállított terheléseknél, nem pedig a szabvány térfogattáblázatából. Ha az ügyfél saját protokollja eltérő kombinációt határoz meg – nehezebb terhelést kevesebb ciklussal a poggyászkezelés szimulálásához, vagy könnyebb terhelést sokkal nagyobb számmal az ingázás szimulálásához – a gép egyszerűen veszi ezeket a számokat. A sebességet, a terhelést és a cikluscélt mind a kezelő határozza meg, ami a lényege annak, hogy a műszer házon belül legyen, ahelyett, hogy külső teszthelyeket vásárolna.

Miért más ez a teszt a hegesztett vízálló zacskók esetében?

Itt tér el a vízálló hajtóműgyár a hagyományos poggyászgyártól. A varrott táskán a vállpánt horgony egy varrásba fogott hevederhurok, amelyet rúdcsavarral erősítettek meg. A hibamód a cérnadörzsölés és a progresszív öltéskihúzás, és bejelenti magát: az öltések meglazulnak, a hurok elferdül, a vevő észreveszi, mielőtt elengedné.

A nagyfrekvenciás hegesztési zsákon egyáltalán nincs varrás a horgonynál, vagy a varrás dekoratív, és a valódi terhelési út a karosszéria panel TPU vagy PVC felületére ragasztott hegesztett folton keresztül halad. Ez a kötés a hámlástól tönkremegy, nem a kopástól, és a hámlasztás csendes és hirtelen történik. Az enyhén hideg hegesztési varrat – elégtelen tartózkodás, szennyezett felület, egy milliméter töredékével párhuzamosan elsodródott szerszám – kényelmesen átmegy a statikus húzási teszten, majd a folt szélén leválik valahol a 300-as ciklus és a 900-as ciklus között, mert minden rezgésciklus ugyanazt a bontott élét veszi fel.

Ez az a hiba, ami miatt minden kategóriamenedzser felismeri az értékeléseket: a táska, ami egy szezonig rendben volt, majd "a pánt most jött le a táskáról" egy tiszta, kopásmentes folt körvonallal. Az is fontos, hogy avízszigeteléstönkremenetel, és nem csak szilárdsági hiba, mert a részben lehántott tapasz jóval azelőtt szivárgási utat nyit meg az arcanyagon, hogy az teljesen szétválna. Egy táska elkezdheti beengedni a vizet a vállhorgonynál, miközben tökéletesen viseli a terhét.

Éppen ezért az oszcillációvizsgáló és aszámítógépes szakító- és leválástesztelőinkább együtt olvassák, mint külön-külön. A leválasztási vizsgálat megadja a hegesztett varrat statikus kötési szilárdságát kilogrammban a belső anyagtáblázatunkhoz képest; Az oszcillációteszt megmondja, hogy a kötés túléli-e a dinamikus, ismétlődő, egyélű terhelést abban a geometriában, amelyet a szolgáltatás során ténylegesen látni fog. A hegesztési varrat erős lehet, és még mindig nem fárad el, ha a foltgeometria az egyik sarkánál koncentrálja a leválást. Csak a második teszt találja ki.

Mit nézünk, amikor egy futás véget ér

A teljesített ciklusszámlálás teljesítési feltétel, nem pedig sikeres eredmény. Amikor a számláló megáll, a minta leereszkedik, és egy írásos ellenőrzőlista alapján megvizsgálják: a fogantyú, a heveder vagy a horgonyfolt nincs szétválva vagy részlegesen szétválva; a hegesztett vasalás szélén nincs leválás vagy felemelkedés; a csatok, csúszkák, D-gyűrűk vagy trigliszák törése, deformációja vagy repedése nem sérül; nem szakad meg a cérna egyetlen megerősítő öltésnél sem; nincs torzulás a karosszéria panelen a terhelési pont körül; a kocsirendszerű táskáknál pedig egy fogantyú, amely továbbra is simán kinyúlik és visszahúzódik, és pozitívan reteszelődik.

Az elválasztáson kívüli dolgok továbbra is rögzítésre kerülnek. Az 1500 ciklusnál két milliméterrel megemelkedett folt éle áthaladó táska és meghibásodási folyamat, és inkább hegesztési paraméter-problémaként tér vissza a tervezéshez, nem pedig aláírt. Ha a vizsgálat roncsoló hatású, vagy a minta meg van jelölve, a minta karanténba kerül, és nem kerül újra értékesíthető készletbe.

Hol található a szélesebb minőségellenőrzési láncban

Egyetlen műszer sem tanúsít egy táskát. Az oszcillációs teszter lefedi a dinamikus terhelésállóságot a rögzítési pontokon, és minden irányban kiadja: acipzáros dugattyús élettartam teszterméretnek megfelelő oldal- és hosszirányú terhelés mellett 3000 cikluson keresztül viszi át a zárást; akopásvizsgálóés adörzsölő színtartósság-mérőmegcélozza a felület tartósságát és a felületi átvitelt; aprogramozható hőmérséklet és páratartalom kamraöregíti a beállított anyagot meleg-nedvesség és nulla fok alatti cikluson keresztül, mielőtt a mechanikai tulajdonságokat újra ellenőriznék. Ezután az egész összeállítás a merülő termékek esetében kétórás vagy annál hosszabb teljes vízbemerítési tesztnek vetődik alá, vagy a vízbemerítés helyett esőnek ellenálló termékek esetében a heves esőzés és vízsugár tesztelésére.

Lengésteszt futásautánAz éghajlat öregedése az egyik legleleplezőbb szekvencia, amely a vásárló számára elérhető, és ezt érdemes kifejezetten megjelölni. A ragasztóanyaggal támogatott illesztések és egyes TPU-fóliaminőségek jelentős leválási szilárdságot veszítenek hetvenkét órás meleg-nedves expozíció után. Az 1500 ciklust újonnan és 600 ciklust az öregedés után túlélő hevederrögzítő olyasmit árul el, amit szobahőmérsékletű teszt soha nem fog.

Mit kell kérniük a vásárlóknak

A specifikációs lapon szereplő "oszcilláció tesztelve" nem jelent semmit, ha nincs mögötte négy szám: a terhelés kilogrammban, a ciklusszám, a tesztelt alkatrész és az elfogadási kritériumok. Kérd mind a négyet. Kérdezze meg, hogy elérte-e a számlálást, vagy a gép automatikusan leállt-e korán. Kérdezze meg, hogy a táskát újonnan vagy környezeti kondicionálás után tesztelték-e. Kifejezetten a hegesztett termékek esetében pedig kérdezze meg, hogy az utóellenőrzés tartalmazta-e az élemelést a hegesztett merevítőfoltoknál, mert az a beszállító, aki csak a szétválást vizsgálja, a már leválásnak indult zacskó áthaladását jelenti.

Az OEM és ODM programok esetében ezeket a paramétereket közösen állítjuk be a fejlesztési szakaszban, futtatjuk az első cikkeken, mielőtt a szerszámok lefagynak, és megismételjük a gyártás során. Ahol egy márka saját protokollja vagy harmadik féltől származó laboratóriumi jelentés szükséges, ott a házon belüli adatok válnak az előszűrővé: inkább a 700-as ciklusnál találjuk meg a problémát a saját emeletünkön, mint egy SGS vagy QIMA jelentésben három héttel a szállítás előtt.

Gyakran ismételt kérdések

Az oszcillációs ütésvizsgálat ugyanaz, mint az ejtőpróba?

Nem. A leejtési teszt kiértékeli, hogy mi történik a zacskóval és annak tartalmával egyetlen ellenőrizetlen ütközéskor egy kemény felületre. Az oszcillációs hatásvizsgálat több száz vagy több ezer szabályozott terhelési és kioldási ciklus alatt értékeli a fáradtságot a hordozó pontokon. Különböző hibákat találnak, és egy táska kényelmesen elhaladhat az egyiken, miközben a másikat elbukja.

Ez a gép tesztelhet puha hűtőt vagy száraztáskát, valamint hátizsákot?

Igen. Bármi, ami meghatározott szállítási ponttal rendelkezik, felakasztható a rögzítésre – egyetlen fogantyú a száraz táskán, kettős vállpánt a hidegebb hátizsákon, felső fogantyú a táskán. A puha oldalú termékek párnázottak a rögzítés érintkezési területén, így a bilincs nem koptatja a hevedert, és nem okoz téves hibát a markolatnál, nem pedig a csatlakozásnál.

Milyen töltetet kell használni, ha a zsáknak nincs közzétett kapacitása?

A termékszabvány a táska testének térfogatából vezeti le. A gyakorlatban a kültéri felszereléseknél előszeretettel teszteljük azt a névleges kapacitást, amelyet a márka ténylegesen a saját csomagolására nyomtat, plusz egy margót, mivel ez az a szám, amelyet a fogyasztó engedélyként kezel.

A továbbjutó eredmény garantálja, hogy a táska nem fog meghibásodni a mezőnyben?

Garantálja, hogy a tervezés és a mintavételezési folyamat megtörtént egy meghatározott kifáradási küszöbön. A terepi tartósság a gyártási konzisztenciától is függ, ezért az oszcillációs vizsgálatot nem csak az aranymintán, hanem a gyártási mintákon is lefuttatják, és ezért a folyamat közbeni hegesztési paramétereket egymástól függetlenül figyelik.

A berendezés kalibrálva van?

Külsőleg akkreditált kalibrálóház által, a gépre kihelyezett tanúsítvánnyal. A jelenlegi tanúsítvány 2025. december 19-i keltezésű, az újrakalibrálás esedékessége 2026. december 18. A kalibrálási állapot minden belső audit részét képezi, és kérésre elérhető a látogató ügyfelek számára.

Következő ebben a sorozatban

A következő eszköz, amelyet megnyitunk, a szabványos fényforrás-színillesztő szekrény – a kicsi, szerény doboz, amely több vásárlói vitát rendez, mint bármely más épület berendezése, mert a szín az az egyetlen tulajdonság, amelyet minden vásárló személyesen megvizsgál, és szinte mindenki rossz fény mellett vizsgálja meg.

A Sealock több mint húsz éve gyárt nagyfrekvenciás hegesztett vízálló hajtóműveket a kínai Dongguanból és a vietnami Ho Si Minh-városból olyan márkák számára, mint az OSPREY, a Helly Hansen, a SIMMS, az AFTCO, a West Marine és a STANLEY. Ha szeretné egy fejlesztés alatt álló program teljes tesztprotokollját, vagy szeretné megadni az oszcillációs paramétereket a saját minőségi megállapodásában, írjoninfo@sealock.com.hk.
