Az a szám, amely eldönti, hogy egy hegesztés valójában hegesztés-e

Negyedik a Sealock labor sorozatában: a szakítószilárdság- és hámlástesztelő – és egy valódi jelentés valós számokkal egy júniusi kedd reggelről

DONGGUAN, Kína – [Hónap napja], 2026— Minden, amit ez a cég épít, egy állításon nyugszik: hogy két nagyfrekvenciás hegesztéssel összeöntött bevonatos szövetdarab a termék élettartama alatt egyetlen anyagként fog viselkedni. Minden szárazzsák, minden hűtő, minden felfújható bója néhány százszor megismétlődik egy varrás körül.

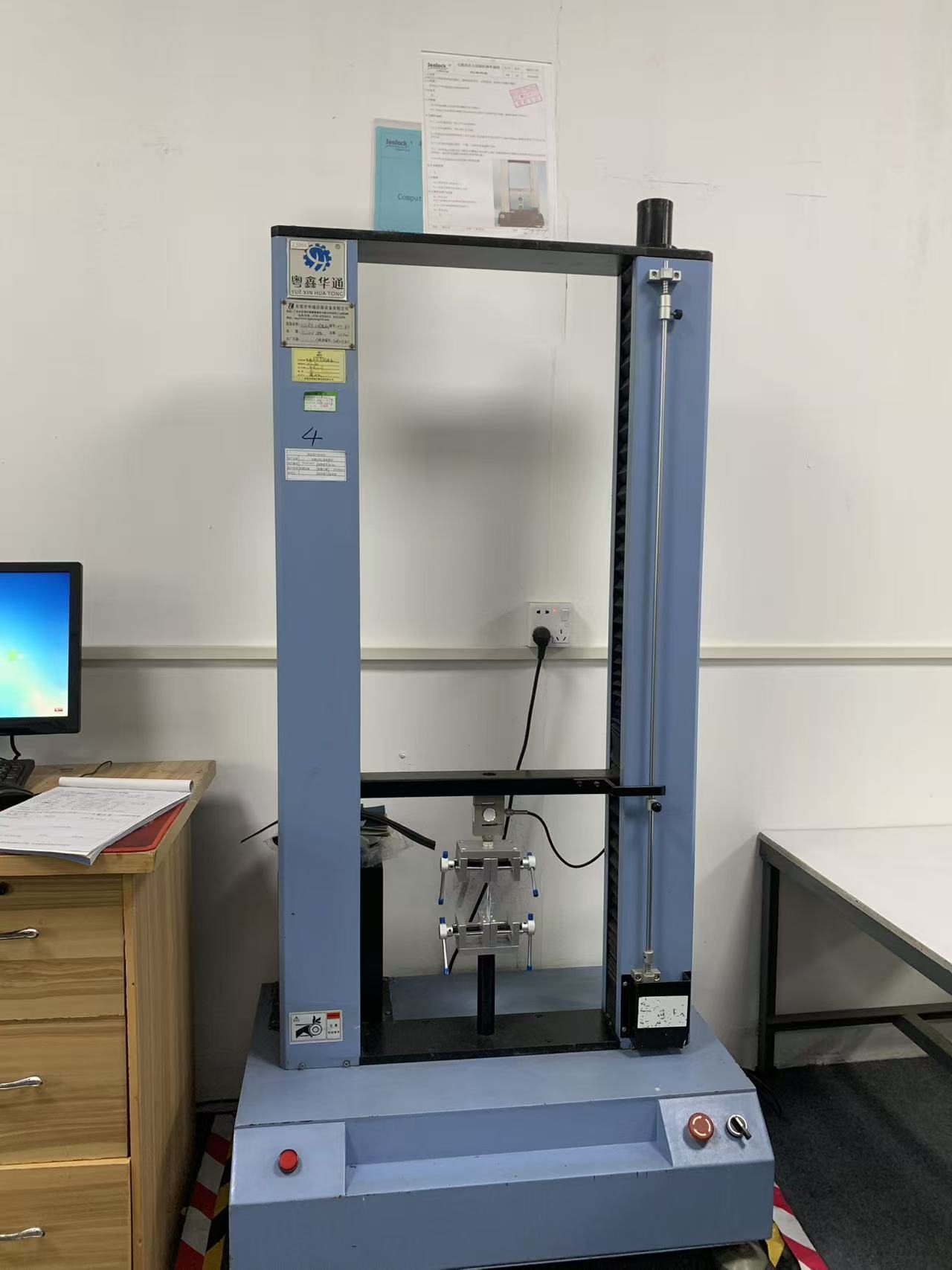

Ez egy olyan állítás, amelyet nem lehet ellenőrizni. A tökéletes és a szélső varrat kívülről egyformának tűnik – a különbség csak hónapokkal később derül ki, amikor a szélső leválni kezd az ügyfél kezében. Ezért létezik az ebben a cikkben szereplő gép, és ezért a laborunkban található gépek közül ez az, amely a legközvetlenebbül méri, hogy az alapvető folyamatunk működik-e.

Széthúzza a hegesztést, és pontosan elmondja, milyen keményen kellett próbálkoznia.

Mit mér valójában a hámlási szilárdság

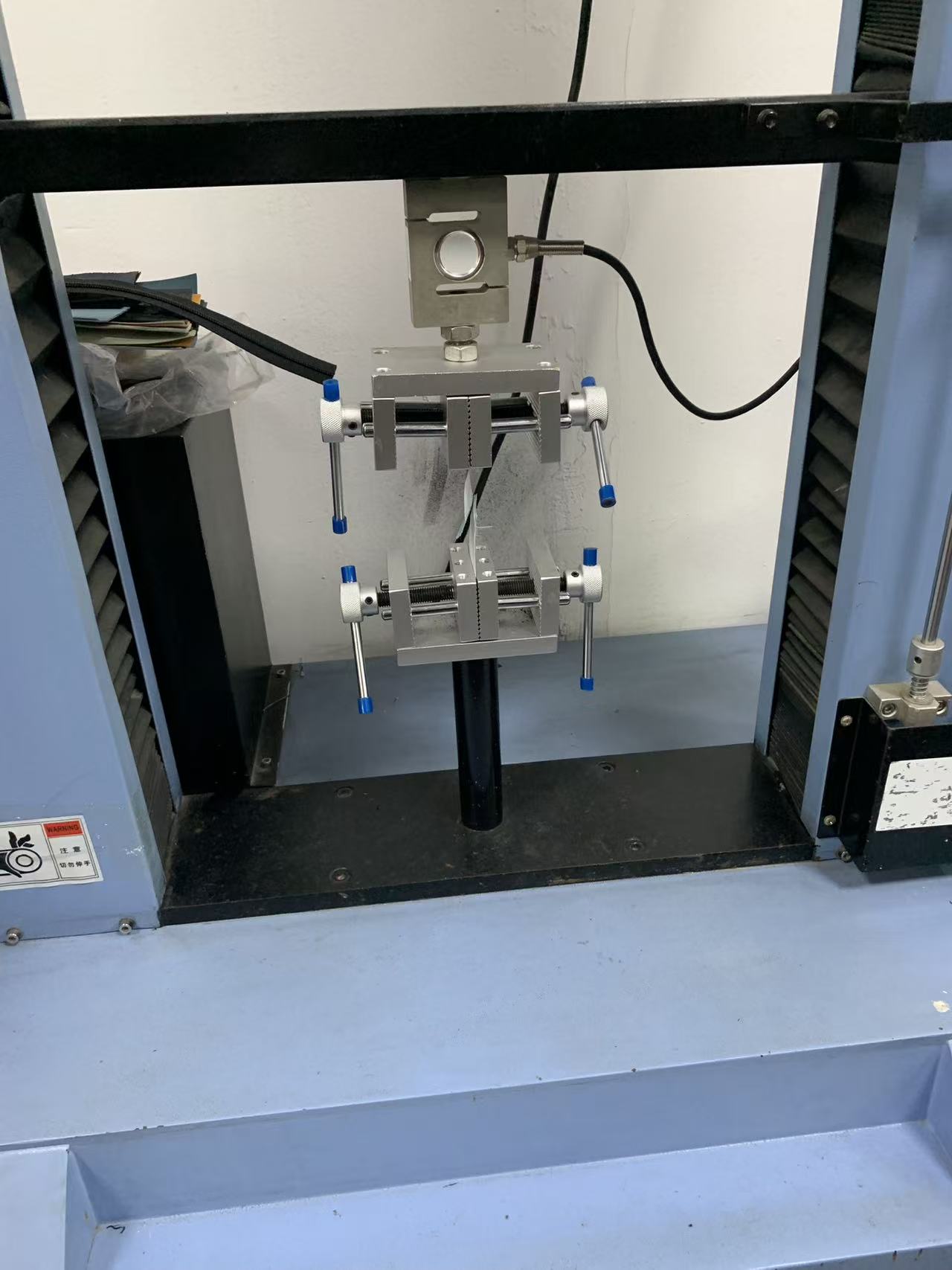

Vegyen egy hegesztett vagy laminált mintát, fogja meg a két réteget egymással szemben lévő pofákban, és szabályozott sebességgel hajtsa szét őket. Az erőmérő cella folyamatosan rögzíti a szükséges erőt az elválasztás teljes hosszában. Ez az erő – kilogramm-erőben vagy newton per milliméter szélességben – a lehúzási szilárdság, és ez a legőszintébb egyetlen szám a kötés minőségéről.

Számunkra két különböző helyen számít. Az első maga a hegesztés: milyen erősen olvasztott össze két panelt a nagyfrekvenciás varrat. Az enyhén hűvös hegesztési varrat jól néz ki, és korán hámlik; ez a teszt az, ami megfogja, mielőtt gyártási tétel lesz belőle. A második az anyag saját konstrukciója: a bevont és laminált szövetek önmagukban összeragasztott szerelvények – egy bevonat vagy fólia, amely az alapszövetre van ragasztva –, és ha ez a laminálás elválik, a szövet belülről tönkremegy, függetlenül attól, hogy milyen jól hegesztettük. Mindkettőt itt tesztelik, és mindkettőnek át kell mennie.

Ugyanez a gép kezeli a szakító- és szakítóvizsgálatot is, ezért a szerelvényei attól függően változnak, hogy mi van befogva. De a héj az a teszt, amely a legközvetlenebbül beszél arról, hogy ez a gyár mivel foglalkozik.

Igazi riport, kedd reggel 10:09-től

Ahelyett, hogy ezt elvont módon leírnánk, itt van egy tényleges futtatás laborunkból, 2026. június 10-én 10:09-kor, egy ügyfélprogram 500D-s anyagán.

A vizsgálati paraméterek: próbatest mérete 10 × 3 cm, idomhossz 100 mm, vizsgálati sebesség 300 mm/perc. Három mintát futtattak le – nem egyet, mert egyetlen hámozási eredmény közel értelmetlen.

Az eredmények kilogrammban kifejezve:

• 1. minta:max 14,14, min 6,47, átlag 10,53
• 2. minta:max 14,29, min 0,91, átlag 9,30
• 3. minta:max 14,49, min 2,64, átlag 9,93
• A három között:legmagasabb max 14,49, a maximumok átlaga 14,31, az átlagok átlaga 9,92

És akkor az a sor, ami számít, amelyet az operátor a jelentés aljára ír:a 12-es standard értékkel szemben az átlag 14,31 – a teszt sikeres.

Azt a "12-es szabványt" nem a helyszínen találták ki. Ez a sorozat utolsó cikkének végén említett belső, revíziós átvételi szabványból származik: egy táblázat, amely felsorolja a minimálisan elfogadható hámlási értéket minden olyan anyaghoz, amelyet rutinszerűen használunk – 1680D TPU, 840D kétoldalas TPU, 600D egy- és kétoldalas TPU, PVC és bevont laminátumok, mindegyik saját számmal. A teszt eredményt ad; a szabvány dönti el, hogy az eredmény jó-e. Az a lényeg, hogy mindkettőt le kell írni a teszt előtt, nem pedig utána.

Miért szaggatott a görbe, és miért ez az érdekes

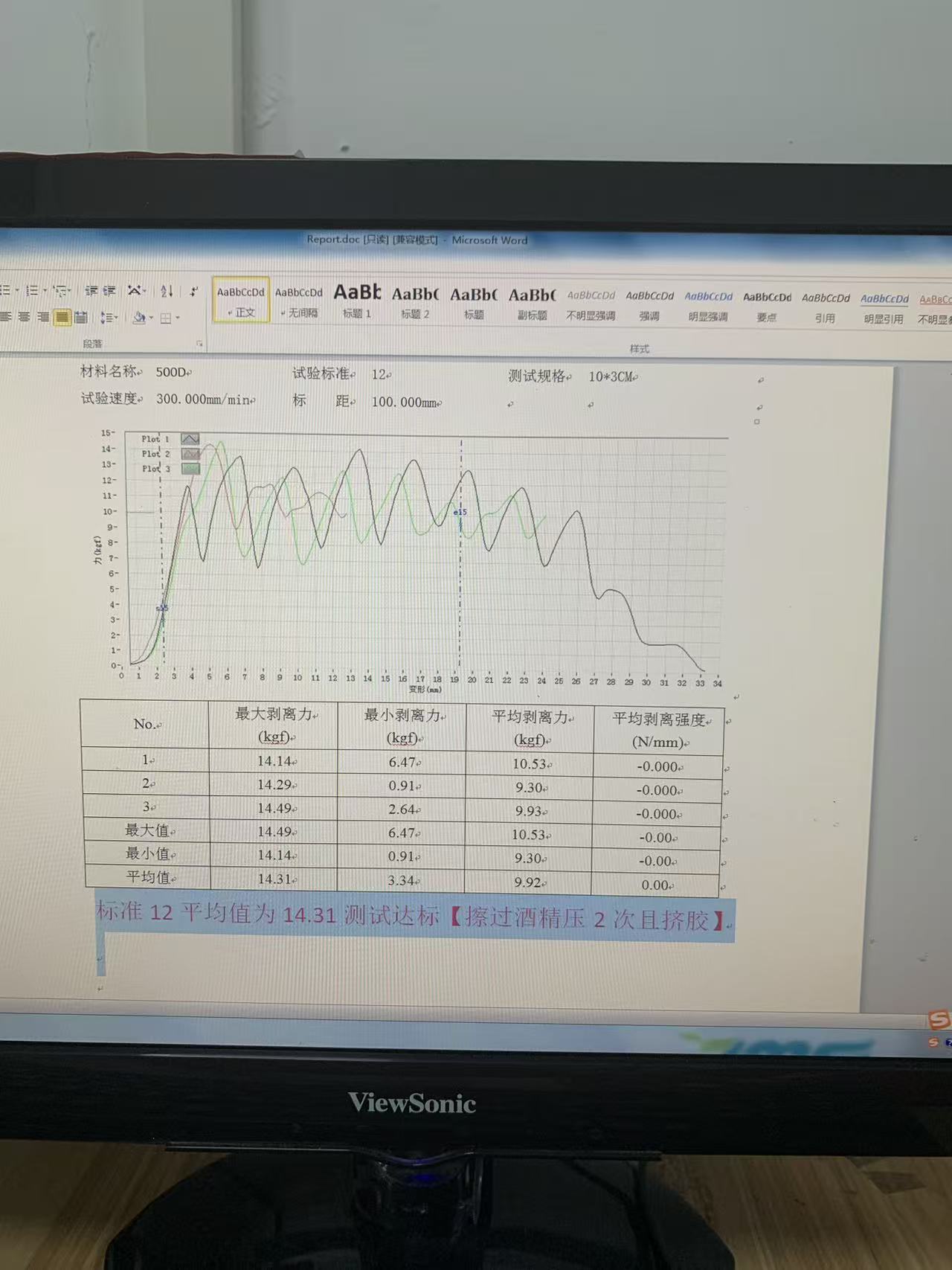

Nézze meg az erőgörbéket a jelentésben, és nem fog látni egy sima vonalat. Látni fog egy fűrészfogat – az erő körülbelül 14-re emelkedik, visszaesik 7-re, újra megmászik, újra és újra a minta hosszában, mielőtt végül leáll a végén.

Ez a forma nem zaj, és nem a gép hibája. Valójában így néz ki a peeling. A kötés nem szabadul fel egyenletesen; kisebb, progresszív meghibásodások sorozatában szabadul fel, amelyek mindegyike erőt igényel az indításhoz, majd rövid időre enyhül, ahogy terjed. A csúcsok ott vannak, ahol a kötés ellenállt; a vályúk ott vannak, ahol egy szakasz elenged.

Pontosan ez az oka annak, hogy a jelentés minden példányra maximumot, minimumot és átlagot rögzít. A maximum a kötvény legjobb esetét mutatja meg. Az átlag megmutatja a tipikus viselkedését a teljes héjon. A minimum pedig – vegye figyelembe a 2. mintát, ahol az erő 0,91 kgf-ra esett – a minta legrosszabb pontját jelzi, ami az a szám, amivel a pesszimistának leginkább törődnie kell, mert a kötés ott tönkremegy, ahol a leggyengébb, nem ott, ahol a legerősebb.

Három példány, három készlet ezekből a figurákból, és egy szabvány, amellyel össze lehet őket hasonlítani. Ez egy eredmény. Egy példányból egy szám anekdota.

A zárójel a jelentés végén

A jelentésben van egy részlet, amit érdemes kiemelni, mert elmond valamit arról, hogyan gondolkodik ez a labor. A sikeres döntés után a kezelő a minta előkészítését zárójelben rögzítette: alkohollal letörölve, kétszer préselve, ragasztó kinyomásával.

Más szóval, az eredmény nem csak az anyag tulajdonságaként kerül rögzítésre. Tulajdonságaként van rögzítveez az anyag, így ragasztva. A leválási szilárdság mindig a folyamat függvénye – a felület tisztasága, nyomása, tartózkodása, mennyi ragasztóanyag került felhordásra – és egy szám, amely nem mondja meg, hogy melyik folyamatot eredményezte, nem reprodukálható vagy nem lehet vele vitatkozni. Az, hogy a felkészülést az eredmény mellé írjuk, a mérésből bizonyíték lesz.

Az elbűvölő körülmények, amelyek a számot érvényessé teszik

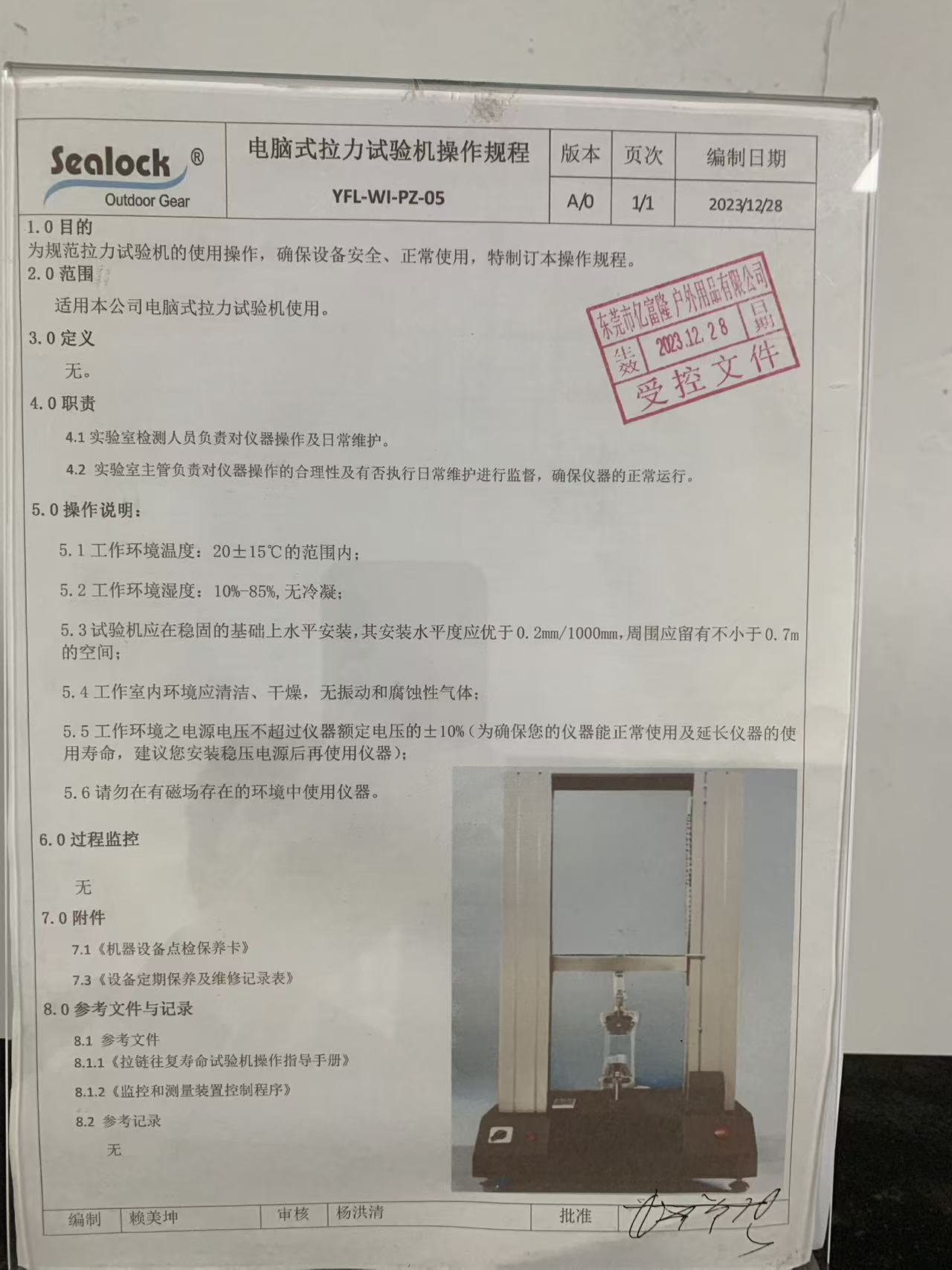

Ez a műszer az YFL-WI-PZ-05 A/0 verziójú ellenőrzött eljáráson fut, és a sorozat többi eljárásától eltérően a legtöbb egyáltalán nem a gombokról szól. A szobáról van szó:

• Környezeti hőmérséklet 20 ± 15 °C, páratartalom 10-85 %, páralecsapódás nélkül. A polimerek hőmérséklet-érzékenyek; ugyanaz a varrat hidegen és melegen tesztelve nem adja ugyanazt a számot.
• Vízszintesen, stabil alapra szerelve, 0,2 mm-nél jobb vízszintességgel 1000 mm-enként, és legalább 0,7 m szabad térrel a gép körül.
• Tiszta, száraz helyiség vibrációtól és korrozív gázoktól mentes.
• Tápfeszültség a névleges érték ±10 %-án belül, feszültségstabilizátor használata javasolt.
• Nem szabad mágneses mezők közelében üzemeltetni.

Ezek egyike sem elbűvölő, és mindez teherbíró. A nem vízszintes feszítő keret tengelyen kívüli terhelést okoz. Egy instabil teljesítményű mérőcella sodródik. A rezgés két tizedesjegyig növeli a zajt az olvasott jelhez. Az ok, amiért ezek a záradékok egy ellenőrzött dokumentumban vannak, nem pedig valaki fejében, az az, hogy láthatatlanok: a rossz olvasatban semmi sem néz ki rosszul.

Regisztrált, kalibrált és nyomon követhető

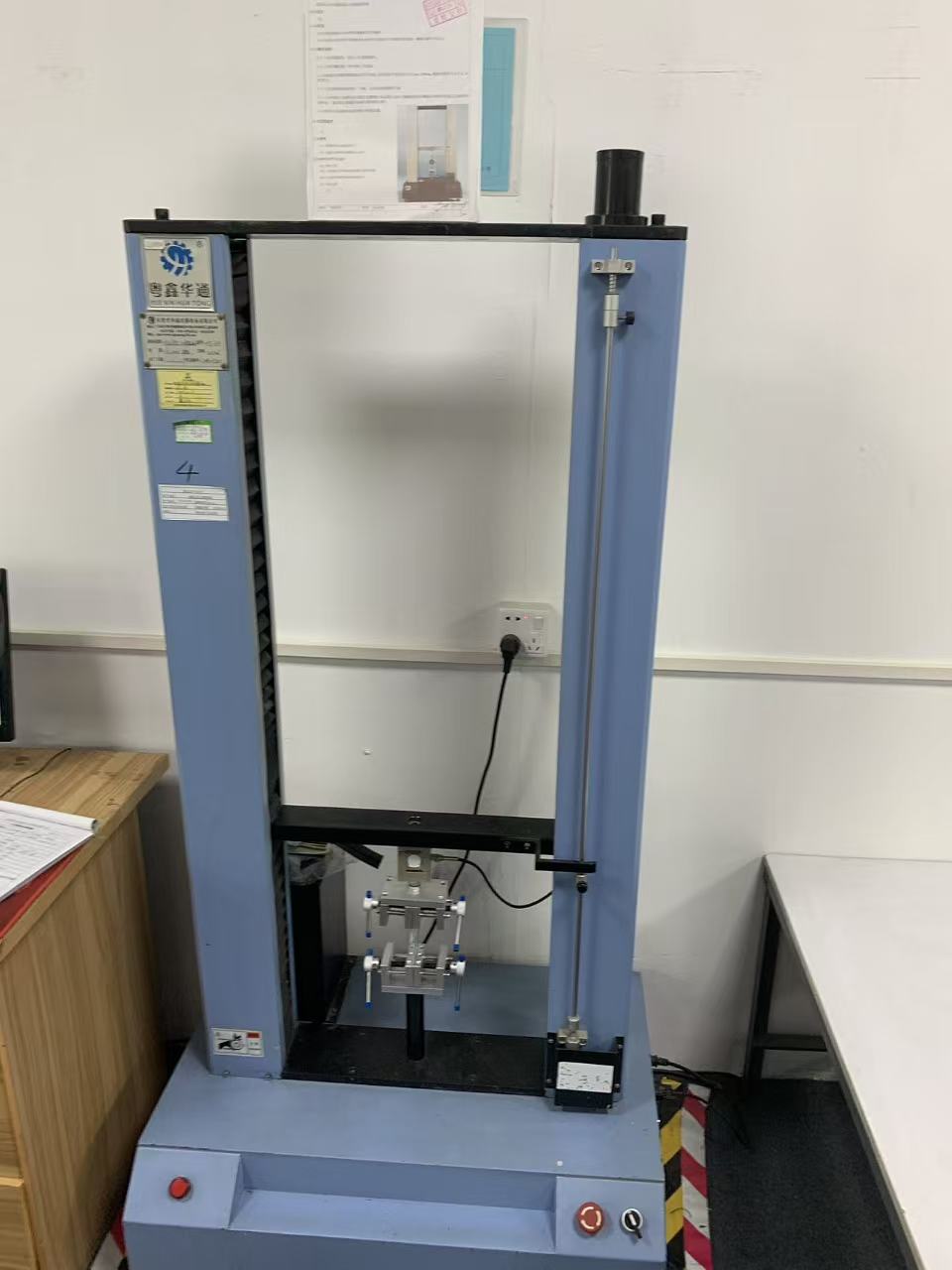

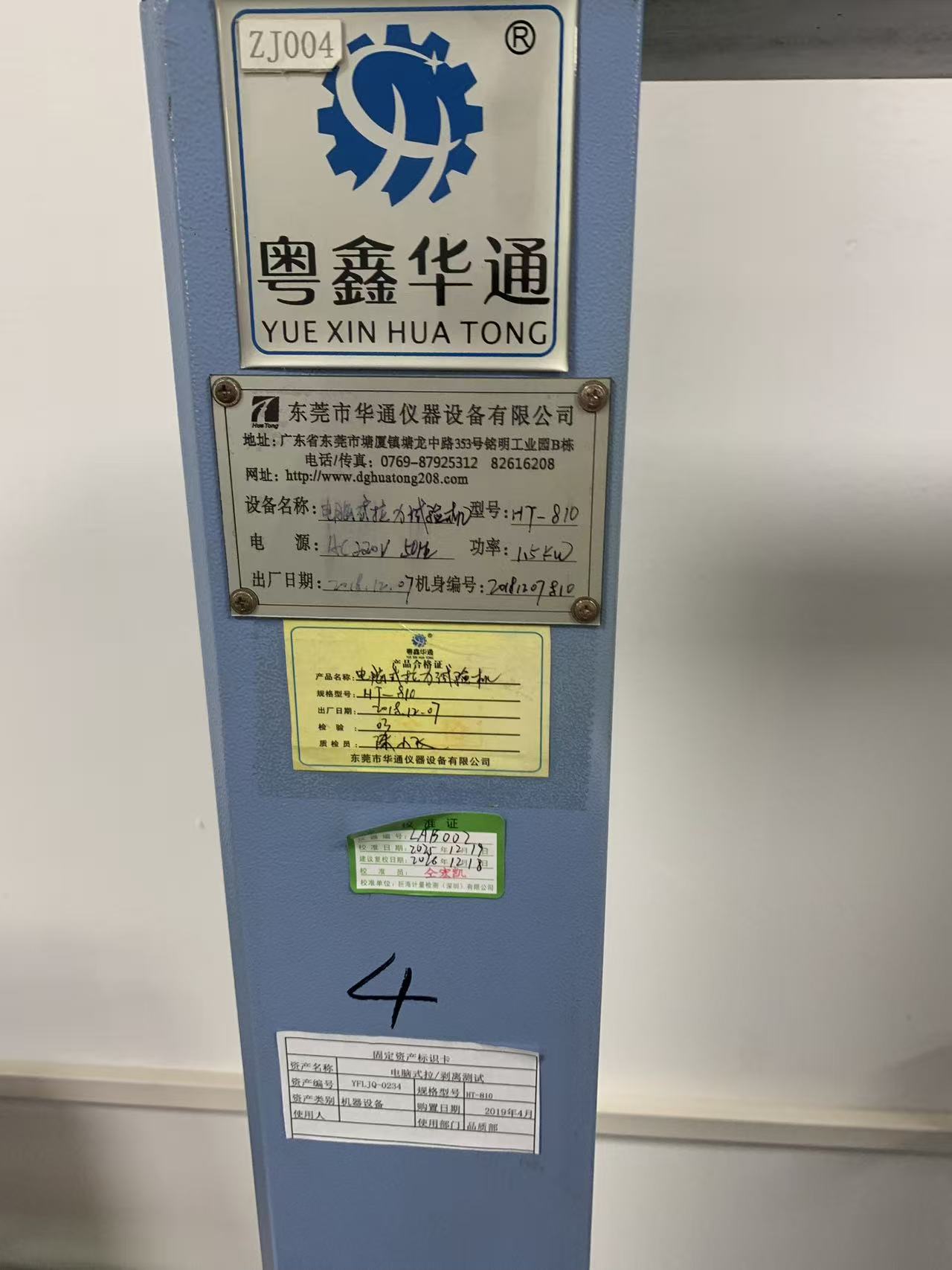

Ennek a gépnek az oszlopa címkéken hordozza az egész történetét. Egy gyártó adattáblája: HT-810 modell, AC 220 V / 50 Hz, 1,5 kW, 2018. december 7-én gyártva, sorozatszámával. Mellé a gyártói vizsgálati tanúsítvány. Egy eszközkártya, amely YFLJQ-0234 vállalati eszközként regisztrálja, 2019 áprilisában vásárolták és a minőségügyi osztályhoz rendelték. Egy gépazonosító – ZJ004 – és egy laborműszerszám, LAB-002. És egy kalibrációs címke: kalibrálva 2025. december 19-én, újrakalibrálási határidő 2026. december 18-án.

A hámlási eredmény szempontjából ez többet számít, mint szinte bármely más laboratóriumi vizsgálatnál, mert a hámlasztási szilárdság az a szám, amely alapján a vásárló cselekedni fog. Belemegy az anyagi jóváhagyási döntésekbe, a beszállítói tárgyalásokba, a gyártási tétel kiszállításába. A "14,31 kgf" csak akkor hordoz súlyt, ha az azt előállító mérőcellát az épületen kívüli személy referencia alapján, ütemezetten, tanúsítvánnyal ellenőrizte. Ellenkező esetben ez egy szám, amelyet a gép aznap mutatott.

Mit csinálunk vele valójában

Ez a gép nap mint nap választ ad azokra a kérdésekre, amelyek egyébként vitával dőlnének el:

• Anyag jóváhagyása.Egy malom új bevonatos anyagot vagy annak olcsóbbat kínál. A laminálása megfelel az erre a konstrukcióra vonatkozó szabványunknak, vagy a vonal alatt rétegeződik?
• A folyamat érvényesítése.A hegesztési paraméterek, szerszámozás vagy ragasztási mód megváltoztatása után a hézag még mindig az átvételi érték felett hámlik? Így a folyamatváltozást inkább jóváhagyják, mintsem remélik.
• Bejövő tétel ellenőrzések.Megérkezik egy szállítmány egy ismerős anyagból. Megfelel a jóváhagyott szabványnak, vagy valami csendesen megváltozott felfelé?
• Vevői specifikációk.Amikor egy márka meghozza saját hámozási követelményét, teszteljük a számukat, és beszámolunk róla.
• Hiba kivizsgálása.Ha valami elromlik, itt derül ki, hogy a kötés gyenge volt-e, vagy a tervezés túl sokat kért tőle.

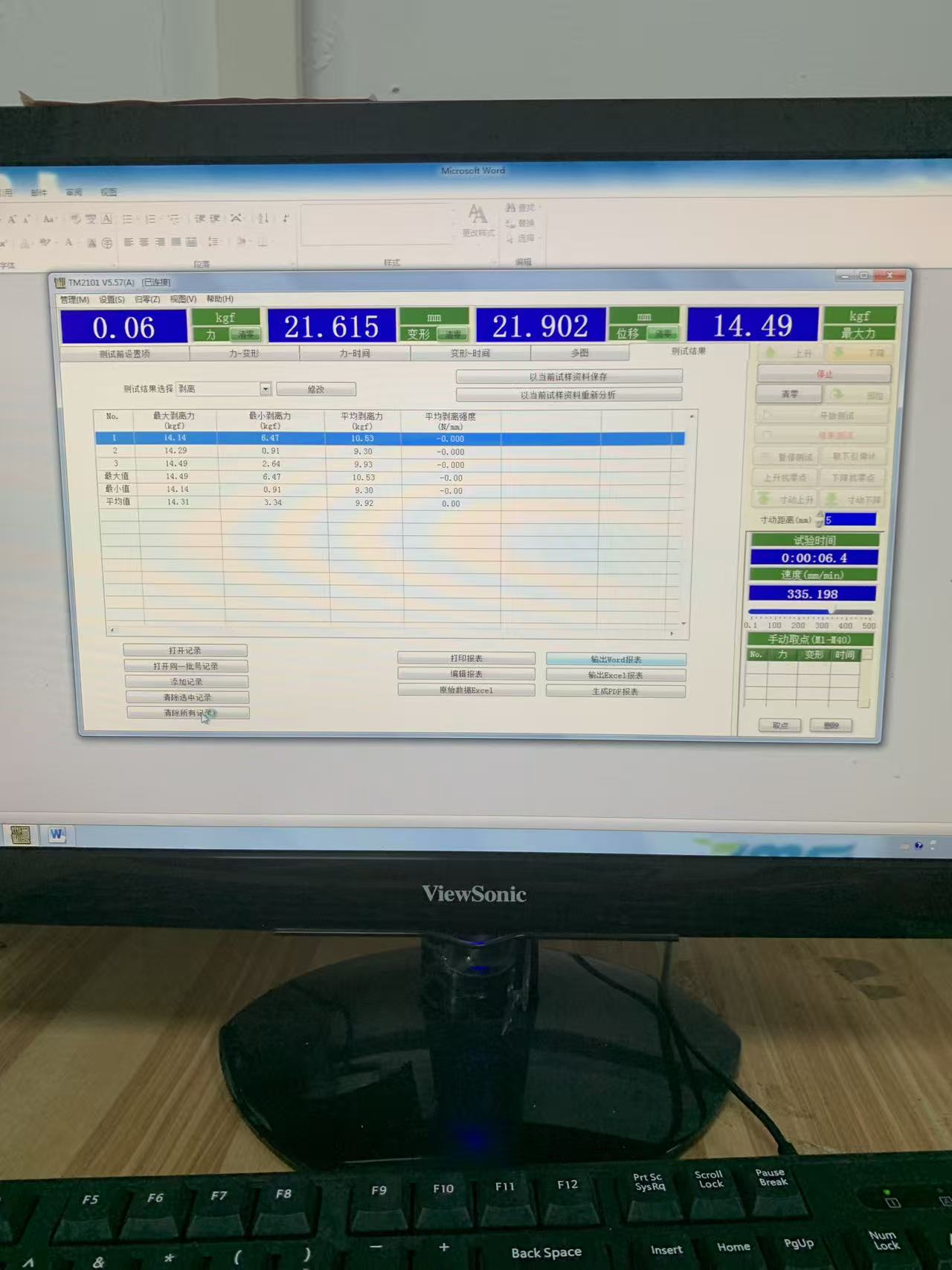

A jelentések közvetlenül a szoftverből exportálódnak Word-be, Excel-be vagy PDF-be – ami azt jelenti, hogy amikor az ügyfél a követelés mögötti adatokat kéri, a válasz fájl, nem pedig megnyugtatás.

Következő ebben a sorozatban: a szabványos fényforrás színillesztő doboza, és a meglepően nehéz kérdés, hogy két dolog azonos színű-e.

Sealockról

A 2003-ban alapított Sealock (Dongguan Yifulong Outdoor Products Co., Ltd.) nagyfrekvenciás hegesztett vízálló zacskók, puha oldalú hűtőtáskák és felfújható vízfelszerelések gyártója, gyártási bázisai a kínai Dongguanban és a vietnami Ho Si Minh-városban találhatók. A cég egy házon belüli vizsgálólaboratóriumot működtet bejegyzett, külsőleg kalibrált műszerekkel, ellenőrzött működési eljárásokkal és dokumentált belső átvételi szabványokkal, amelyek világszerte támogatják az OEM és ODM programok anyagjóváhagyását, folyamatérvényesítését és gyártási minőségellenőrzését. Rendszerei és tanúsítványai közé tartozik az ISO 9001, a BSCI, a SMETA és a GRS.
