3000 húzás terhelés alatt: Hogyan teszteljük a táska első hibáját

Harmadik a Sealock labor sorozatában: a cipzár élettartamának tesztelője, és miért nem mond szinte semmit a cipzár feszítés nélküli kerékpározása

DONGGUAN, Kína – [Hónap napja], 2026— Kérdezd meg bármelyik táskagyárat, honnan származnak a garanciális igények, és ugyanazt a választ kapod, sóhajtva. Nem a szövet. Nem a varratok. A cipzár.

Van értelme, ha belegondolunk, hogy mi is a cipzár: a táska egyetlen része több tucat mozgó elemmel, amelyet naponta többször, minden nap működtetnek, általában egy türelmetlen kézzel, gyakran úgy, hogy a táska túl van tömve az észnél. A táskán minden más mozdulatlanul áll. A cipzár a megélhetésért működik.

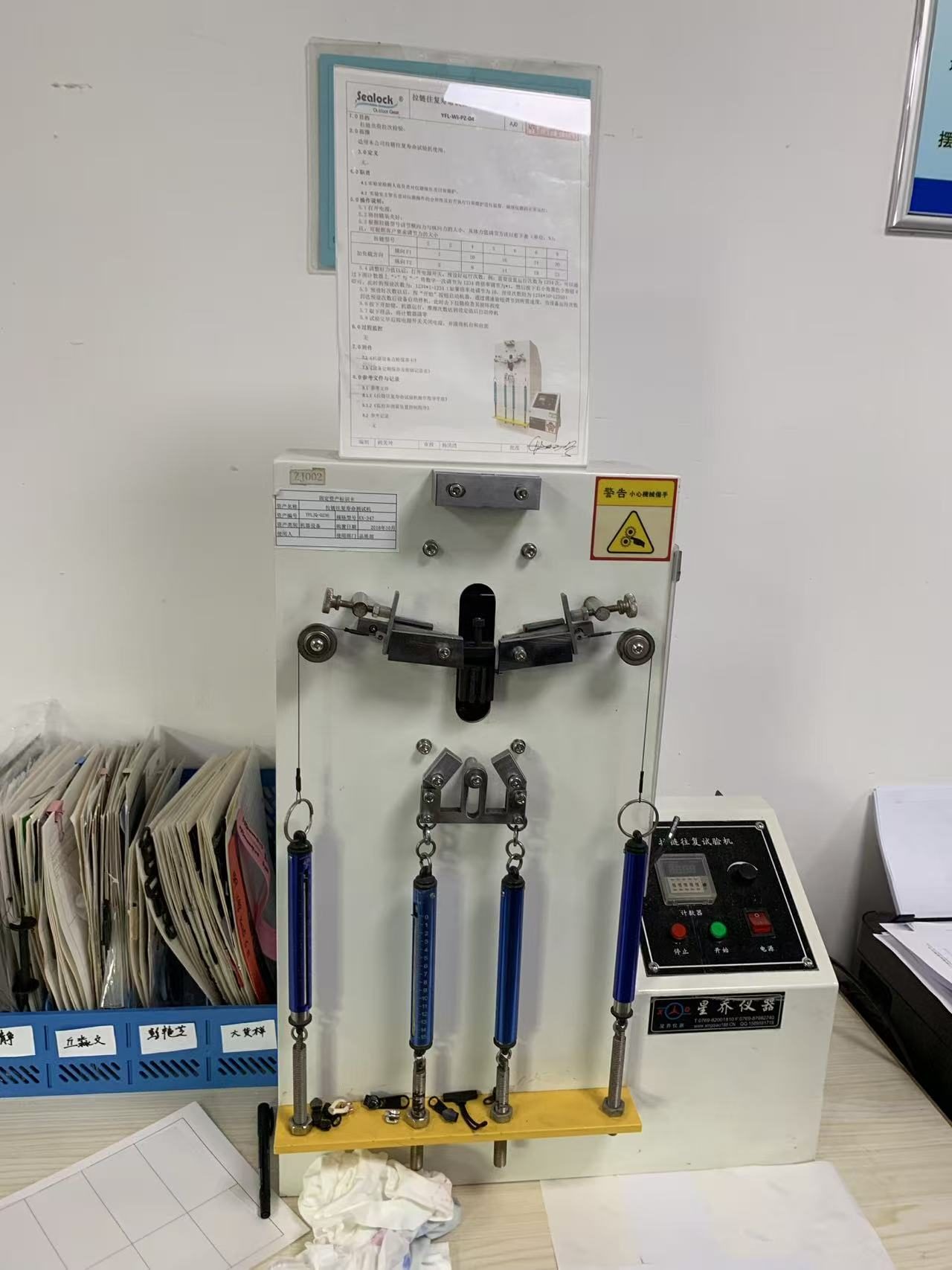

Tehát a mi laborunkban van egy gép, aminek az a feladata, hogy kinyitja és zárja a cipzárakat, amíg valami engedi. A képen a számlálója 3000 ciklusra van állítva. Mindegyiket futtatja, mért terhelés mellett, majd magától leáll.

A hiba, amit a legtöbb cipzáros "teszt" elkövet

Íme, ami elválasztja a valódi cipzártesztet a bemutatótól:terhelés.

Könnyű olyan szereléket építeni, amely előre-hátra csúsztatja a húzót egy laposan fekvő és nyugodt cipzáron. Futtassa le 5000-szer, filmezze le, helyezze el egy prospektusba. Az a baj, hogy a földön egyetlen cipzár sem él így. Egy igazi cipzár minden használatkor megfeszül – mert a táska tele van. A tartalom kifelé tolódik, a lánc oldalra szorul, miközben végighúzza a csúszkát, és minél keményebben van becsomagolva a táska, annál rosszabb lesz mindkettő.

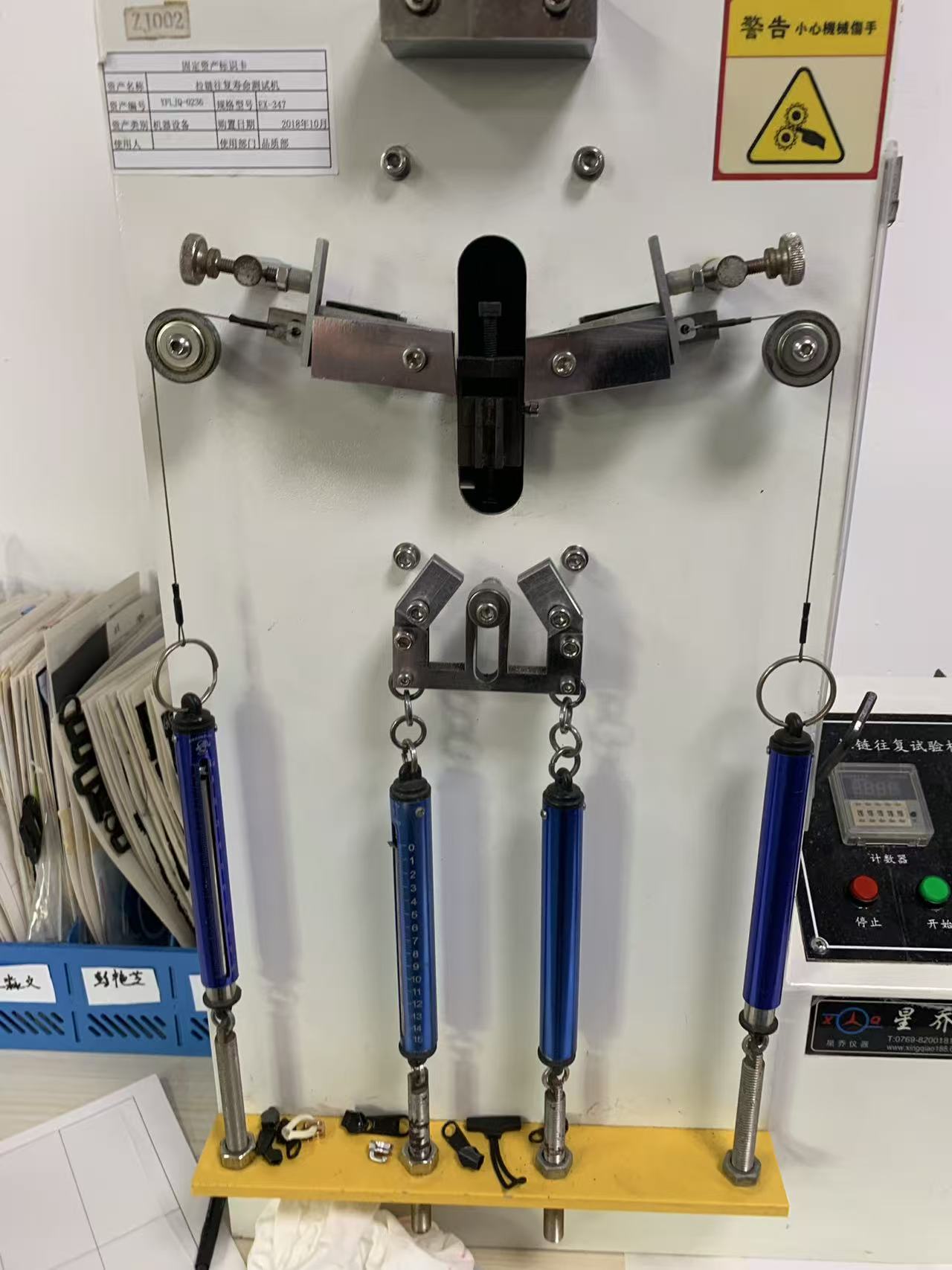

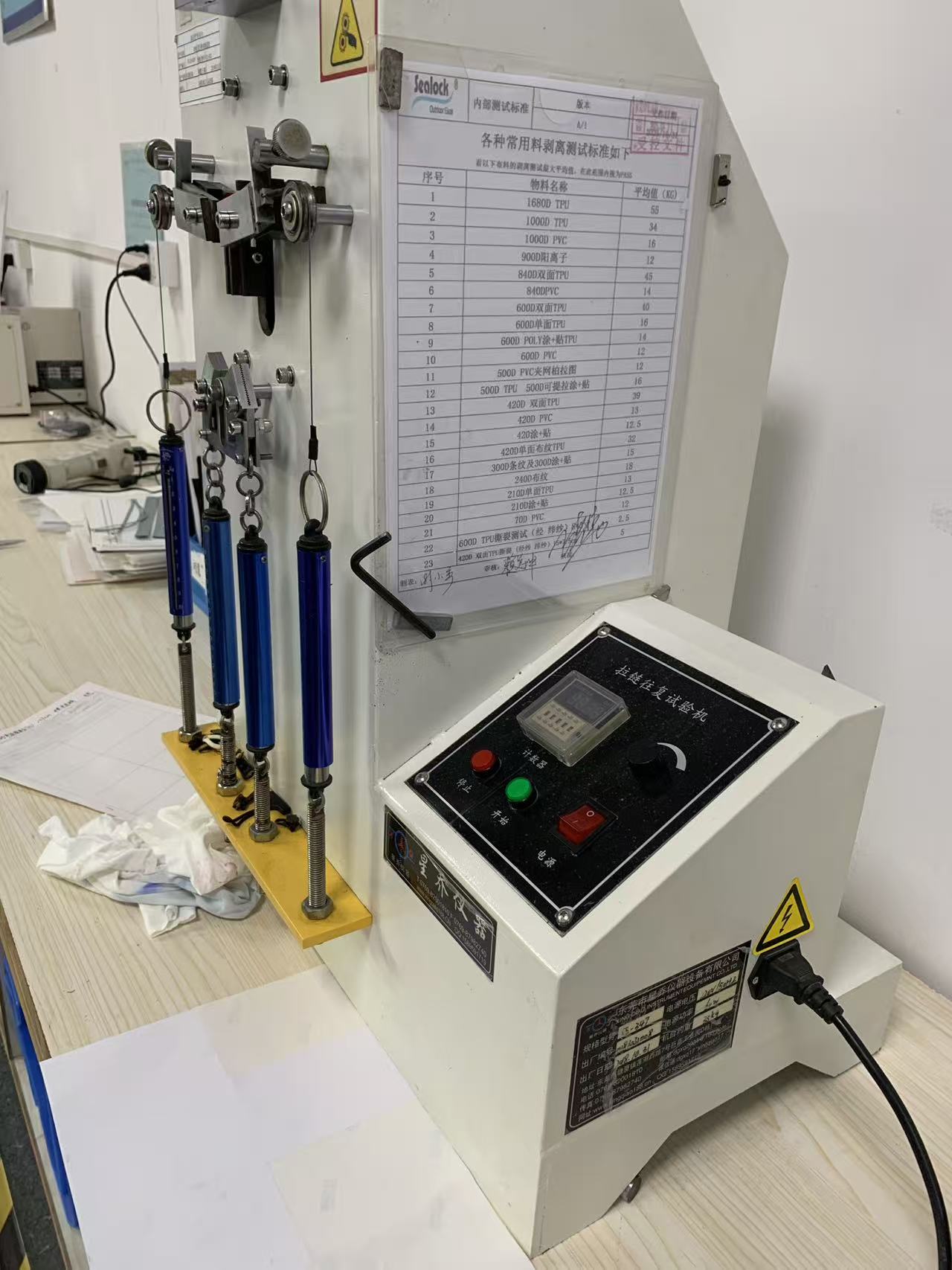

Ezért ez a gép egyszerre két irányban akaszt súlyt a mintára. Egy oldalirányú erő (F1) széthúzza a lánc két felét, szimulálva egy tömött táskát, amely megpróbálja felszakítani saját cipzárját. Egy hosszirányú erő (F2) működik a mozgásvonal mentén, és terheli a csúszkát, ahogy húzza. Négy kalibrált rugós mérőműszer alkalmazza és kijelzi ezeket az erőket. A gép csak ezután kezd el kerékpározni.

A különbség nem tudományos. A kirakott cipzár boldogan fut több tízezer cikluson keresztül, és nem mond semmit. Ugyanaz az oldalirányú terhelés alatt megforgatott cipzár pontosan megmutatja, hogyan fog meghibásodni a terepen: a fogak, amelyek elkezdenek szétválni a csúszka mögött, egy csúszka, amely kiszélesedik és leállítja a lánc reteszelését, egy húzófül, amely elfárad a rögzítésnél, egy szalag, amely elszakad a rögzítés helyétől.

A rakományokat nem lehet kitalálni – a cipzár mérete alapján vannak elrendezve

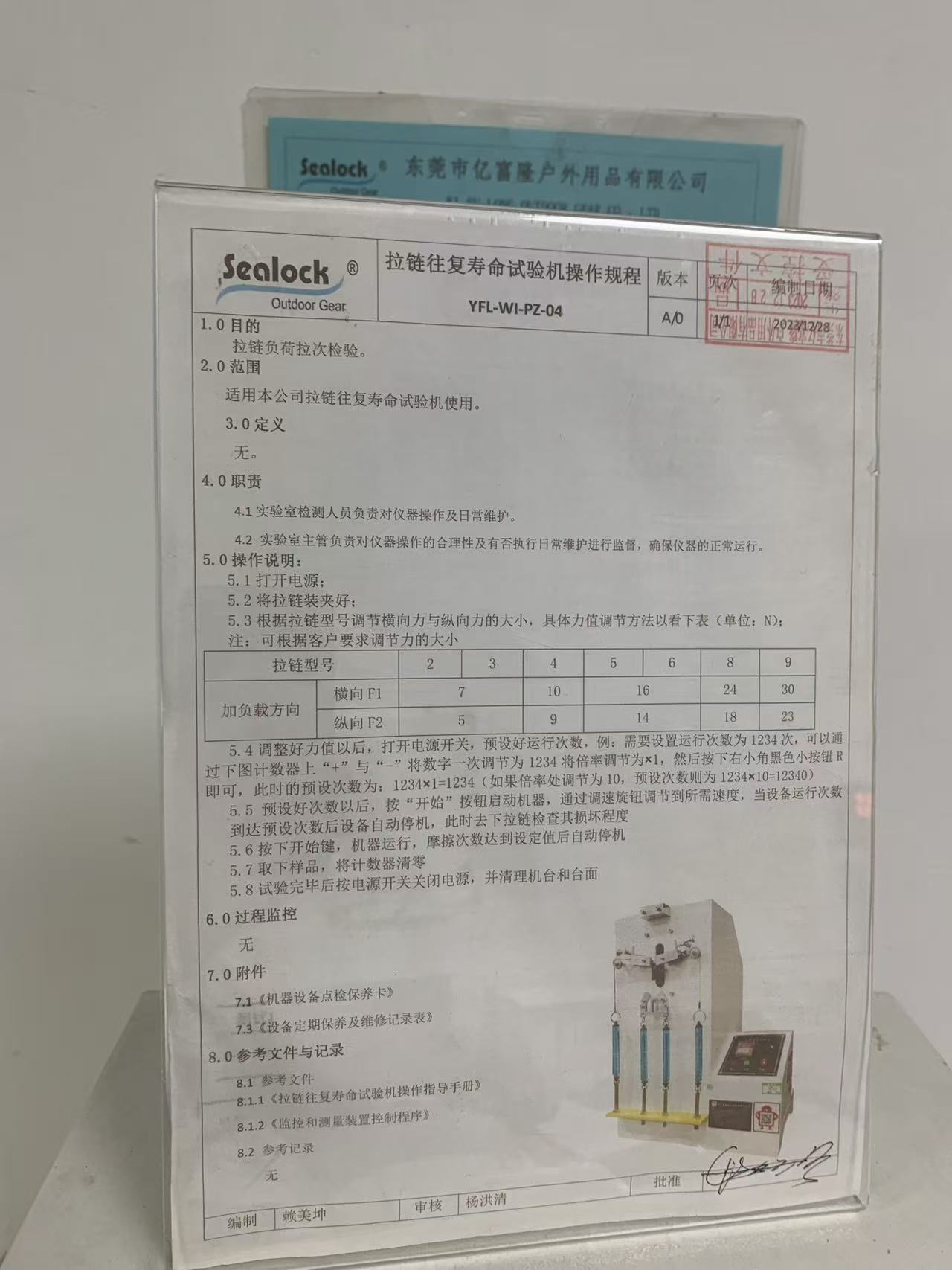

A gép az YFL-WI-PZ-04 A/0 revíziós ellenőrzött eljárással fut, és ennek a dokumentumnak a lényege egy kis táblázat. Beállítja az oldalirányú erőt (F1) és a hosszirányú erőt (F2), newtonban minden cipzármérőhöz – mivel a #3-as cipzárt az irattasakokon és a #9-es cipzárt egy nagy teherbírású táskán nem lehet ugyanazon terhelés mellett tesztelni:

• 2-3 méret:F1 7 É, F2 5 É
• 4-es méret:F1 10 É, F2 9 É
• 5-6 méret:F1 16 É, F2 14 É
• 8-as méret:F1 24 É, F2 18 É
• 9-es méret:F1 30 É, F2 23 É

Két dolog, amit érdemes megjegyezni ezzel a táblázattal kapcsolatban. Először is, a terhelések a cipzárral skálázódnak, így a teszt inkább arányos, mintsem mindenki számára megfelelő – egy nehezebb lánc várhatóan többet fog igénybe venni, és így tesztelik. Másodszor, az eljárás egyértelmű megjegyzést tartalmaz:az erőértékek a megrendelő igényeihez igazíthatók.Ha egy márka saját specifikációja más terhelést igényel, vagy nehezebb, mert a végfelhasználásuk brutális, akkor a gép nem a miénk, hanem az ő számra van beállítva. A ház szabványának padlónak kell lennie, nem mennyezetnek.

Hogy megy valójában egy futás

Az eljárás elég rövid ahhoz, hogy egy perc alatt kiolvassuk, ami egy teszt jele, amelyet inkább lefutnak, mint csodálni:

• Kapcsolja be, és rögzítse a cipzárt a tartóba.
• Állítsa be az oldalsó és hosszirányú erőket a táblázat szerint az adott cipzármérethez – vagy az ügyfél specifikációi szerint.

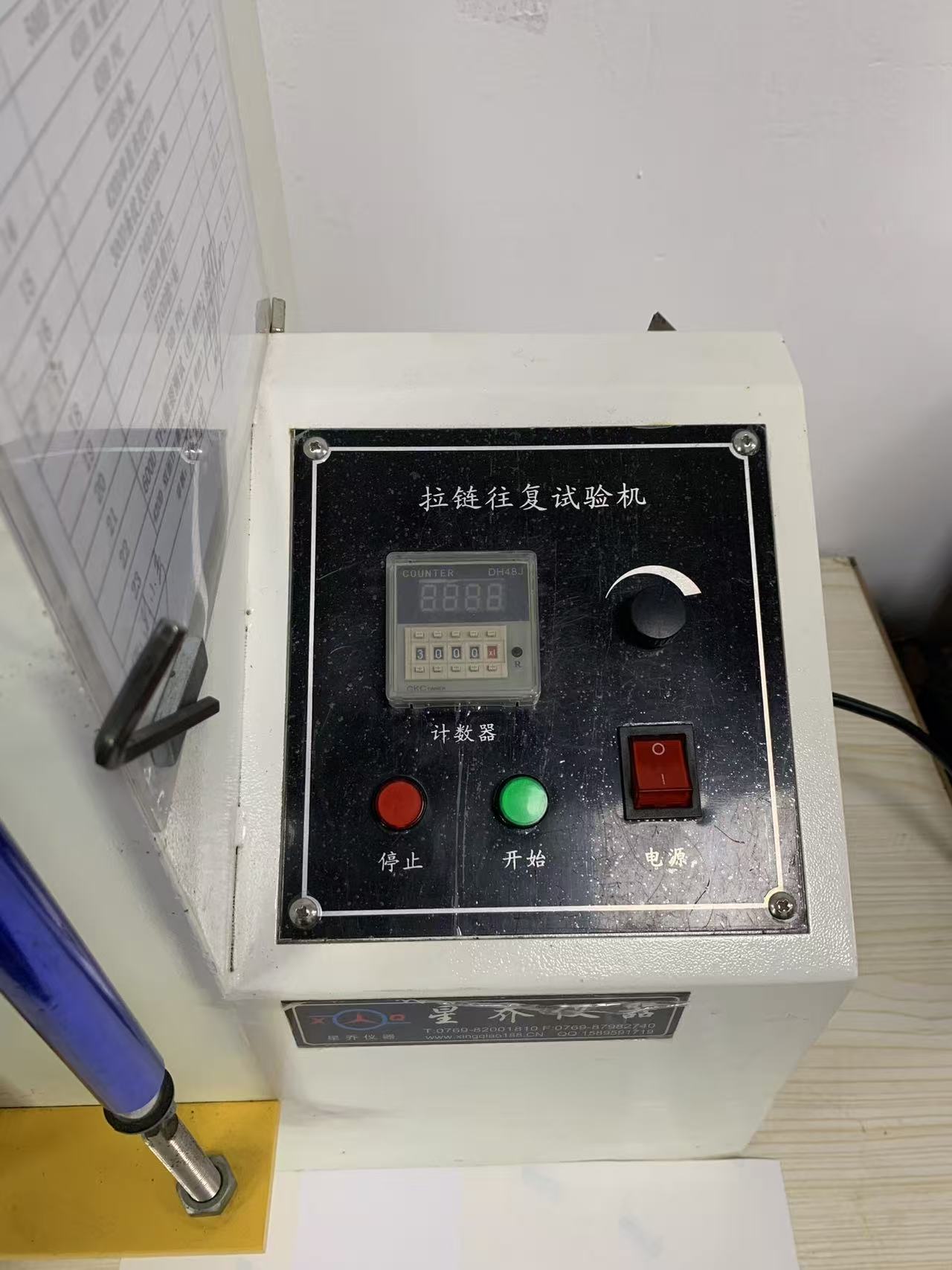

• Állítsa be a ciklusszámot a számlálón a szorzójával: 1234 ×1-nél 1234 ciklus; ugyanez a beállítás ×10-nél 12 340. Ez egy apró mechanikai részlet, amely egynél több tesztet tönkretett egynél több gyárban, pontosan ezért van kiírva a dokumentumban, nem pedig a memóriában.
• Nyomja meg a Start gombot, és állítsa be a sebességet a tárcsán. A gép ciklusokat végez, és automatikusan leállítja magát, amikor eléri az előre beállított számot.
• Távolítsa el a cipzárt, és vizsgálja meg a sérülést – ez a tényleges eredmény, nem pedig az, hogy túlélte.
• Állítsa le a számlálót, kapcsolja ki, tisztítsa meg a gépet és a padot.

Ez az utolsó sor úgy néz ki, mint a háztartás. Nem csak a háztartásról van szó: a nullázatlan számláló segítségével a következő ember 3000 ciklusos tesztje csendben 300 ciklusúvá válik.

Miért fontosabb ez a vízálló felszereléseknél, mint a poggyásznál?

A szabványos nylon tekercses cipzár megbocsátó dolog. A vízálló és légmentes cipzárak, amiket szárazzsákokba és hűtőkbe hegesztünk, nem, és az okok szerkezetiek.

Kialakításuknál fogva merevebbek – a vizet és a hideg levegőt távol tartó szoros, bevonatos fogak összefogása ugyanaz, ami miatt nehéz húzni őket. Ez az ellenállás azt jelenti, hogy minden ciklus nagyobb erőt ad át a csúszkára, a szalagra és a húzófülre, mint egy puha tekercs cipzár. A szalagon polimer bevonat is van, és a bevonatok megfelelő ciklusok után megrepedhetnek egy hajtásnál vagy egy feszültségpontnál – a vízálló cipzár bevonatának repedése pedig nem kozmetikai probléma, hanem szivárgás. Végül termékeinken a cipzáros szalagot általában közvetlenül a testbe hegesztik, így a mozgó alkatrész és a tömített szerkezet közötti interfész maga is olyan hely, amelynek túl kell élnie a fáradtságot.

Mindez azt jelenti, hogy a vízálló cipzárra vonatkozó állítás őszinte változata nem „pecsétet”. Ez "az egy szezon után is lezár, miután nedves kézzel felrántották." Az egyetlen módja annak, hogy megtudja ezt a szállítás előtt, ha terhelés alatt mozgassa, majd nézze meg.

Amit keresünk, amikor leáll

A ciklusszám a beállítás; az utólagos ellenőrzés az eredménye. Az elkészült mintán ellenőrizzük, hogy a lánc továbbra is teljesen zár-e és rögzül-e a csúszka mögött, hogy a csúszka kiszélesedett-e vagy ugrálni kezdett, a fogak deformálódtak-e vagy lehúzódtak-e a szalagról, a húzófül és annak rögzítése sértetlen-e, valamint – bevont vízálló láncok esetén – a bevonat repedést vagy kopást mutat-e a hajtási vonal mentén, ahol a csúszka áthalad.

A hiba itt nem jelenti automatikusan a cipzár elutasítását. Gyakran ez egy specifikációs beszélgetés: egy nehezebb mérőeszköz a túltömött táskához, egy másik csúszka vagy reteszelő típus, egy megerősítés a végütközőnél, ahol a rakomány koncentrálódik, vagy egy olyan tervezési változtatás, amely megakadályozza, hogy a cipzár a táska része legyen, amely elsősorban a terhet hordozza. Aminek soha nem szabadna lennie, az az ügyfél felfedezése.

Szándékosan regisztrálva, kalibrálva és fúrva

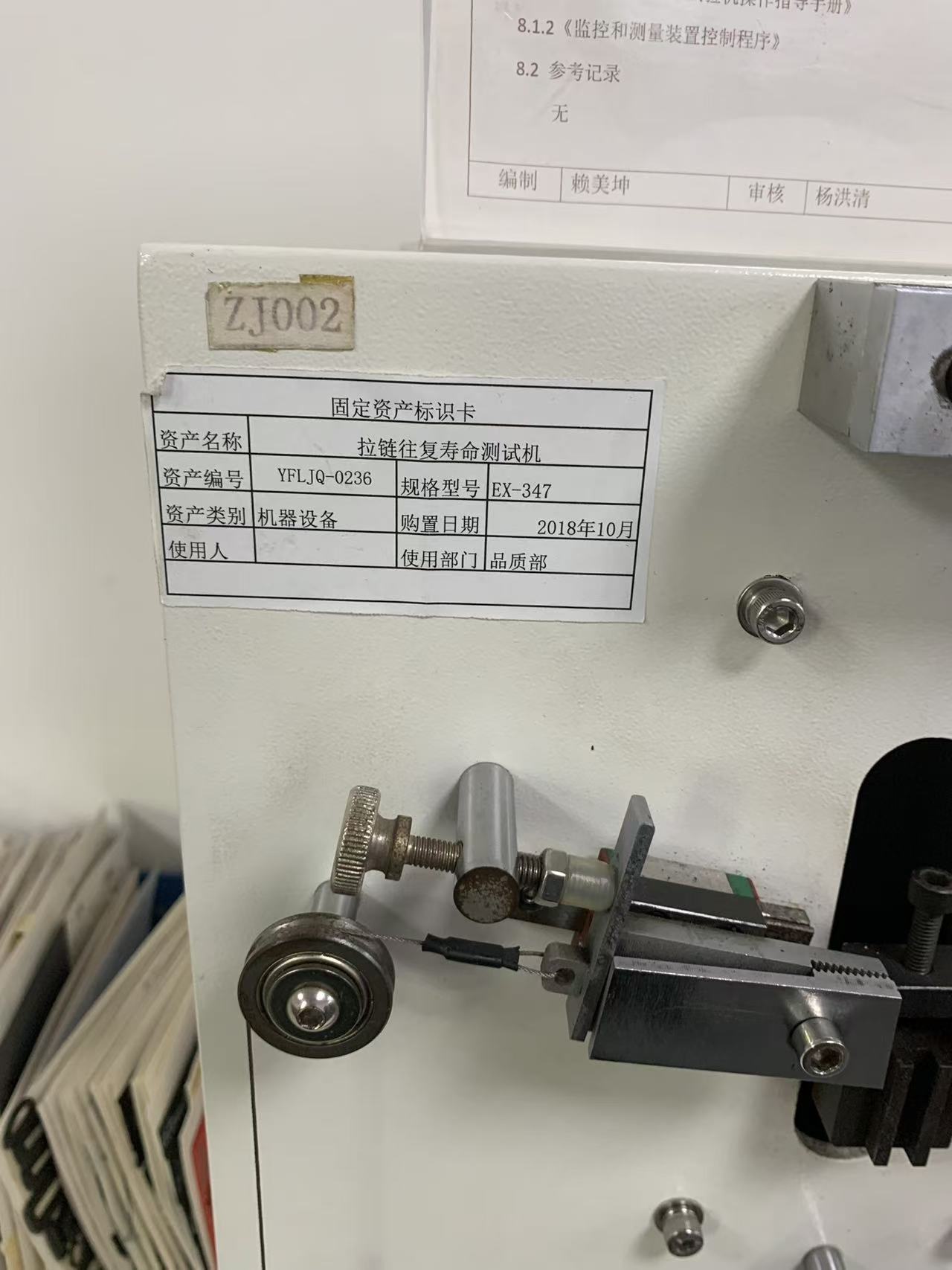

A sorozat többi műszeréhez hasonlóan ez is a testén viseli a papírjait: egy eszközkártya, amely YFLJQ-0236 vállalati eszközként azonosítja, EX-347 modell, amelyet 2018 októberében vásároltak és a minőségügyi osztályhoz rendeltek, valamint egy ZJ002-es gépazonosítót a panelen. Mellette egy kalibrációs címke található, amelyet 2025 decemberében kalibráltak, az újrakalibrálás pedig 2026 decemberében esedékes.

Ez a kombináció – egy megnevezett tulajdonos, egy dokumentált eljárás, egy terhelési táblázat valós számokkal és egy külső kalibráció egy ütemezett ciklusban – az, ami lehetővé teszi, hogy egy olyan mondat, mint „ez a cipzár 3000 cikluson ment át 16 N oldalirányú terhelés mellett”, jelentsen valamit az ügyfél mérnöke számára. Enélkül ugyanaz a mondat csak egy szép kerek szám.

Még egy lap a falon

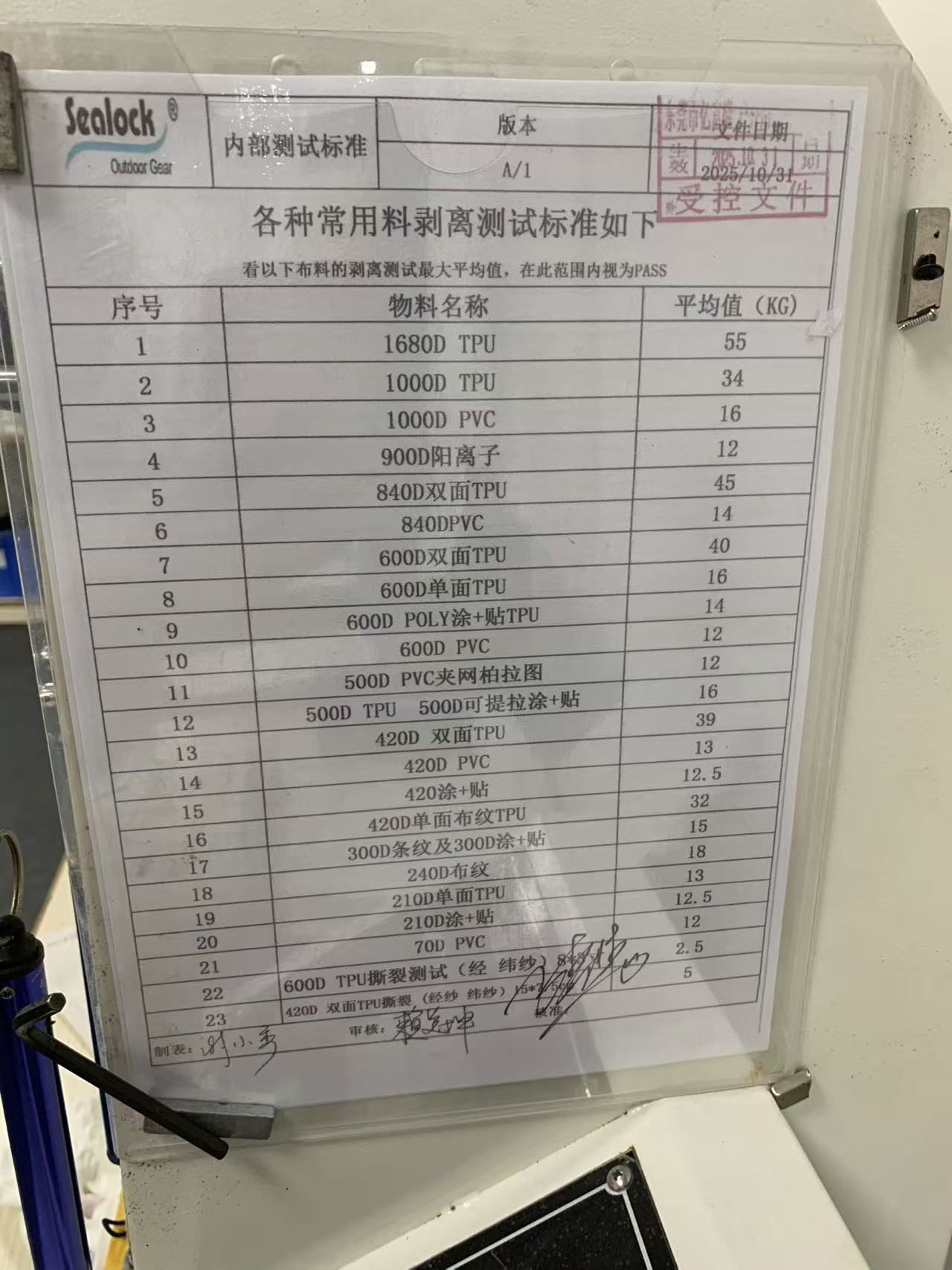

Ha elnéz a fényképeken a gép mellett, egy másik ellenőrzött dokumentum is van mellette: egy belső tesztszabvány, amely kilogrammban megadja a leválási és kötési szilárdság elfogadási értékeit kilogrammban, több mint húsz, rutinszerűen használt anyagon – 1680D TPU, 840D kétoldalas TPU, 600D egy- és kétoldalas laminált PVC, plusz és kétoldalas laminátumokkal. szakítószilárdsági kritériumok alul. Ez egy másik hangszerhez tartozik, és a sorozat következő cikkének témája lesz.

De érdemes itt megjelölni, mert választ ad arra a kérdésre, amit ritkán tesznek fel egy gyárban:melyik szám számít bérletnek?A tesztelés csak a fele a minőség-ellenőrzésnek. A másik fele az írott, revízió által ellenőrzött elfogadási kritériumok megléte – hogy az eredményt valami előre egyeztetett dologgal hasonlítsák össze, semmint azzal, amit a példányt tartó személy remélt.

Sealockról

A 2003-ban alapított Sealock (Dongguan Yifulong Outdoor Products Co., Ltd.) nagyfrekvenciás hegesztett vízálló zacskók, puha oldalú hűtőtáskák és felfújható vízfelszerelések gyártója, gyártási bázisai a kínai Dongguanban és a vietnami Ho Si Minh-városban találhatók. A cég egy házon belüli vizsgálólaboratóriumot üzemeltet bejegyzett, külsőleg kalibrált műszerekkel, ellenőrzött működési eljárásokkal és dokumentált belső átvételi szabványokkal, amelyek világszerte támogatják az OEM és ODM programok anyagjóváhagyását, termékfejlesztését és gyártási minőségellenőrzését. Rendszerei és tanúsítványai közé tartozik az ISO 9001, a BSCI, a SMETA és a GRS.
