1. Mi az RF hegesztés?

Az RF hegesztés – más néven nagyfrekvenciás (HF) hegesztés vagy dielektromos hegesztés – olyan gyártási eljárás, amely a hőre lágyuló anyagokat elektromágneses energia felhasználásával köti össze külső hő, ragasztó vagy mechanikus rögzítés helyett. A két kifejezés az ipari gyakorlatban felcserélhető; a mögöttes fizika azonos.

A rádiófrekvenciás hegesztés megkülönböztető jellemzője a hő eredete. A hagyományos hőhegesztésnél a hőenergiát az anyag felületére visszük, és befelé vezetjük. A rádiófrekvenciás hegesztés során az elektromágneses tér behatol az anyagba, és belülről, molekuláris szinten hőt termel. Ez a belső fűtés olyan kötést hoz létre, amely a legtöbb esetben erősebb, mint az alapszövet a csatlakozás mindkét oldalán.

A technológiát az 1940-es évek óta használják ipari használatra, kezdetben PVC-alapú orvosi és csomagolási alkalmazásokhoz. Elterjedése a prémium kültéri felszerelések gyártásában felgyorsult, mivel a TPU felváltotta a PVC-t minden olyan termékkategóriában, ahol a rugalmasság, a környezeti megfelelőség és a hosszú távú teljesítmény számít. Ma a rádiófrekvenciás hegesztés a szabványos építési módszer minden olyan vízálló terméknél, amelynek tartós hidrosztatikus nyomás alatt kell tartania – nem csak a felületi fröccsenés elleni ellenállást.

A termék tipikus alkalmazásai a következők:

• Merülő száraztáskák és vízálló hátizsákok
• Szivárgásmentes puha hűtők és szigetelt hordozók
• Felfújható kültéri szerkezetek
• Vízálló orvosi szállítási csomagolás
• Katonai és harcászati ​​felszerelések

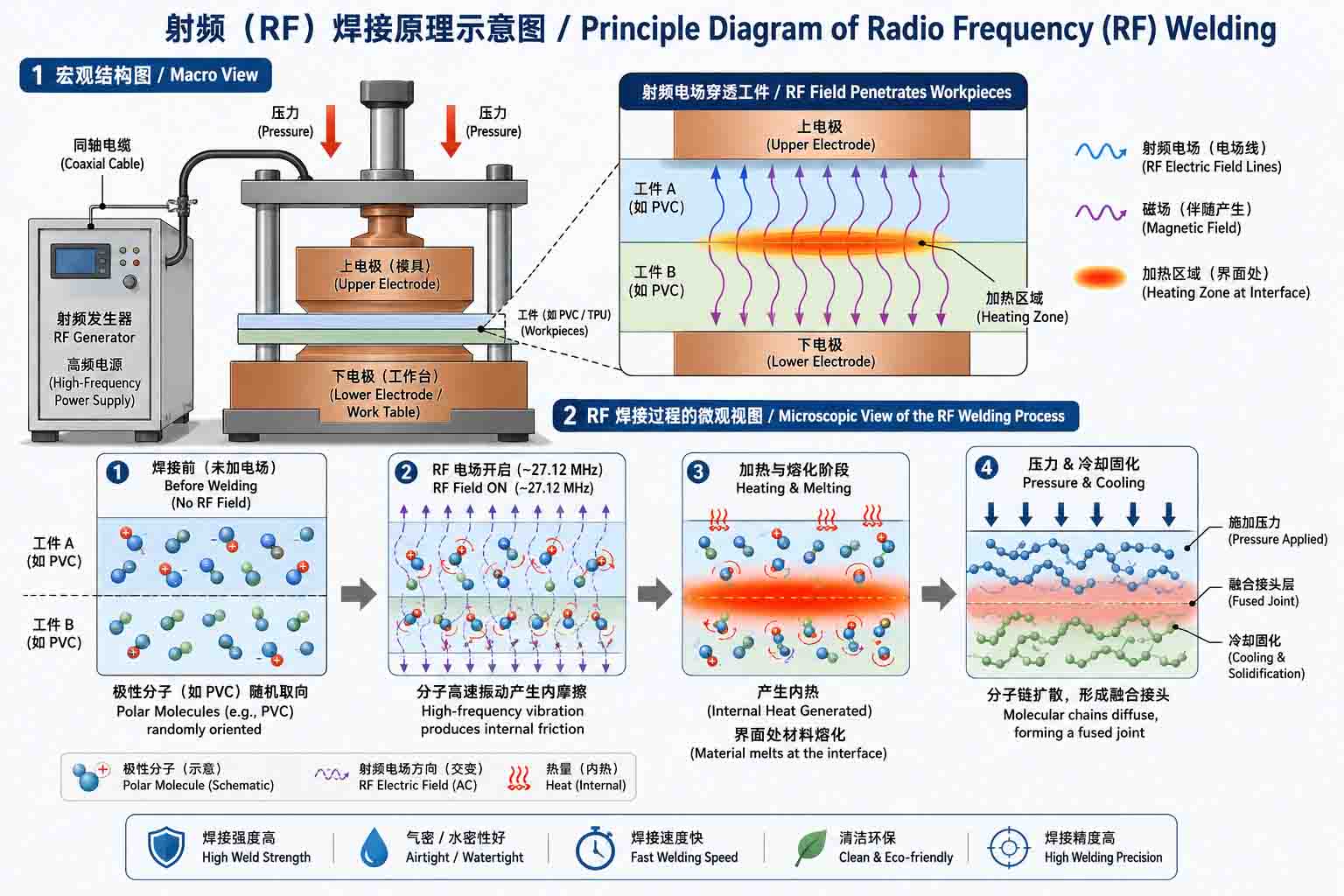

2. Hogyan működik az RF hegesztés

A rádiófrekvenciás hegesztőberendezések nagyfrekvenciás váltakozó áramot vezetnek át – jellemzően 27 MHz és 40 MHz között, ahol a 27,12 MHz a legelterjedtebb ipari frekvencia – két fémelektróda (az úgynevezett matricák vagy nyomólapok) között. A hegesztendő anyagot ezek közé a szerszámok közé helyezzük.

Amikor a poláris molekulaszerkezetű hőre lágyuló anyagokat gyorsan váltakozó elektromágneses tér hatásának teszik ki, molekuláik a tér minden egyes oszcillációjával megpróbálnak újra igazodni. 27,12 MHz-en ez nagyjából 27 millió átállítási kísérletet jelent másodpercenként. Az e molekuláris mozgás által keltett súrlódás hőt termel – nem a felületen, hanem egyenletesen a teljes anyagvastagságban a hegesztési zónában.

Ezzel egyidejűleg a prés szabályozott pneumatikus nyomást fejt ki a matricákra, összenyomva az anyagrétegeket. Ahogy a belső hőmérséklet eléri az anyag fúziós pontját, a határfelületen lévő rétegek megolvadnak és molekuláris szinten összekeverednek. Amikor a rádiófrekvenciás energiát eltávolítják, és az anyag tartós nyomás alatt lehűl, a két réteg egy folytonos anyaggá válik – nem ragasztva, nem varrva, hanem összeolvasztva.

Ennek a belső hőtermelésnek számos gyakorlati előnye van a felületi hőkezeléssel szemben:

• A kötés egyenletesen alakul ki a teljes hegesztési zónában, ahelyett, hogy a felületről befelé haladna
• A külső felületek kisebb valószínűséggel perzselődnek vagy deformálódnak, mivel maguknak az elektródáknak nem kell elérniük a fúziós hőmérsékletet
• Az összetett szerszámgeometriák precíz, megismételhető hegesztési mintákat hozhatnak létre, beleértve az íveket, sarkokat és többrétegű csatlakozásokat
• A ciklusidők rövidek – jellemzően 3-15 másodperc hegesztésenként, az anyagvastagságtól és a szerszámfelülettől függően

3. Miért alkalmas a TPU különösen jól RF hegesztésre?

Nem minden hőre lágyuló műanyag reagál egyformán az RF hegesztésre. A folyamat attól függ, hogy az anyag poláris molekulaszerkezettel rendelkezik – olyan, ahol az elektromos töltés egyenlőtlenül oszlik el a molekulán belül. A poláris molekulák a váltakozó elektromágneses mezőkre úgy reagálnak, hogy megpróbálnak tájékozódni; hogy a tájékozódási kísérlet az, ami hőt termel.

A TPU (termoplasztikus poliuretán) természetesen poláris szerkezettel rendelkezik a molekuláris gerincében lévő uretán kötések miatt. Emiatt nagymértékben reagál a rádiófrekvenciás energiára, és viszonylag könnyen hegeszthető egyenletesen a különböző vastagságok és laminált konfigurációk között.

A rádiófrekvenciás kompatibilitáson kívül a TPU számos anyagtulajdonsággal rendelkezik, amelyek a prémium vízálló kültéri felszerelések előnyben részesített hordozójává teszik:

Egyéb RF-hegeszthető anyagok közé tartoznak a PVC-bevonatú szövetek, az EVA és bizonyos PU-fóliák. A PVC az örökölt megoldás – könnyen és olcsón hegeszthető, de magában hordozza a lágyítószerrel kapcsolatos szabályozási kockázatot, és alacsony hőmérsékleten törékennyé válik. A tartósnak szánt termékek vagy a környezetvédelmi követelményeknek megfelelő márkák esetében a TPU a praktikus választás.

4. RF hegesztés vs. hagyományos varrás: mi a különbség a használatban

Az RF-hegesztett varratok és a varrott varratok összehasonlítása mérnöki szempontból egyszerű, de érdemes pontosnak lenni azzal kapcsolatban, hogy hol és hogyan hibásodik meg a varrott konstrukció – mivel a hibamód gyakran lassú és nem nyilvánvaló, amíg nem az.

Különös figyelmet érdemel a varratszalag meghibásodási módja. A szalag új állapotban és mérsékelt körülmények között is megfelelően működik. A probléma az, hogy a vízálló táskák és hűtők nem élnek mérsékelt körülmények között – teletömik nehéz, nedves felszereléssel, szállítás közben többször meghajlanak, forró járművekben hagyják, és időnként felülnek. Ilyen valós terhelések hatására a szalagkötési vonalak a széleken és a sarkokon emelkedni kezdenek. A rétegvesztés kívülről láthatatlan, amíg a víz már be nem jut.

A rádiófrekvenciás hegesztés teljesen kiküszöböli ezt a degradációs utat. Nincsenek megemelhető szalagélek, nincsenek nyomás alatt kinyíló tűlyukak, és nincs cérna, amely lekopna a varrás feszültségi pontjain. A hegesztési zóna vagy tart, vagy nem – és a kompatibilis anyagon megfelelően végrehajtott hegesztésnél jóval túl is tart azon a ponton, ahol a környező szövet először tönkremegy.

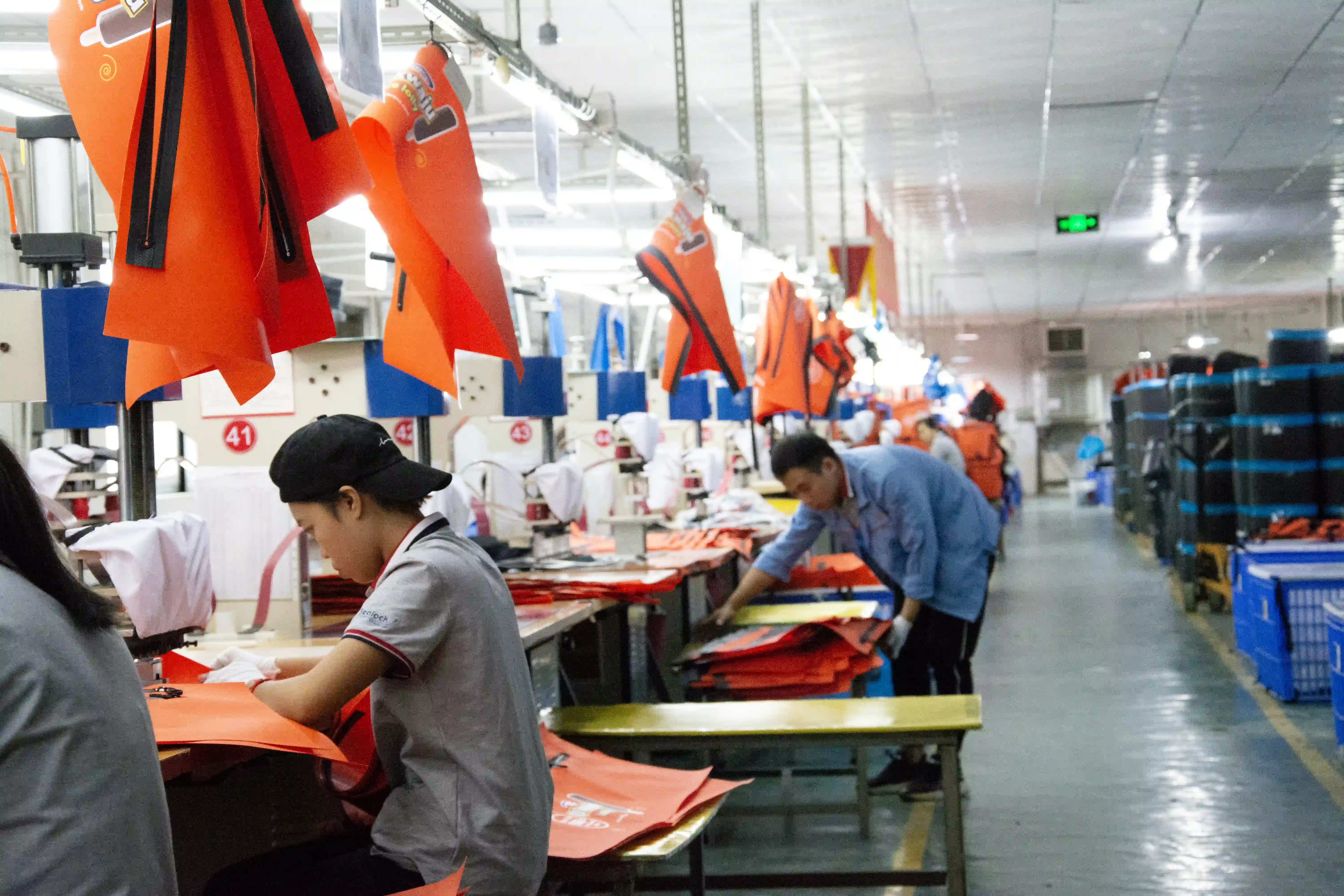

5. Az RF hegesztés gyártási folyamata, lépésről lépésre

1. lépés – Anyag-előkészítés

A TPU laminált paneleket pontos méretre vágják CNC vágó vagy egyedi stancolási rendszerekkel. A panel pontossága ebben a szakaszban közvetlenül befolyásolja a hegesztési varrat beállítását az áramlás irányában; már néhány milliméteres méreteltolódás is hibás hegesztési zónát eredményez. Az anyagfelületeknek szennyeződésektől mentesnek kell lenniük – a kezelésből származó olajok, a vágásból származó por vagy a tárolásból származó nedvesség mind megzavarhatja a rádiófrekvenciás energiaátvitelt, és nem teljes fúziót eredményezhet.

2. lépés – A szerszám kiválasztása és a gép beállítása

A hegesztőszerszám a hegesztési geometriát meghatározó alakú elektróda. A különböző termékkonfigurációkhoz különböző szerszámprofilok szükségesek – lapos varratú matrica a panelcsatlakozásokhoz, formázott szerszám az íves lezárásokhoz vagy megerősítési foltokhoz, többüregű szerszám a nagy térfogatú ismétlődő hegesztésekhez. A szerszám kiválasztása a termék által megkövetelt speciális hegesztési geometriához igazodik. A gép paraméterei – a frekvencia, a teljesítmény, a présnyomás és a ciklusidő – az adott TPU összetételhez és a hegesztendő anyagvastagsághoz vannak kalibrálva. Ezek a paraméterek a termék SOP-ban vannak dokumentálva, és következetesen megismétlődnek a gyártási folyamatok során.

3. lépés – Anyag elhelyezése

A panelek a hegesztési varrat elrendezésének megfelelően a szerszámon belül vannak elrendezve. A következetes pozicionálás kritikus a hegesztési szélesség egyenletessége szempontjából; A legtöbb professzionális rádiófrekvenciás hegesztőberendezés rögzítőelem-vezetőket vagy regisztrációs jeleket használ, hogy kiküszöbölje a kezelő pozíciójának változékonyságát.

4. lépés – RF energiaaktiválás és nyomáskötés

A prés bezárul, pneumatikus nyomást fejt ki az anyagkötegre. Az RF energia a kalibrált ciklus időtartamára aktiválódik. A belső molekuláris melegítés az anyagot a hegesztési felületen olvadási hőmérsékletre hozza, miközben a külső felületek deformációs pontjuk alatt maradnak. A nyomás ebben a fázisban végig megmarad.

5. lépés – Hűtés nyomás alatt

A rádiófrekvenciás energia ki van kapcsolva, de a présnyomás a hűtési fázison keresztül megmarad. Ez egy olyan lépés, amelyet gyengébb minőségű gyártási környezetben gyakran rövidre zárnak, és ez számít: ha nyomást engednek ki, mielőtt a hegesztési zóna megszilárdulna, az olvasztott anyag deformálódhat, gyengébb kötést hozva létre méretbeli inkonzisztenciákkal. A megfelelő hűtési időt a paraméterfejlesztési szakaszban határozzák meg, és a ciklus nem megtárgyalható részeként kezelik.

6. lépés – Vágás és ellenőrzés

A hegesztési varrat kerületén lévő flash anyag le van vágva. Minden hegesztési varrat szemrevételezéssel ellenőrzik égési nyomok, hiányos fúziós zónák vagy méreteltérések szempontjából, mielőtt az alkatrész a következő összeszerelési szakaszba kerül.

6. Varrattechnika: A változók, amelyek meghatározzák, hogy a hegesztés alkalmas-e

A rádiófrekvenciás hegesztés nem olyan folyamat, amelyben a gép konzisztens beállításai konzisztens eredményeket adnak, függetlenül más tényezőktől. A varrat teljesítményét több változó kölcsönhatása határozza meg, amelyek mindegyikét meg kell érteni és ellenőrizni kell.

Hegesztési szélesség

A szélesebb hegesztési zónák nagyobb területen osztják el a feszültséget, és általában nagyobb varrattörési ellenállást biztosítanak. Azoknál a termékeknél, amelyek tartós hidrosztatikus nyomást vagy dinamikus terhelést tapasztalnak – merülő szárazzsákok, hidegebb alapvarratok, felfújó tömlőcsatlakozások –, a minimális hegesztési szélesség specifikáció, nem pedig gyártási utógondolat. A sarkokban lévő keskeny hegesztések és a sugárátmenetek gyakori meghibásodási pontok, és a szerszám tervezése során különös figyelmet kell fordítani rájuk.

RF teljesítmény konzisztencia

A hegesztési ciklus során fellépő instabil teljesítmény nem egyenletes belső fűtést eredményez. A vizuális jelzőfények égési nyomok a nagy teljesítményű zónákban és halvány, alul olvadó területek máshol. Egyik sem elfogadható nyomásálló termékekben. A professzionális rádiófrekvenciás hegesztőberendezések egyenletes teljesítményt biztosítanak a ciklus során; Az időszakos kalibrálás ellenőrzése a felelős berendezések karbantartásának része.

Anyagvastagság és összetétel megfelelő

A rádiófrekvenciás hegesztési paraméterek az anyagvastagságtól és a TPU-összetételtől függenek. A 0,8 mm-es TPU fóliára optimalizált paraméterkészlet nem eredményez elegendő fúziót, ha 1,5 mm-es laminált szövetre alkalmazza, és megégetheti a vékonyabb anyagokat, ha fordítva használják. Amikor az anyagspecifikációk a termékfuttatások között változnak – különböző szövetsúlyok, különböző TPU bevonattömegek –, a paramétereket újra kell érvényesíteni, nem pedig feltételezni, hogy átkerülnek.

Gyakori hibaokok

• Elégtelen rádiófrekvenciás energia vagy ciklusidő:Olyan kötést hoz létre, amely teljesnek tűnik a felületen, de alacsony nyomáson meghibásodik, mivel a határfelület soha nem érte el a teljes fúziós hőmérsékletet
• Felületi szennyeződés:Az olajok, a nedvesség vagy a részecskék a hegesztési felületen helyi üregeket hoznak létre, ahol nem történt fúzió
• Nem megfelelő nyomás:A túl alacsony szint lehetővé teszi az olvadt interfész szétválását a lehűlés előtt; A túl magas érték kipréselheti az anyagot a hegesztési zónából, csökkentve a tényleges ragasztási szélességet
• Idő előtti nyomáscsökkentés hűtés közben:Mérettorzulást és csökkentett kötési szilárdságot eredményez a hegesztési zóna szélein
• Viselés:A kopott vagy sérült szerszámfelületek inkonzisztens nyomáseloszlást okoznak, ami változó hegesztési minőséget eredményez a szerszám homlokfelületén

7. RF hegesztés a Soft Cooler gyártásban

A lágy hűtők különösen igényes alkalmazást jelentenek a varratgyártásban, mivel egyesítik a hidrosztatikai követelményeket (a bélésnek szivárgás nélkül kell tartania a vizet) a hőigényekkel (a szigetelőrendszert nem veszélyeztetheti a nedvesség beszivárgása) és a higiéniai követelményeket (a belső felületeknek tisztíthatónak és penészállónak kell lenniük).

A varrott puha hűtőben a belső bélés és a szigetelőhabréteg közötti varrás nedvességvezető út. Az olvadt jeges víz átszivárog a tűlyukakon, és felhalmozódik a bélés és a hab között, ahol nem tud lefolyni vagy megszáradni. Hetekig tartó rendszeres használat során ez azt a tartós szag- és penészesedést okozza, amelyet a beszerzési tisztek következetesen az örökölt beszállítói termékminőséggel kapcsolatos legfőbb panaszként azonosítanak.

Az RF hegesztés ezt az utat szerkezetileg kiküszöböli. Az RF-hegesztett lágyhűtő belső burkolata egyetlen vízálló medence – nincsenek varratközök, nincsenek tűlyukak, nincsenek szalagélek. Az olvadt jeges víz a bélésben marad, és kiönthető vagy letörölhető. A szigetelőréteg a termék teljes élettartama alatt száraz marad.

Az RF-hegesztett lágyhűtő konstrukció további teljesítményelőnyei:

• A légmentesen záródó belső kamra csökkenti a konvektív hőcserét, közvetlenül javítva a jégtartás időtartamát
• A sima, nem porózus TPU belső felületek megfelelnek az élelmiszer-minőségű érintkezési szabványoknak és ellenállnak a mikrobiális növekedésnek
• A nagyfrekvenciás hegesztésű erősítőfoltok lehetővé teszik a D-gyűrű és a fogantyú rögzítését anélkül, hogy átszúrnák az elsődleges vízálló membránt
• Vízzáró cipzáros zárrendszerek integrálhatók a hegesztett test kiegészítésére, megőrizve a hermetikus teljesítményt a hozzáférési ponton

8. Laboratóriumi vizsgálat és minőségellenőrzés rádiófrekvenciás hegesztési termékekhez

Az RF hegesztett szerkezet csak annyira megbízható, mint az azt hitelesítő QC folyamat. Szemrevételezéses ellenőrzés szükséges, de nem elegendő – a varrat teljesen összeolvadt a felületen, miközben belső üregeket tartalmaz, amelyek nyomás hatására meghibásodnak. A vízálló rádiófrekvenciás hegesztett termékek professzionális minőségű minőségellenőrzése több különálló vizsgálati protokollt foglal magában.

Légnyomás (hidrosztatikus) teszt

A varrat integritásának legközvetlenebb tesztje nyomásálló termékeknél. Az elkészült zsákot vagy hűtőt egy meghatározott belső nyomásra fújják fel – 1,0 bar az extrém tengeri és merülési alkalmazások szabványa –, és ezen a nyomáson tartják meghatározott ideig. A zsákot víz alá merítik vagy szappanos vízzel megfigyelik, hogy észleljék a mikrobuborékok kibocsátását bármely varratnál vagy zárási pontnál. A kibocsátás hiánya az átadás feltétele. Ez a teszt egyszerre igazolja a hidrosztatikus teljesítményt és a kifújással szembeni ellenállást.

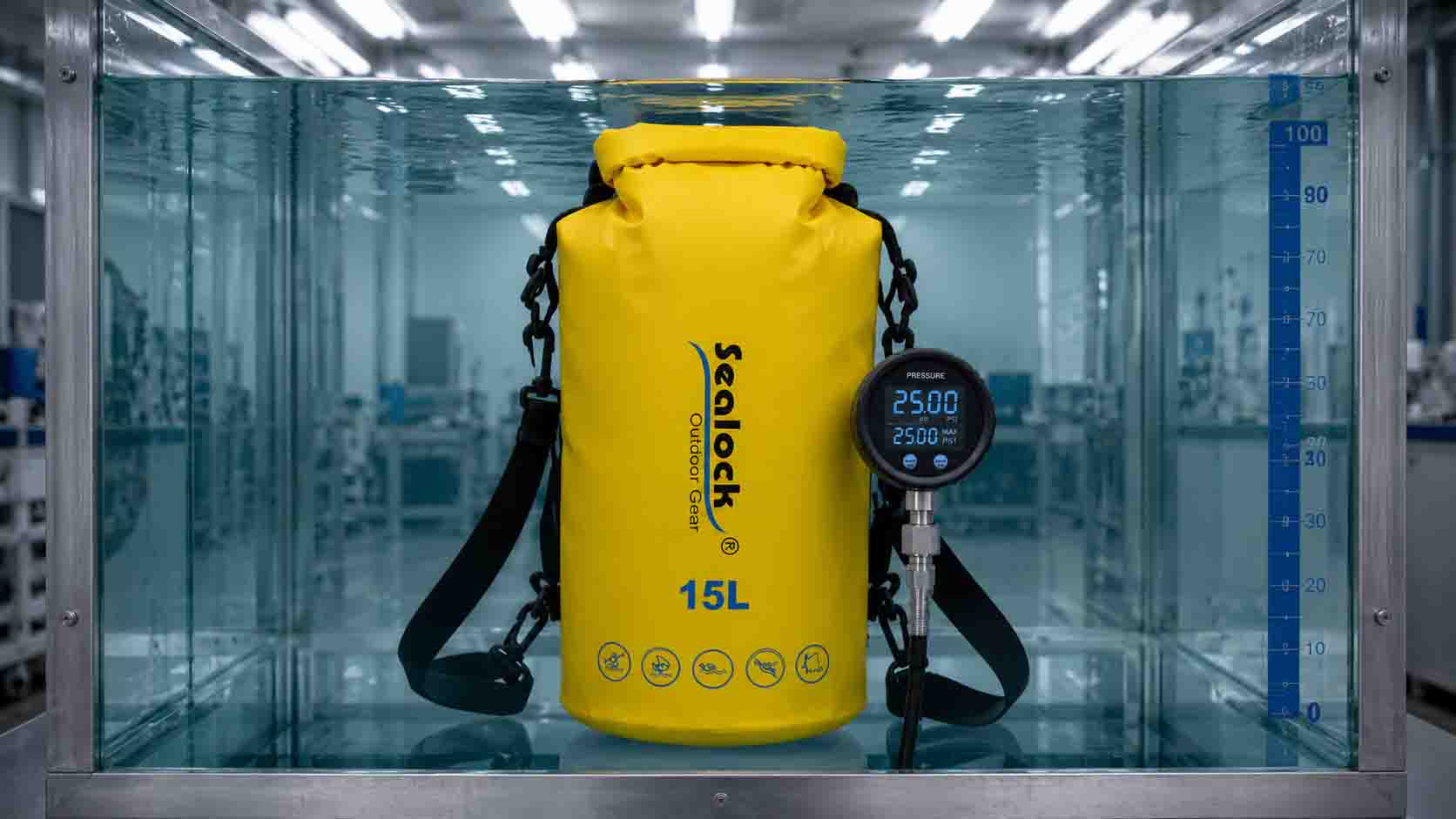

Vízbemerítési teszt

A terméket meghatározott mélységben meghatározott ideig víz alá merítik, majd belülről megvizsgálják, hogy nem jut-e be nedvesség. Ez a teszt azonosítja azokat a mikroszivárgási pontokat, amelyek statikus légnyomás-teszttel nem hoznak létre kimutatható buborékokat, de valós merülési körülmények között lehetővé teszik a víz beszivárgását.

Varratszakadási teszt

Egy roncsolásos teszt, amely azt a nyomást méri, amelynél a hegesztési zóna meghibásodik. A felszakítási nyomást a termék specifikációjának minimumával hasonlítják össze; A specifikáció alatti eredmények egy folyamatparaméter-problémát jeleznek, amelyet diagnosztizálni és kijavítani kell a gyártás folytatása előtt. A sorozatvizsgálatot általában az egyes gyártási sorozatokból származó mintakészletekre alkalmazzák, nem pedig az egyes egységekre.

Hideg Flex teszt

A környezeti hőmérsékleten jól teljesítő hegesztési zónák alacsony hőmérsékleten törékennyé válhatnak, különösen akkor, ha az anyagösszetételt vagy a hűtési paramétereket nem a hideg időjárási használatra optimalizálták. A hideg hajlítási teszt során a mintákat -20 °C vagy -30 °C hőmérsékletig ismételt hajlításnak vetik alá, igazolva, hogy a varrat épségét megőrzi a hideg időjárási terephasználat termikus és mechanikai körülményei között.

Gyorsított időjárási teszt

Az UV-sugárzás, a magas páratartalom és a sós expozíció ciklusát a többéves tengeri használat szimulálására használják sűrített laboratóriumi időben. Ezt a tesztet a hegesztési zóna mintáira alkalmazzák, nem pedig a teljes termékekre, és értékeli a TPU bevonat adhézióját, a hegesztési kötések tartósságát és a méretstabilitást hosszú távú környezeti igénybevétel esetén.

9. Általános rádiófrekvenciás hegesztési termékek alkalmazásai

Vízálló kültéri felszerelés

• Merülő száraztáskák (tekerhető tetejű és cipzárral záródó)
• Vízálló hátizsákok és sporttáskák
• Kajakozás és rafting derékcsomagok
• Motorkerékpár faroktáskák és vízálló táskák

Puha hűtők és szigetelt hordozók

• Szivárgásmentes puha hűtő hátizsákok
• Tengeri hal hűtőtáskák
• Orvosi minta és vakcina szállító hűtők
• Kereskedelmi hidegláncos szállítótáskák

Ipari és taktikai termékek

• Felfújható kültéri óvóhelyek és építmények
• Vízálló felszerelés burkolatok és tokok
• Katonai specifikációjú taktikai száraztáskák
• Vízálló orvosi csomagolás és elszigetelés
