Mi az RF hegesztés?

A rádiófrekvenciás hegesztés – más néven nagyfrekvenciás vagy HF-hegesztés – olyan gyártási folyamat, amely során a hőre lágyuló anyagokat elektromágneses energia felhasználásával kötik meg, nem pedig menet, ragasztóanyag vagy felületi hő alkalmazásával. Amikor a kompatibilis anyagok, például a TPU nagyfrekvenciás elektromágneses térnek vannak kitéve, az anyagban lévő poláris molekulák gyorsan oszcillálni kezdenek. Ez a molekuláris mozgás hőt termel az anyag belsejéből kifelé, és szabályozott pneumatikus nyomás alatt a két réteg az összekapcsolási határfelületen összeolvad, és egyetlen folytonos szerkezetté olvad össze.

Miután a rádiófrekvenciás energiát eltávolították, és az anyag tartós nyomás alatt lehűl, a hegesztés tartós lesz. Nincs a hagyományos értelemben vett varrat – csak egy zóna, ahol két különálló anyag válik eggyé. Se cérna, se tűlyukak, se szalag, amely bármit összefogna.

A technológiát számos igényes alkalmazásban használják: merülő szárazzsákok, szivárgásmentesekpuha hűtők, felfújható kültéri szerkezetek, vízálló egészségügyi szállítócsomagolások és katonai célú harcászati ​​felszerelések. Ezekben az alkalmazásokban a varratok meghibásodásának intoleranciája van – olyan helyzetekben, amikor a szivárgás nemcsak kényelmetlen, de költséges vagy veszélyes is.

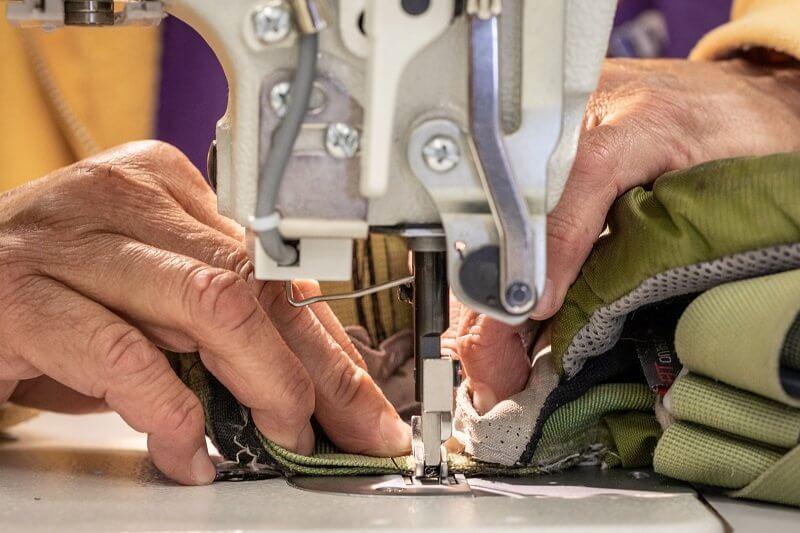

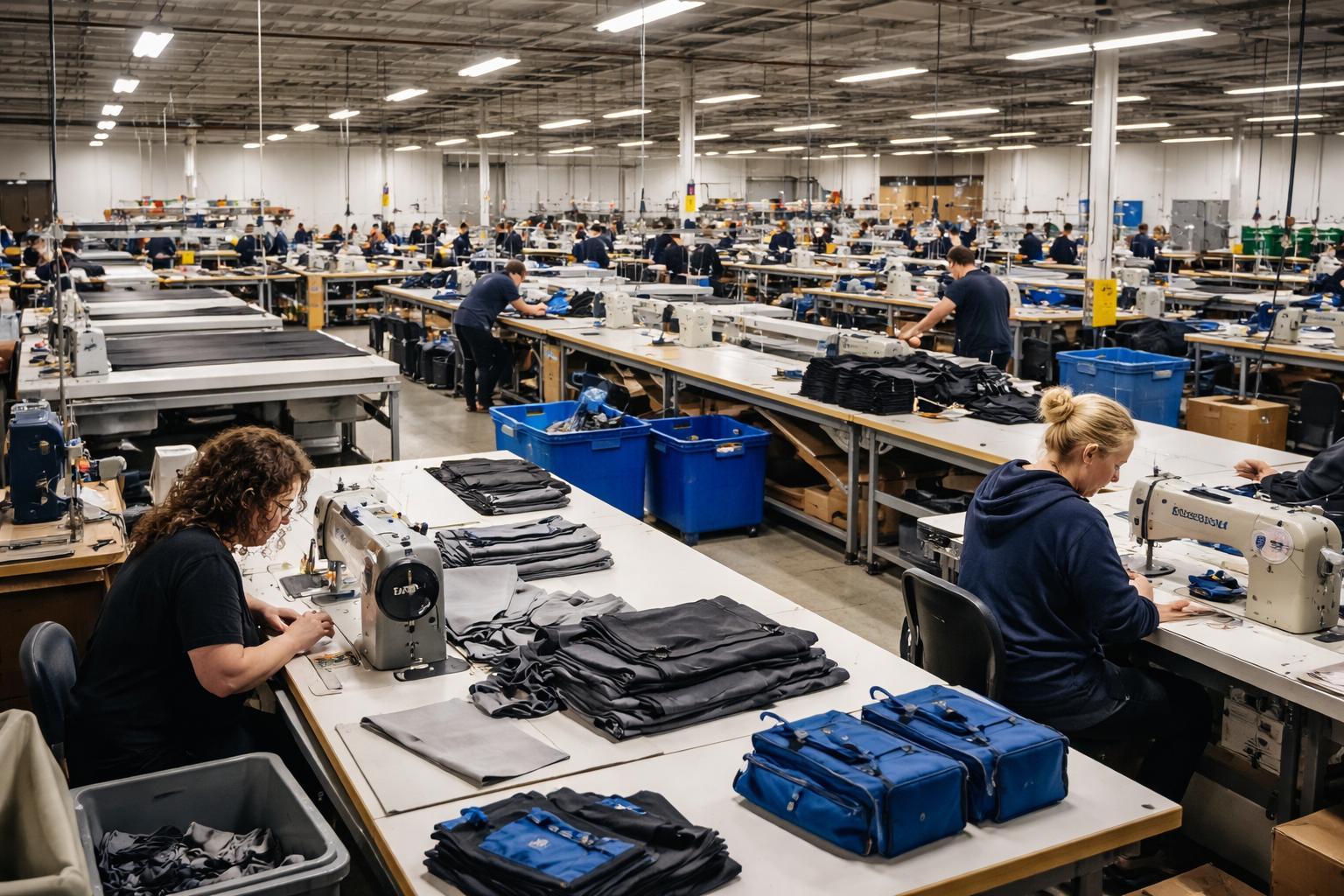

Mi a hagyományos varrás?

Az ipari varrás mechanikusan köti össze az anyagokat: a tűk áthaladnak a szövetrétegeken, amelyek cérnát hordoznak, amely a menetek között reteszelve tartja össze a paneleket. Ez egy kiforrott, rendkívül rugalmas folyamat, amely több mint egy évszázada a textilgyártás gerincét képezi. A legtöbb textiláru esetében – ruházati cikkek, általános poggyász, légáteresztő túrafelszerelés – jól működik, és jelentős előnyöket kínál a gyártási rugalmasság és a költségek terén.

A vízálló alkalmazásokra jellemző probléma strukturális és elkerülhetetlen: minden tű, amely áthalad egy vízálló anyagon, lyukat hoz létre. Egy méteres varrás normál sűrűség mellett több száz ilyen perforációt hoz létre. Külön-külön minden lyuk apró. Ezek együttesen egy folyamatos útvonalat képeznek a vízálló membránon keresztül a termék minden varratvonala mentén.

A gyártók ezt varratszalaggal, vízálló bevonatokkal és tömítőanyagokkal oldják meg. Ezek a megoldások egy bizonyos pontig működnek. Mérsékelt körülmények között gyakorlati célokra "vízállóból" "vízállóvá" tudják emelni a varrott terméket. De hozzáadják a folyamatlépéseket, növelik a költségeket, és bevezetik saját meghibásodási útvonalaikat – a szalag leválását, a bevonat kopását –, amelyek fontossá válnak a tartós használat és nyomás alatt.

Hogyan kapcsolódik a két módszer az anyagokhoz: A szerkezeti különbség

A két építési mód közötti különbség abból adódik, hogy hol él a feszültség a varrásban.

Varrott konstrukció esetén a varrat mechanikai terhelését az anyagba lyukasztott lyukakon áthaladó cérna hordozza. A cérna a legtöbb esetben keskenyebb és kevésbé erős, mint a szövet, amelyet összetart. Minden öltéslyuk egy feszültségkoncentrációs pont – egy olyan hely, ahol a szövet perforált, és ahol a terhelés alatti ismételt hajlítás fokozatos megnagyobbodást okoz. Ez az oka annak, hogy a varrott varratok úgy hibáznak, ahogyan nem: fokozatosan, a feszültségi pontokon, általában a sarkoktól vagy a rögzítési pontoktól kezdve, ahol a legnagyobb a terhelés.

Az RF-hegesztett konstrukciókban nincsenek lyukak és menetek. A varrat terhelése eloszlik a teljes hegesztési területen, amely összeolvadt egy folytonos anyagréteggé. A jól kivitelezett hegesztési zónák jellemzően megegyeznek vagy meghaladják a környező alapszövet szakítószilárdságát, ami azt jelenti, hogy a roncsolásos húzási teszt során az alapszövet elszakad, mielőtt a hegesztési vonal megadja magát. A meghibásodási mód, amikor előfordul, eltérő, és általában később a termék élettartama.

Kifejezetten a vízállóság tekintetében a különbség bináris: az RF-hegesztett varratok nem rendelkeznek saját vízbejutási útvonallal; A varrott varratok definíció szerint igen, és a kérdés csak az, hogy ezek az utak mennyire vannak lefedve.

Vízálló teljesítmény: ahol a legjobban mérhető a különbség

Statikus, alacsony nyomású körülmények között – enyhe eső, rövid csobbanás – előfordulhat, hogy a jól ragasztott varrat és az RF-hegesztett varrat közötti teljesítménybeli különbség nem lesz azonnal nyilvánvaló. Ilyen körülmények között mindkettő képes távol tartani a vizet. A szakadék világossá válik, amikor a körülmények egyre szigorúbbá válnak.

A kompatibilis anyagok rádiófrekvenciás hegesztési varratai szivárgás nélkül 1,0 bar nyomáson tesztelhetők – ami egy 10 méteres vízoszlop hidrosztatikai nyomásának felel meg. Ez magában foglalja a valódi alámerülést, a zuhatagból származó víznyomást és a kajaktáska dinamikus terhelését, amikor a sziklákhoz nyomódik, vagy ha egy evező ráül. A hegesztés vagy tart, vagy nem, és a minőségi TPU-n megfelelően kivitelezett hegesztés megbízhatóan tart.

A varratszalaggal varrott varratok általában a nyomás töredékénél kezdenek szivárgást mutatni. A konkrét meghibásodási pont a szalag minőségétől, az alkalmazás konzisztenciájától és a termék által használt használati ciklusok számától függ – de a 0,1–0,3 bar reális tartomány a varrott konstrukcióknál valós körülmények között. Ezen túlmenően a ragasztószalag élei megemelkednek, és a víz megtalálja alatta a tűlyukakat.

Gyakorlati vonatkozásai: bármire, amelyet merülőként forgalmaznak, tengeri környezetben használt termékekhez, vagy minden olyan alkalmazáshoz, ahol a táska tartalma számít, ha nedves, a varratszalaggal varrott szerkezet nem jelent megbízható hosszú távú megoldást. Könnyű kültéri használatra, ahol az alkalmankénti fröccsenésállóság elegendő, gyakran az.

Időbeli tartósság: Hogyan öregszik az egyes varrattípusok

A kültéri felszerelés nem egyszer használatos. Évek óta tartó rendszeres használat során megtömődik, összenyomódik, összehajtható, UV-sugárzásnak kitéve, sóval átitatott és hőmérséklet-ciklusos lesz. A varratfelület az építési módtól függően eltérően halmozza fel ezt a feszültséget.

A rádiófrekvenciás hegesztési varratok elöregednek anélkül, hogy a varrott szerkezetet befolyásoló specifikus lebomlási útvonalak jelentkeznének. Nincs szál, ami kikophatna, nem kell kinyílni az öltési lyukak, és nincs szalagragasztó, amely elválik a hideg víz és a meleg napfény között mozgó zacskó ismételt kitágulása és összehúzódása következtében. Az a hegesztés, amely átmegy a nyomáspróbán, amikor a termék új, általában évekkel később is átmegy, feltéve, hogy az alapanyag fizikailag nem sérült meg.

A varrott varratok olyan módon öregszenek, ami gyakran láthatatlan, amíg nem. A szál fokozatosan kopik. A vízálló membránok varrásnyílásai ismétlődő hajlító igénybevétel hatására kissé megnagyobbodnak. Az új terméken tökéletesnek tűnő varratszalag UV-sugárzás és hőciklus után a sarkoknál és a széleknél emelkedni kezd. E változások egyike sem drámai – halmozódnak. Az eredmény egy olyan termék, amely élete korai szakaszában megfelelően teljesít, és fokozatosan gyengébb a felhasználás, amíg a meghibásodás nyilvánvalóvá nem teszi a romlást.

Azon márkák esetében, amelyek termékminőséget árulnak, és azt garanciális kötelezettségvállalásokkal támogatják, ennek az öregedési pályának közvetlen kereskedelmi vonatkozásai vannak. A vízálló termékekre vonatkozó visszaküldések és jótállási igények a varrathibák, nem pedig a szövethibák köré csoportosulnak – és a kiváltó ok szinte mindig az építési mód.

Megjelenés: Amit a varrás közöl a termékről

Ez egy olyan kategória, amely többet számít, mint amilyennek műszaki összehasonlításban tűnhet.

Az RF hegesztési varratok sík, sima és geometriailag pontosak. A hegesztési vonal nem ad ömlesztettséget, nem hoz létre bordát a hajtogatott szövetből, és nincs vizuális szabálytalanság, amely a varrás során a cérnafeszesség változásával jár. Az esztétikai eredmény technikainak és szándékosnak tűnik – ami megfelelő a prémium kültéri vagy taktikai térben elhelyezett termékekhez.

A varrott varratok nem vonzóak, de másképp olvashatók. Életmód táskák, divatos poggyászok vagy olyan termékek esetében, amelyeknél a kézzel készített textilminőség a márkaidentitás részét képezi, a varrás a megfelelő esztétikai választás. A vízálló teljesítménnyel és mérnöki minőséggel forgalmazott termékek esetében a varrott külső látható varratszalaggal kommunikál valamit, ami alááshatja a pozicionálást.

A kültéri felszerelések piacán tapasztalt vásárlók jártasakká váltak abban, hogy a varratszerkezetet az általános gyártási minőség mutatójaként használják – nem indokolatlanul, mivel az összefüggés általában fennáll.

Gyártási költség: ahol a valódi összehasonlítás árnyalt

Ennek az összehasonlításnak az egyszerű változata az, hogy a varrás olcsóbb. Ez igaz egységszinten és berendezés-beruházási szinten is. A rádiófrekvenciás hegesztéshez speciális gépekre, folyamatspecifikus szerszámokra (minden hegesztési geometriához vágószerszámra) és olyan kezelőkre van szükség, akik értik a hegesztési paraméterek beállítását és karbantartását. A varróberendezések sokkal hozzáférhetőbbek, a kezelők könnyebben betaníthatóak, és a folyamat rugalmasabban kezeli az összetett háromdimenziós formákat.

Az összehasonlítás teljesebb verziója figyelembe veszi, mi történik a termelés után.

A rádiófrekvenciás hegesztésű konstrukció, ha helyesen hajtják végre, konzisztens eredményeket produkál a gyártás során, alacsony varrathibák arányával. A termékek vízálló specifikációikkal együtt érkeznek a piacra, és a termék élettartama alatt is megtartják azt. A varrat meghibásodására vonatkozó jótállási igények alacsonyak. A megtérülési arány alacsony.

A varratszalaggal varrott konstrukció nagyobb variálhatóságot biztosít – a szalagfelvitel konzisztenciája, a szalag minősége a szállítói tételek között, a kezelő figyelme a sarokfedésre – és az ebből eredő hibák általában azután jelentkeznek, hogy a termék egy-két szezont a területen volt. Addigra a költségek a gyártásról a garanciális teljesítésre, az ügyfélszolgálatra és a márka hírnevére tolódnak el.

A prémium kültéri piacon értékesítő márkák esetében, ahol a termék minősége a központi pozicionálási elem, ez a downstream költségszámítás általában a rádiófrekvenciás hegesztett szerkezet javára dönt a magasabb kezdeti gyártási költségek ellenére. A költségvetés-orientált termékek esetében, ahol az ár az elsődleges versenytengely, továbbra is a varrás a racionális választás.

Anyagkompatibilitás: mit lehet és mit nem lehet RF hegesztéssel

Az RF hegesztés az anyagon belüli poláris molekulák izgatásával működik – ami azt jelenti, hogy csak olyan anyagokon működik, amelyeknek poláris molekulaszerkezetük van a gerjesztésre. A hőre lágyuló műanyagok, például a TPU, a PVC, az EVA és bizonyos PU-bevonatú szövetek RF-kompatibilisek. A természetes szálak (pamut, gyapjú), a kezeletlen nylon és a kompatibilis bevonat nélküli poliészter nem.

Ez az egyik oka annak, hogy a kültéri felszerelések iparának elmozdulása a TPU-val laminált szövetek felé felgyorsult az RF-hegesztett szerkezetek elterjedésével párhuzamosan. Az anyagokat részben azért választották ki, mert erre a folyamatra tervezték őket.

Az RF-kompatibilis anyagok kategóriáján belül a teljesítmény változó. A TPU általában a preferált választás prémium kültéri alkalmazásokhoz, hideg időjárási rugalmassága, UV-állósága, PFAS-mentes formulázási lehetőségei és hosszú távú rugalmassága miatt a hegesztési zónákban. A PVC könnyen és olcsón hegeszthető, de szabályozási kockázatot rejt magában a szigorú kémiai szabványokkal rendelkező piacokon, és alacsony hőmérsékleten törékennyé válik. Az anyagválasztást és a hegesztési folyamat paramétereit együtt kell kidolgozni – egy olyan hegesztési beállítás, amely jól működik az egyik TPU készítménynél, nem teljes fúziót eredményezhet egy másikon, még azonos vastagság mellett is.

Iparágak, ahol a rádiófrekvenciás hegesztés általános gyakorlattá vált

A rádiófrekvenciás hegesztés alkalmazása általában összefügg az alkalmazás súlyosságával – minél inkább következett be a varrat meghibásodása, annál korábban tért át az iparág a hegesztett konstrukciók felé.

Az orvostechnikai eszközöket és a gyógyszercsomagolásokat pontosan azért alkalmazták korán, mert a sérült tömítés okozta szennyeződés közvetlen betegbiztonsági következményekkel jár. Katonai és taktikai felszerelések következtek, mivel a terepi berendezések zord környezetben bekövetkező meghibásodásai olyan működési következményekkel járnak, amelyeket a termékvisszaküldés nem kezel megfelelően. Prémium kültéri felszerelés – szárazzsákok, merülő hűtők,tengeri fedélzeti táskák, vadvízi berendezések – ugyanabba az irányba haladnak, ahogy a fogyasztók valódi vízálló teljesítményre vonatkozó elvárásai megemelkedtek, és a márkák azt tapasztalták, hogy a „vízálló” egy valóban vízálló versenytárssal szemben folyamatosan veszít.

Ipari védőburkolatok, felfújható szerkezetek és vízálló biztonsági berendezések teszik teljessé az alkalmazási környezetet. Mindegyik esetben a közös tényező az, hogy a termék alapvető funkciója a varrás sértetlenségének időbeli és terhelés alatti tartásától függ – nem csak a dobozból.

Amikor a varrás továbbra is a megfelelő választás

A rádiófrekvenciás hegesztés nem univerzálisan kiváló – bizonyos alkalmazásokhoz kiváló. A varrás továbbra is a praktikus választás számos valós forgatókönyv esetén.

Az összetett háromdimenziós szerkezetek, amelyeknél a varratok követni kell az összetett görbéket vagy a szűk sugarakat, gyakran könnyebben jól kivitelezhetők varrással, mint hegesztőszerszámokkal, amelyeket az egyes geometriákhoz kell megtervezni. Azok a termékek, ahol a légáteresztés számít – a teljesítményt nyújtó ruházat, a szellőztetett túracsomagok –, nem használhatnak rádiófrekvenciás hegesztésű konstrukciót az elsődleges paneleiken anélkül, hogy feláldoznák a nedvességgőz áteresztő képességét, ami miatt ezek működőképesek. Azok a divat- és életmódtáskák, amelyeknél a textil esztétika a termék identitás része, gyakran jobban néznek ki varrott szerkezettel. És minden olyan alkalmazásnál, ahol a „vízálló” valóban elegendő – egy alkalmi napozótáska, amely alkalmanként esik eső, de soha nem merül el –, az RF-hegesztés többletköltségeit és anyagi korlátait nem indokolja a teljesítménynövekedés.

Sok jól megtervezett termék is szándékosan használja mindkét módszert. Avízálló szárazzsákrádiófrekvenciás hegesztéssel hegesztett konstrukciót alkalmazhat a fő testhez és a tekercses béléshez – azokhoz a zónákhoz, amelyeknek nyomás alatt kell maradniuk –, míg a varrást a külső tartozékzsebeknél, a vállheveder rögzítési pontoknál és a dekoratív panelcsatlakozásoknál alkalmazzák, ahol nincs szükség vízálló teljesítményre, és a varrás nagyobb tervezési rugalmasságot kínál. A legjobb gyártók elég jól értik mindkét folyamatot ahhoz, hogy mindegyiket ott alkalmazzák, ahol a legjobban teljesítenek, ahelyett, hogy a választást binárisként kezelnék.

A hibás varrásépítés valós költsége

A vízálló termékek beszerzési döntései általában a szövet specifikációira összpontosítanak: denierszám, bevonat tömege, anyagminőség. Ezek számítanak, és a vásárlóknak jogosan értékelik őket. De a varratépítés kérdése gyakran kevesebb figyelmet kap a beszerzés során – és innen ered a legtöbb tényleges helyszíni hiba.

Azok az ügyfelek, akik visszatérnek avízálló táskaritkán számolnak be arról, hogy az anyag meghibásodott. Beszámoltak arról, hogy víz szivárgott belülről, egy sarok elvált, elektronika vagy élelmiszer sérült meg annak ellenére, hogy a termék vízálló. A legtöbb esetben a varrás meghiúsult. És a legtöbb esetben a varrás meghibásodása előre látható volt az építési mód és a termék értékesítésének körülményei alapján.

A tapasztalt OEM vásárlók megtanulták, hogy varratspecifikus kérdéseket tegyenek fel a szállítóértékelés során: Milyen nyomásra érvényesíti a gyártó a hegesztett varratokat? A hidrosztatikai vizsgálatot egységenként vagy tételenként végzik? Hogyan dokumentálják és ellenőrzik a hegesztési paramétereket, amikor az anyagok gyártási sorozatok között változnak? A cold-flex tesztelés része a QC protokollnak? Ezek a kérdések elválasztják a valódi rádiófrekvenciás hegesztési képességgel rendelkező gyártókat azoktól, akik a technológiát képességeik között sorolják fel anélkül, hogy a folyamat fegyelmezett volna a következetes végrehajtáshoz.

A varratok kialakítása a gyártási lábjegyzetről a termékmegkülönböztető elemre vált. A prémium vízálló piacon versenyző márkák esetében a termékleíráshoz tartozik, nem feltételezett részletként.

RF hegesztés vs. varrás: közvetlen összehasonlítás
