Negyvennyolc óra sós ködben: Hogyan teszteljük a hardvert tengeri vízálló felszerelésen

A két szezont hajón lévő száraztáska ritkán hibásodik meg, mert az anyag feladta. Meghibásodik, mert a D-gyűrű fehérre virágzott és beszorult, a csúszka már nem fut tisztán a vízálló cipzáron, egy horog rozsdacsíkot hagyott egy halvány panelen, vagy egy szegecs megduzzadt és széthasította körülötte az anyagot. A só nem támadja meg a zacskó azon részeit, amelyekről a gyártók szeretnek beszélni. Megtámadja azokat a kis fém alkatrészeket, amelyeket a fejlesztés késői szakaszában határoznak meg, áron vásároltak és soha nem teszteltek – és ezt oly módon teszi, hogy a funkcionális meghibásodást megjelenési hibává, majd tömítési hibává változtatja, általában ebben a sorrendben.

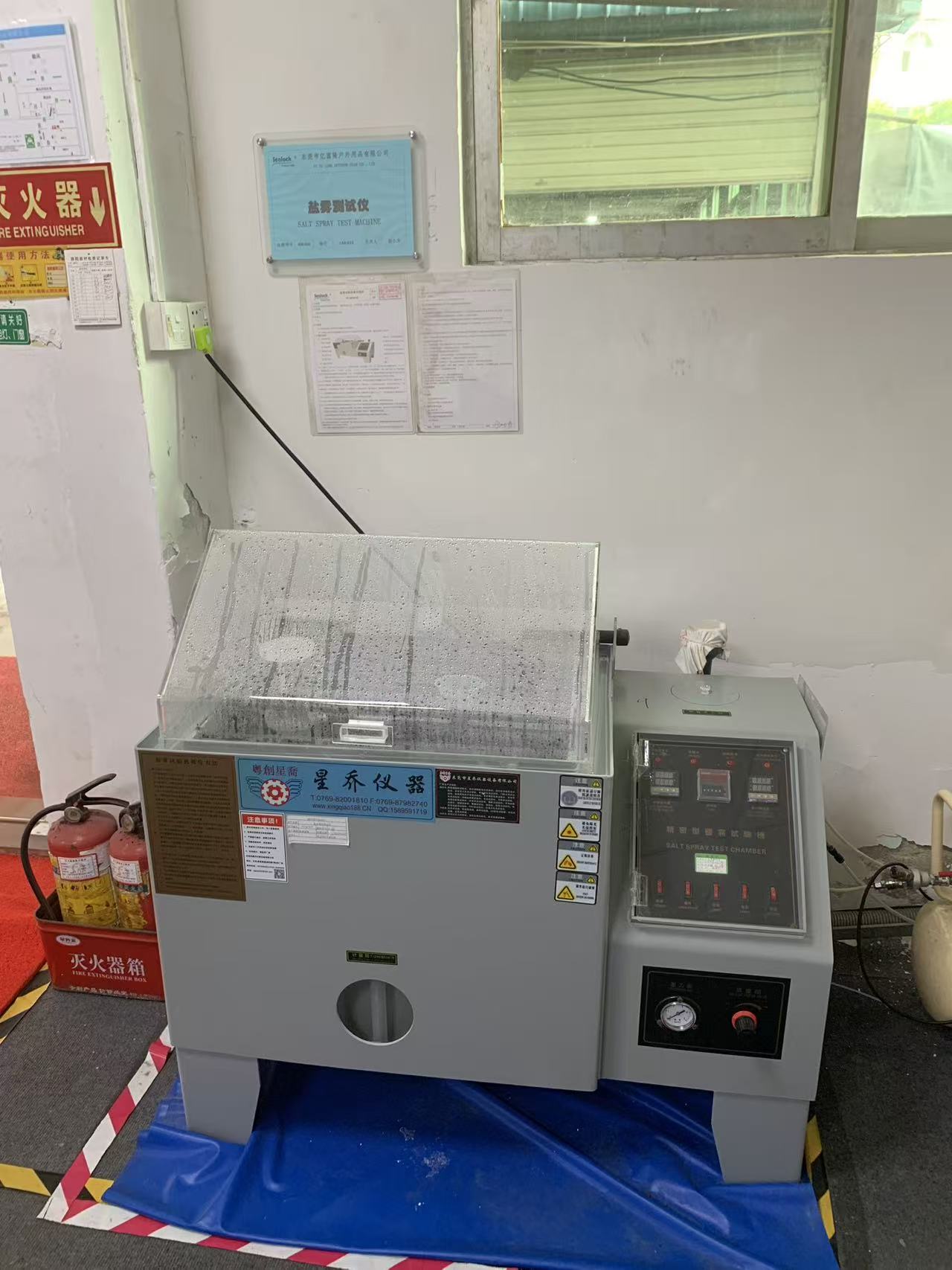

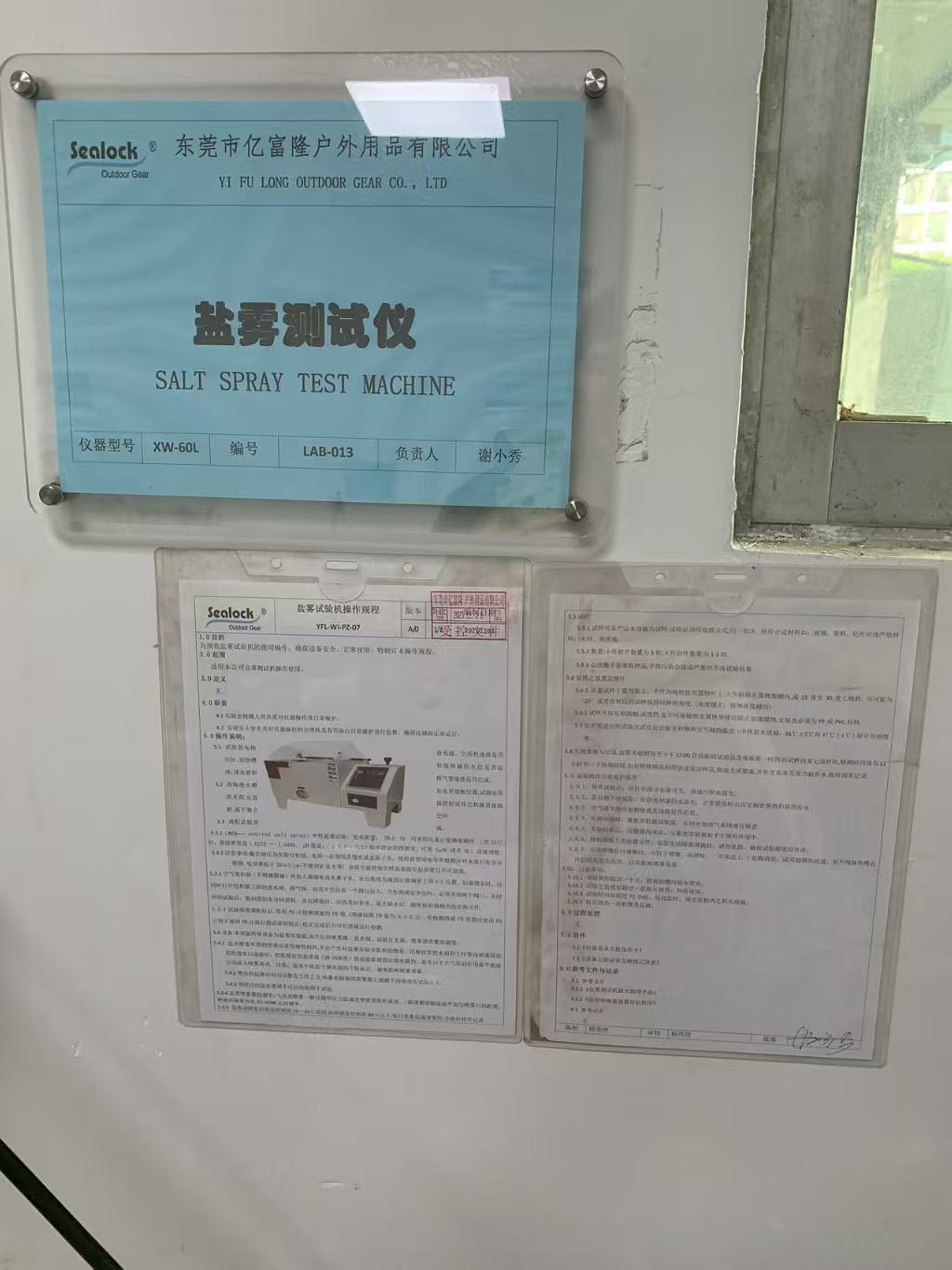

A műszer, amely ezt előbb találja meg, mint a vásárló, egy sópermetező kamra: XW-60L modell, LAB-013 műszerszám, YFL-WI-PZ-07, A/0 revízió, 2023. december 28-i keltezésű, kívülről kalibrálva 2025. december 19-én, újrakalibrálása december 18-án esedékes. kétértelmű műszer a laboratóriumunkban. A bevonat vagy kitartott a megadott óraszámig, vagy nem.

Mi is az a sóspray-teszt valójában

A semleges sóspray, amelyet általában NSS-nek írnak, a legszélesebb körben alkalmazott gyorsított korróziós teszt a gyártásban. Folyamatosan porlasztott sóködnek teszi ki az anyagokat és a bevonatokat 35°C-os szabályozott kamrahőmérséklet mellett, 5%-os nátrium-klorid-oldattal, amelynek pH-ja 6,5 ​​és 7,2 között van. A két irányadó dokumentum az ASTM B117 és az ISO 9227, a GB/T 10125 pedig az egyenértékű kínai szabvány. Folyamatosan köd keletkezik, ráül a mintákra és elfolyik. Nincs nedves-száraz kerékpározás, nincs hőmérséklet-ingadozás és nincs ultraibolya komponens. Ez egyetlen, kérlelhetetlen állapot.

Ez az egyszerűség a módszer erőssége és korlátja is. Az NSS nem a tenger szimulációja. A természetben semmi sem tart 35°C-os komponenst telített sóködben egyetlen száraz időszak nélkül, és a kamraórák és a valós szolgálati évek közötti korreláció elég laza ahhoz, hogy egyetlen komoly laboratórium sem publikáljon konverziós tényezőt. Amit az NSS kiválóan csinál, az diszkrimináció. Két egyformának tűnő horganyzott csat, amelyek ára néhány centen belül van, és különböző beszállítóktól származnak, tisztán szétválik a sószóró kamrában: az egyiken fehér rozsda 24 órán át, a másikon 72 órán belül tiszta. Ez az összehasonlítás megismételhető, védhető, és ez az alapja annak, hogy az alkatrészt jóváhagyják vagy elutasítják.

A feltételek, amiket betartunk

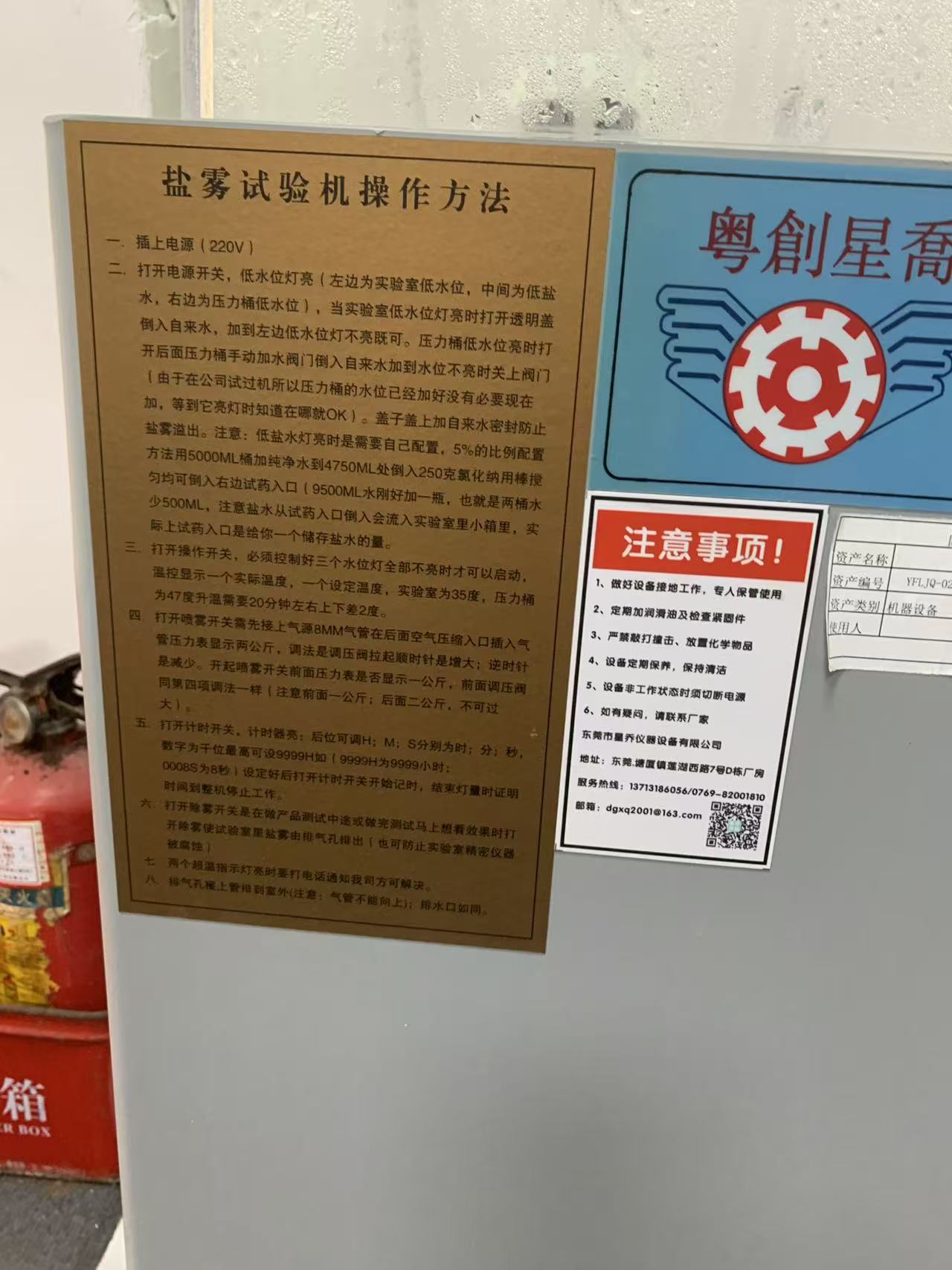

A működési paraméterek magán a gépen vannak kifüggesztve, egy táblán, amelyen több gyakorlati részlet található, mint a legtöbb felszerelési kézikönyvben.

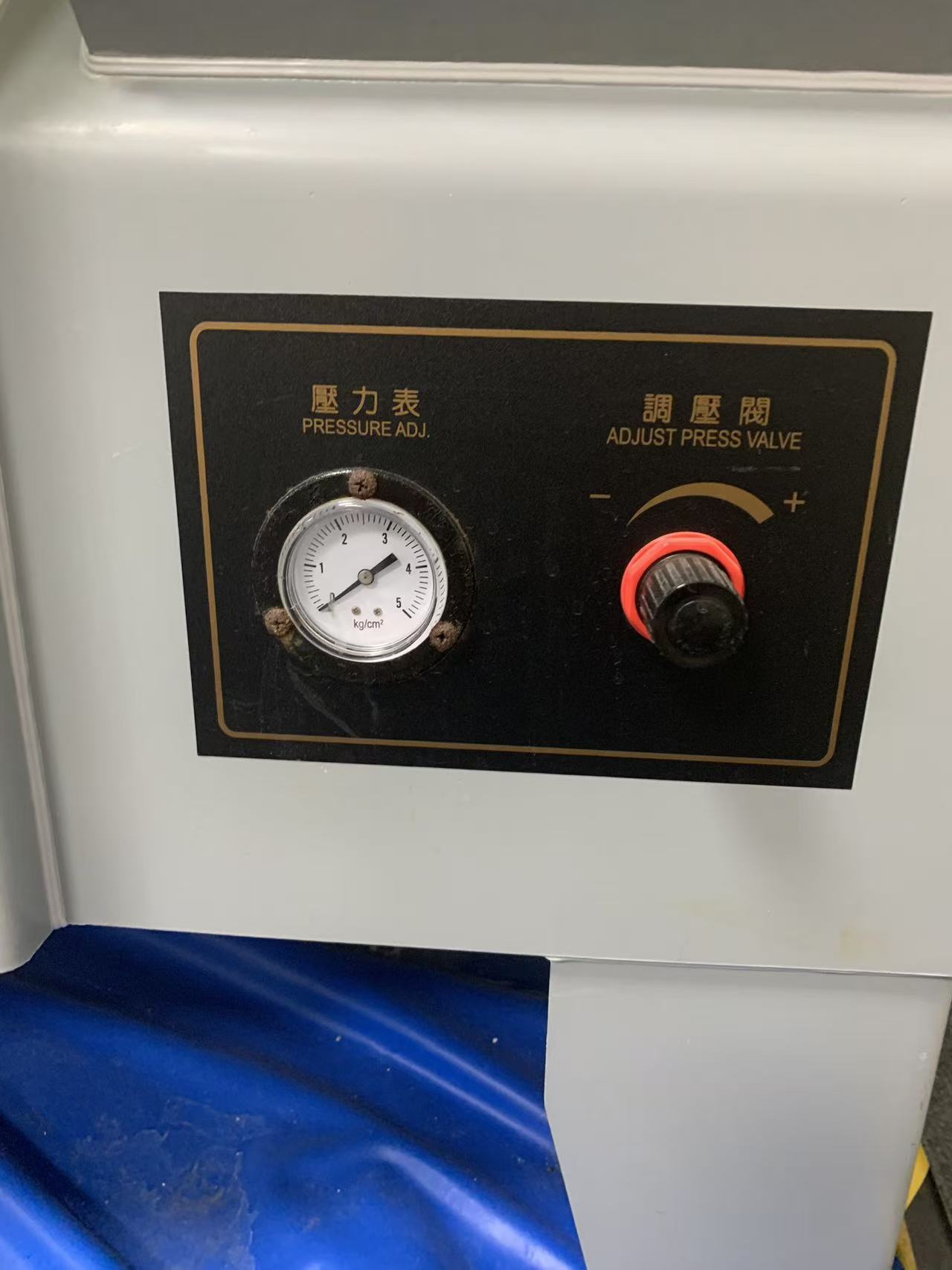

A sóoldatot a kezelõ keveri össze, nem készen vásárolja: 250 gramm nátrium-kloridot feloldunk 4750 milliliterre feloldott tisztított vízben egy 5 literes edényben, egyenletes 5%-os oldatig keverjük és a reagens bemeneten keresztül öntjük be. A kamra 35°C-on működik. A telített levegő nyomású dob melegebben, 47 °C-on működik, és nagyjából húsz perc alatt melegszik fel a hőmérsékletre; a panelen lévő két vezérlő egymástól függetlenül mutatja a beállított és a tényleges értékeket, és két fokos eltérés közöttük a működési tűrés. A sűrített levegő hátul egy 8 mm-es vezetéken keresztül jut be, a hátsó szelvénynél körülbelül 2 kg/cm²-re, elöl pedig körülbelül 1 kg/cm²-re van beállítva – és a lemez kifejezetten figyelmeztet, hogy ne menjen magasabbra, mert a porlasztó túlnyomása rontja a köd minőségét anélkül, hogy a panelen bármilyen nyilvánvaló tünet lenne.

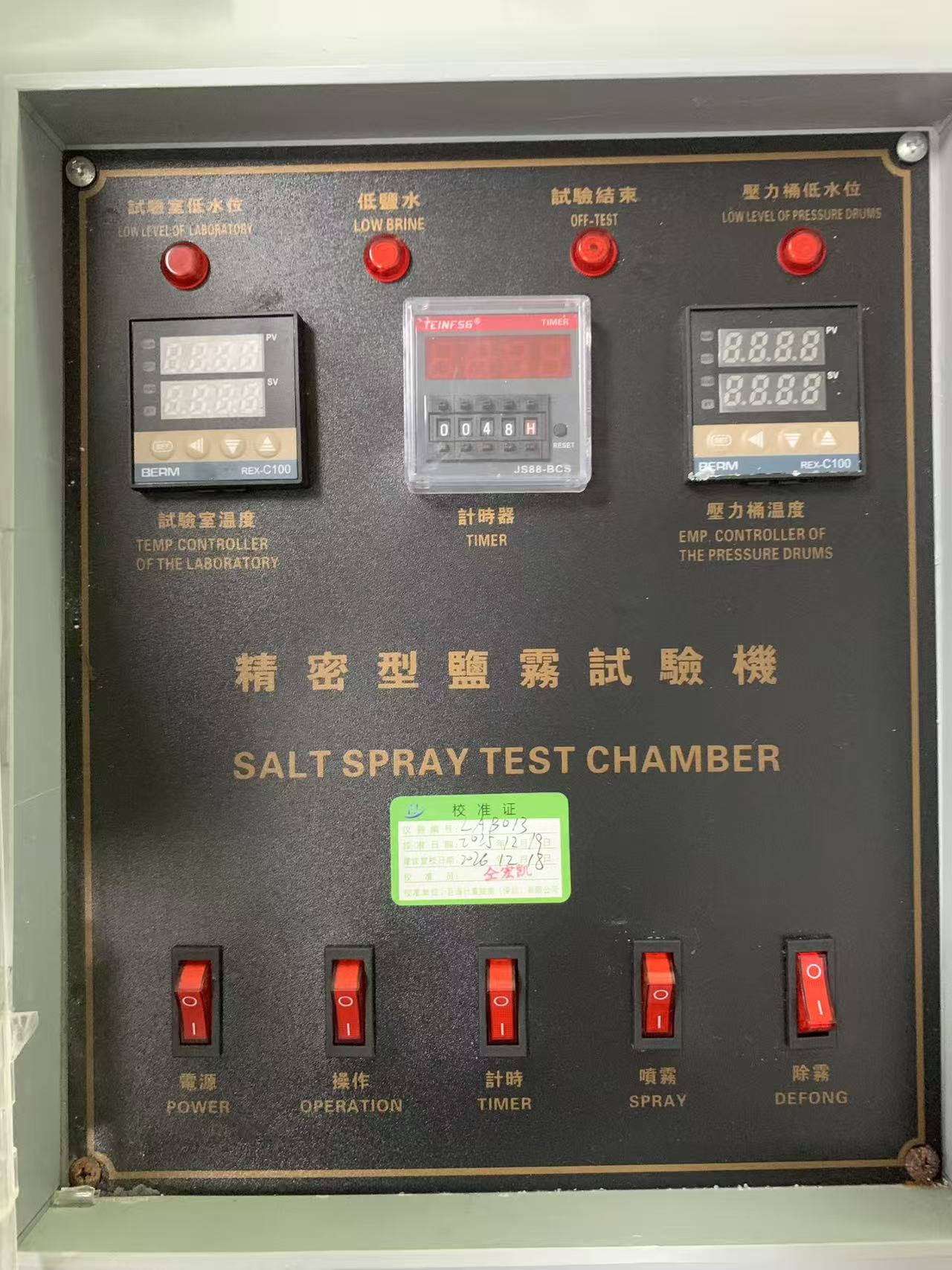

Három alacsony fokozatú lámpa őrzi a kamravizet, a sóoldatot és a nyomódobot, és az eljárás egyértelmű: a gépet addig nem szabad elindítani, amíg mindhárom el nem sötétedik. A porlasztó szárazon járatása vagy a párásító kamra víz nélküli működtetése károsítja a gépet, és csendben érvényteleníti a folyamatban lévő teszteket. Az időzítő akár 9999 órát is fogad, és a beállított ponton leállítja a gépet, ami lehetővé teszi a 48 vagy 96 órás felügyelet nélküli működést.

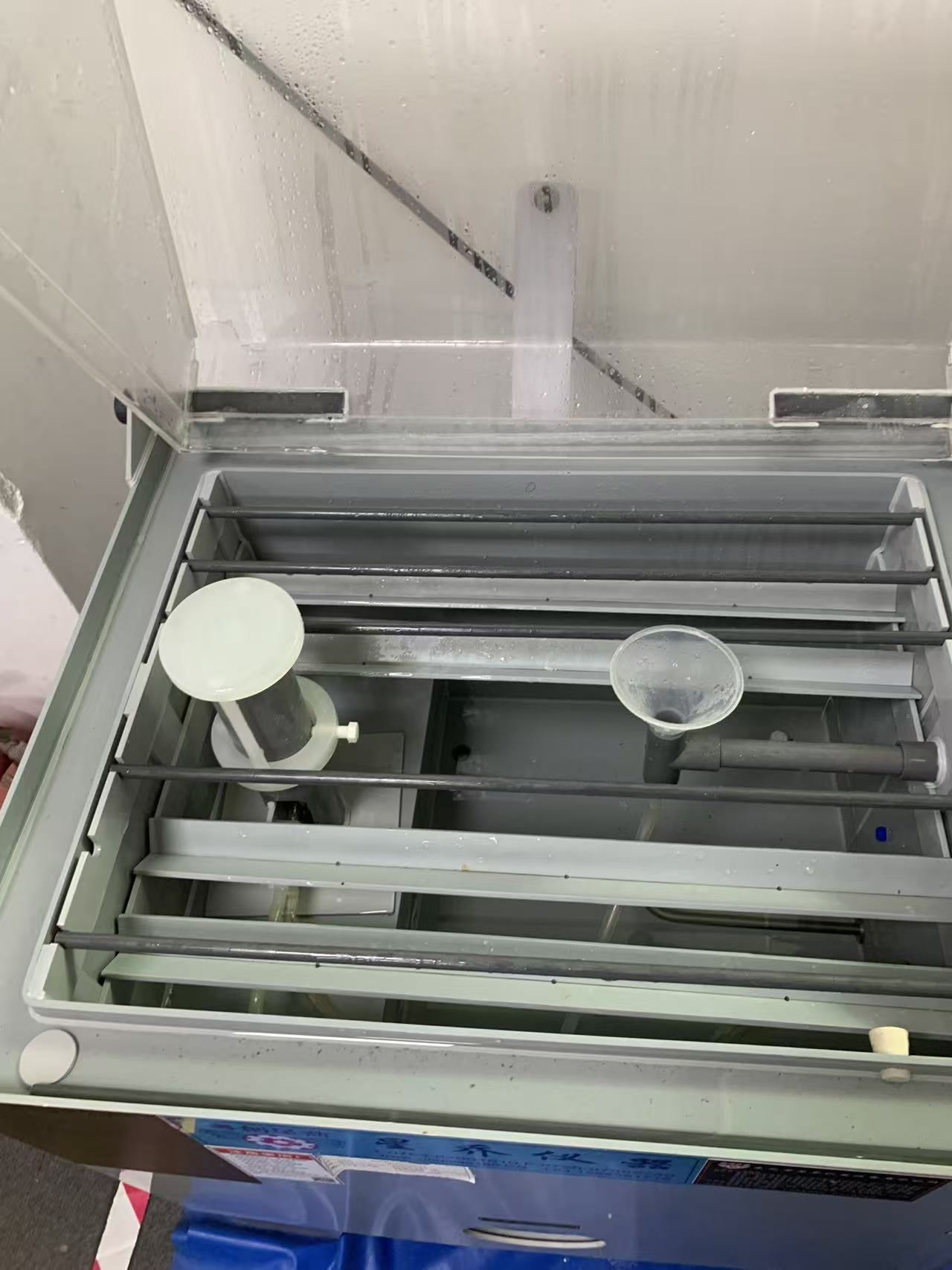

Maga a köd minősége ellenőrzött, semmint feltételezett. Egy gyűjtőtölcsér és egy mérőhenger áll a kamrában a futtatások során, és az ülepedt térfogatot a szabványos követelményhez mérik, amely nagyjából 1-2 milliliter/80 négyzetcentiméter/óra, egy hosszabb gyűjtési időszak átlagában. Egy olyan kamra, amely hőmérsékleten, nyomáson és koncentráción van, de nem megfelelő kiesési sebességet ad, olyan számokat produkál, amelyek semmit sem jelentenek, és a tölcsér az egyetlen, ami megfogja.

Hogyan jutnak be a példányok

Az elhelyezés nem részlet. Ez a teszt nagy része.

A mintákat a köd felé fordítva szerelik fel, és a függőlegeshez képest nagyjából 15-30 fokkal megdöntik, így a kondenzvíz inkább lefolyik, mintsem összegyűlik. Egy laposan fekvő alkatrész minden mélyedésben összegyűjti a koncentrált sóoldat tócsáját, ami helyi támadást vált ki, aminek semmi köze a bevonat valódi teljesítményéhez, és semmi köze a lerakás módjához. A tartók és akasztók nem fémből készültek – üvegből, műanyagból vagy PVC-ből –, mivel a bevont mintával érintkező fém akasztó galvanikus párost hoz létre, és jóval azelőtt korrodálja a mintát az érintkezési ponton, mielőtt a bevonat önmagában meghibásodott volna.

A példányok nem érintkeznek egymással, és úgy vannak elrendezve, hogy az egyikből a lefolyás ne csöpöghessen a másikra. A sóval terhelt kondenzátum, amely oldott rezet vagy vasat szállít egy felfelé eső részből, lenyűgöző sebességgel támadja meg az alsó részt, és az így kapott jelentés kitaláció. A kis alkatrészek tételenként néhány darabot tartalmaznak, így egyetlen rendellenes alkatrész nem dönti el az eredményt; a nagy szerelvények egyenként mennek be.

Amikor egy futás véget ér, a páramentesítő funkció bekapcsol, mielőtt kinyitná a fedelet. Ez a kamrát a kipufogón keresztül szellőzteti, ahelyett, hogy a sóködöt a laboratóriumba engedné, ahol minden más műszert megtalálna a helyiségben. Arról érdemes egyenesen beszélni, hogy ez miért számít: a hanyagul szellőztetett sópermetező kamra lassan korrodálja a körülötte lévő precíziós berendezéseket, a kár pedig hónapok múlva jelentkezik sodródó kalibrációként olyan gépeken, amelyekhez senki sem csatlakozott a sópermethez.

Mit tesztelünk és mennyi ideig

Minden fém, ami egy vízálló táskára kerül, átmegy itt a beérkező ellenőrzéskor: csatok és fémcsapjaik, D-gyűrűk és O-gyűrűk, tri-siklik, akasztók és karabinerek, szegecsek és fűzőlyukak, mágneses és mechanikus zárak, cipzárcsúszkák és -húzók, valamint a nem vízálló cipzárak fém fogai. A hardvert a beszállító és a sorsolás minősíti, nem egyszer fejlesztéskor és soha többé.

Az időtartamot a felületkezelés és a tervezett környezet határozza meg, és az ipari konvenciók jól beváltak. A szokásos kék-fehér horganyzás általában szükséges ahhoz, hogy 48 órán belül ne legyen fehér rozsda, és 72 órán belül ne legyen vörös rozsda; a színpasszivált cink fehérrozsda nélkül 72 óráig, vörös nélkül 96 óráig tart; fekete cink 96-ra, illetve 120-ra. A tengeri minőségű rozsdamentes alkatrészeket sokkal hosszabb ideig, akár több száz órát is üzembe helyezik, és az értékelés a védelem és a megjelenés besorolása alapján történik, 0-tól 10-ig terjedő skálán, ahol az igényes specifikáció 9-es vagy jobb minősítést igényel.

Az általános kültéri termékek esetében 24-48 órát futunk átvilágítási feltételként. A horgászatnak, vitorlázásnak és tengeri kiskereskedelemnek szánt programoknál – a legigényesebb vásárlók kategóriájában – a minősítés tovább tart, az elfogadási feltételek pedig szigorodnak, mert ezek a termékek tartósan sóban élnek, nem pedig alkalmanként találkoznak vele.

A megjelenés értékelése csak a fele az értékelésnek. A menetes alkatrészek, zsanérok és bármely mozgó alkatrész esetében a működést a teszt után is ellenőrizzük: az alkatrésznek továbbra is be kell kapcsolódnia, be kell csavarodnia vagy csuklósodnia kell, anélkül, hogy megakadna vagy beszorulna. Ez az a záradék, amely a legfontosabb a kategóriánkban. Meghibásodott egy cipzárcsúszka, amely csak halvány korróziót mutat, de elég felületi érdesség alakult ki ahhoz, hogy ráhúzza a vízálló cipzár polimer tömítőajkait, bármit is mond a megjelenési minősítése, mert egy hegesztett vízálló zacskón a lezárás a tömítés. A 48 óra elteltével mereven kattanó csat tizennyolc hónapig tartó garanciális igény.

A meghibásodás, ami a leginkább számít a hegesztett zsákoknál

Konstrukciónkra jellemző egy korróziós mód, amelyet a sópermet csak hardveres nézete teljesen figyelmen kívül hagy.

A nagyfrekvenciás hegesztett zacskóknál a fém hardver gyakran a vízálló membránon keresztül van rögzítve – egy szegecs egy panelen, egy fűzőlyuk egy hegesztett folton keresztül, egy D-gyűrű egy hevederhorgonyon, amely a TPU felületéhez van ragasztva. Amikor ez a fém korrodálódik, nem csak rosszul néz ki. A korróziós termékek terjedelmesebbek, mint az általuk helyettesített fém, ezért a korrodáló szegecs kitágul a furatában, és megfeszíti a körülötte lévő anyagot, a korróziós sók pedig maguk vándorolnak a fém és a polimer határfelületére. Ez az interfész egy lezáró interfész. Ami egy rozsdás szegecs miatti kozmetikai panasznak indult, lassan szivárog egy áthatoláson keresztül, amely a zsák szállításakor vízálló volt.

A korróziós termékek szintén foltokat okoznak. A világos színű hegesztett paneleken a vas-oxid vérzése tartós, halvány vagy fehér termékeken ez az egyetlen leggyakoribb kozmetikai visszaküldési ok a tengeri kategóriákban. Ahol a festés veszélyt jelent, a vizsgált minták a kamrából egyenesen a miénkbe kerülnekszabványos fényforrás színes szekrény, mert a műhelyvilágítás mellett megítélt folt és a D65 szerint megítélt folt két különböző értékelés.

Az alábbi eszközök ugyanilyen relevánsak. A korrodált csúszkák rámennek acipzáros dugattyús élettartam teszterhogy a korrózió utáni üzemi erőt inkább mérni lehessen, mint tapintással megítélni. Ahol egy tengeri program megköveteli, a hardver elöregedetthőmérséklet és páratartalom kamraa sónak való kitettség előtt, ami közelebb áll ahhoz a valós szekvenciához, amelyet az alkatrész a fedélzeten tapasztal, mint önmagában a sóköd. És ahol egy fém alkatrészt ragasztanak, nem pedig mechanikusan rögzítenek, a csatlakozást utólag lehúzzák aszakító- és hámlasztó teszter, mert a só behatolása a kötési vonalon jóval azelőtt csökkenti a tapadást, hogy az láthatóvá válna.

Mit kell megadnia a vevőnek

Az a hardverspecifikáció, amely szerint "sópermet tesztelve" nem ér semmit. Négy tétel teszi végrehajthatóvá.

Nevezze meg a szabványt és a verziót – ASTM B117 vagy ISO 9227, és ha az utóbbi, akkor melyik változatot, mivel a semleges, az ecetsav és a rézgyorsított sóspray nem felcserélhető, és egymással össze nem hasonlítható eredményeket ad. Nevezze meg az időtartamot órákban! Nevezze meg külön a fehérrozsda és a vörösrozsda elfogadási kritériumát, és adja meg, hogy a teszt után szükséges-e a működési ellenőrzés. És nevezze meg, hogy mely összetevők tartoznak ide, mert a specifikációban szereplő „hardver” és az anyagjegyzékben szereplő „hardver” ritkán ugyanaz a lista; Gyakran feltételezik, hogy a csúszkák és a húzók benne vannak, és gyakran nem.

Azoknak a vásárlóknak, akik saját jóváhagyott hardverüket szállítják, továbbra is a tételszintű sópermet adatait kell kérniük az egyszeri tanúsítvány helyett. A bevonat vastagsága és passziválási minősége gyártási tételenként változik a bevonatoló műhelyben, és a tizennyolc hónappal ezelőtt tanúsított komponens nem bizonyíték a tartályban lévő tételre.

Gyakran ismételt kérdések

48 óra sópermet megegyezik a szolgálati év egy bizonyos számával?

Nem, és minden olyan szállító, aki konverziót kínál, túlbecsüli, hogy a módszer mire képes. A sóspray egy összehasonlító és szűrőeszköz: azonos körülmények között rangsorolja a bevonatokat egymáshoz és egy meghatározott küszöbértékhez képest. A valós élet a nedves-száraz kerékpározástól, az UV-sugárzástól, a mechanikai kopástól, az öblítési szokásoktól és a hőmérséklettől függ, amelyek egyike sincs jelen a kamrában.

A rozsdamentes acél hardver immunis?

Nem. Az ausztenites rozsdamentes acélminőségek jól ellenállnak az általános korróziónak, de ki vannak téve a lyuk- és réskorróziónak kloridos környezetben, különösen ott, ahol az alkatrész a szövethez vagy hevederhez ül, és nedves marad. Az osztályzat itt lényegesen számít, és ez az egyik olyan terület, ahol a „rozsdamentes” specifikáció helyettesítést igényel.

Egész kész zacskókat lehet tesztelni, vagy csak alkatrészeket?

Mindkettő a kamra kapacitásától függően. A legtöbb döntés a bejövő ellenőrzésnél az alkatrésztesztelésnél születik meg, mivel gyorsabb és elkülöníti a változót. Az összeszerelési szintű tesztelést akkor hajtják végre, ha a probléma egy kölcsönhatás – egy fémillesztés egy meghatározott bevont szövethez, vagy a hardver, amely a terméken máshol érintkezik egy eltérő fémmel.

A tesztelt mintákat újra felhasználják?

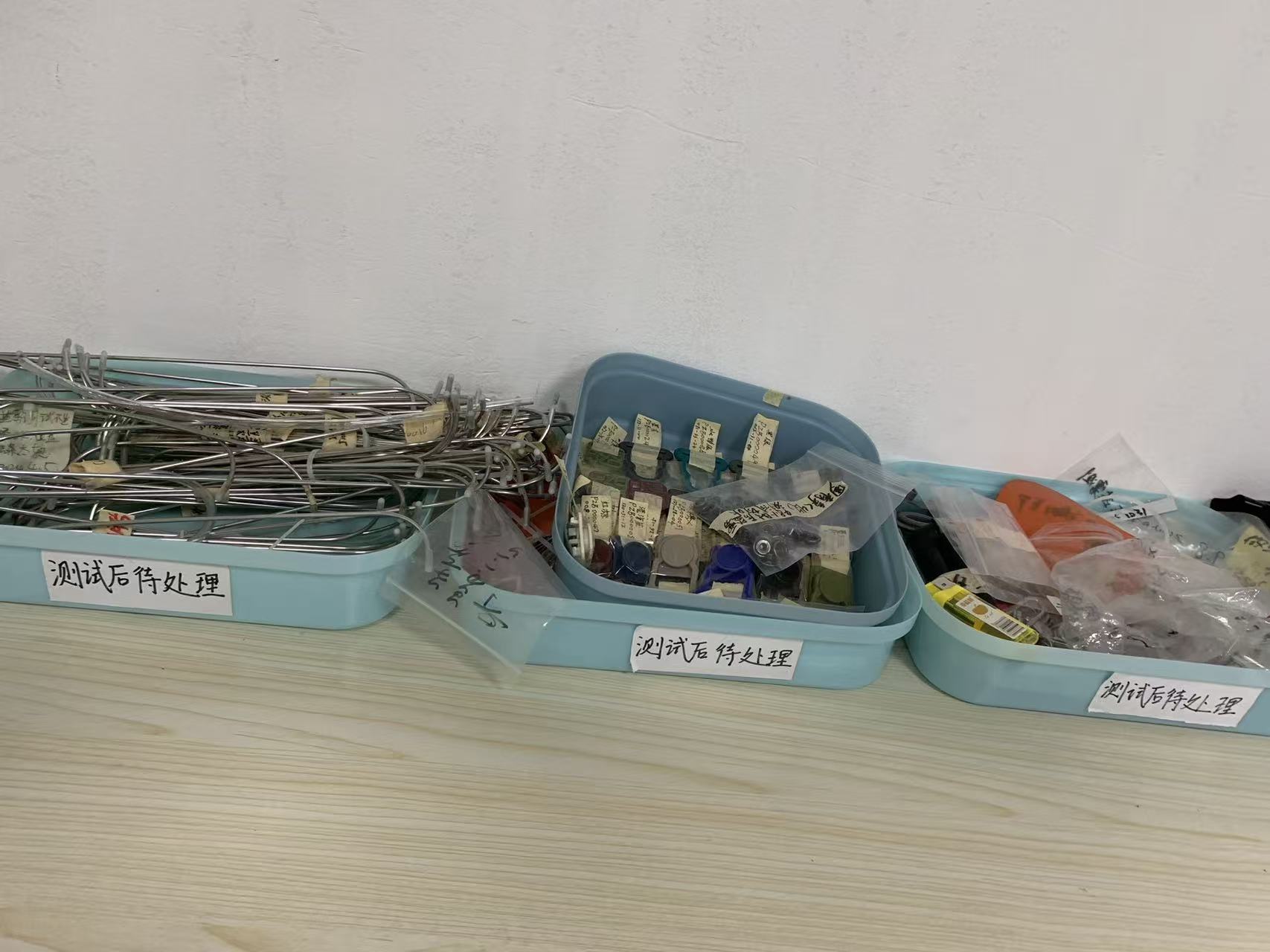

Soha. A sópermet pusztító hatású, függetlenül attól, hogy egy alkatrész áthalad-e vagy sem, és a szabaddá vált alkatrészeket felcímkézik, és ártalmatlanítás céljából tárolják, nem pedig visszakerülnek a gyártási készletbe. Ez bevett gyakorlat a roncsolásos tesztelésünk során, és ellenőrizhető.

Futtathatja-e az ügyfél saját korróziós protokollját?

Igen. Az időtartamot, a sóoldat-koncentrációt, a szöget, az átvételi osztályozást és a teszt utáni funkcionális ellenőrzéseket az eljárás határozza meg, nem pedig a gép rögzíti. Ha egy márka protokollja olyan ecetsavat vagy rézzel gyorsított körülményeket ír elő, amelyek kívül esnek a házon belüli hatókörünkön, belsőleg futtatjuk a semleges sópermet képernyőt, és a megadott változatot egy akkreditált, harmadik fél laboratóriumába irányítjuk.

Hol van ez a sorozatban

A sóspray az egyetlen olyan teszt laboratóriumunkban, amely megvizsgálja a zacskó egy részét, amelyre a legtöbb ember nem gondol addig, amíg az le nem működik. A szövet, a hegesztési varratok és a varratok felkeltik a figyelmet; a csat, a csúszka és a D-gyűrű dönti el, hogy a termék használható-e még a harmadik évben. Különösen a tengeri és halászati ​​programok esetében ezek azok az összetevők, amelyek alapján a márka vásárlói megítélik.
