Technikai csomag vízálló táskához – mit kell megadni

A Sealock vízálló táskagyártó és OEM beszállító. A technológiai csomag nem hangulattábla vagy vázlat – ez az a dokumentum, amely lehetővé teszi a gyár számára, hogy találgatások nélkül megépítse a termékét, és a minősége dönti el, hogy két vagy öt körben hagyja jóvá a mintát. A szabványos műszaki csomagsablonok ruhákhoz és hagyományos táskákhoz készültek, és ésszerű kiindulópontot jelentenek.De egy hegesztett vízálló táskának öt olyan részre van szüksége, amelyeket egyetlen ruhasablon sem tartalmaz, és ezek elhagyása miatt a vízálló projektek elakadnak a mintavételkor. Ez az útmutató mindkét réteget lefedi.

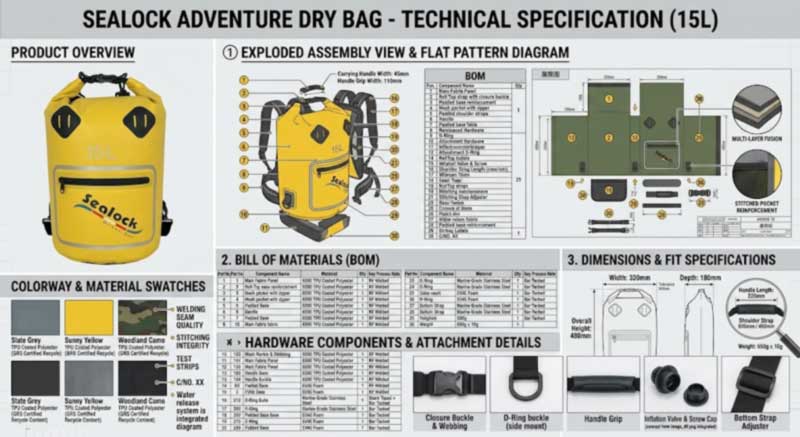

A standard szakaszok, röviden

Szakasz	Mit kell tartalmaznia
Címlap	Stílusnév és szám, dátum,verziószám, kapcsolat
Lapos vázlatok	Elöl, hátulésoldalán, kiemelő vonalakkal minden varráshoz, zsebhez, záráshoz és hardverpozícióhoz
Mérési diagram	Minden mérési pont cm-ben és hüvelykben, mindegyikben ameghatározott mérési pontés egy tolerancia
Anyagjegyzék	Minden alkatrész összetétellel, tömeggel, vastagsággal, színreferenciával, mérettel és egységenkénti mennyiséggel
Építési megjegyzések	Az egyes részek összeillesztése és befejezése
Színvonalak	Pantone vagy aláírt színkártya komponensenként, nem csak "fekete"
Márkaépítés	Logo artwork, módszer, méret és pontos elhelyezés; címkék és hangcímkék
Csomagolás	Polizacskó, doboz, vonalkód, karton mennyiség és karton jelölés

Két megjegyzés az alapokról a vízálló-specifikus anyag előtt.Csak az elölnézet a klasszikus kezdő hiba— egy gyár egyetlen mintadarabot sem tud levágni a teljes építési kép nélkül. Éshatározza meg a mérési pontokat: a magasságot fogantyúval vagy anélkül mérik? A meghatározatlan mérési pont műszakilag helyes és hibás mintát állít elő.

Első kiegészítés: Adja meg az értékelést számként és tesztként

A "vízálló" nem specifikáció. Ez a szó az, ami ebben a kategóriában több vitát okoz, mint bármelyik másik, mert két fél őszintén használhatja, és mást jelenthet.

Írd három sorként:

• A minősítés– például az IPX7, amely 30 perces, 1 méteres mélységben történő merülésként van meghatározva. Ha IPX8-at ad meg,adja meg a mélységet, mert az IPX8 folyamatos merítést jelent 1 méteren túl a gyártó által megadott mélységig. A mélység nélküli IPX8 állítás nem ellenőrizhető.
• Ahol ellenőrizve van— a kész zacskón, nem egy szövet hidrosztatikus ábrából következtetve. A megfelelő szövet nem minősíti az összeszerelt terméket.
• Rekeszenként– és ez az, amit a vásárlók hiányolnak. Ha a kialakításnak van egy lezárt fő rekesze és egy elülső cipzáras zseb, akkor ezek nem teljesítik ugyanazt. Értékelje mindegyiket külön-külön a műszaki csomagban, és vigye be ezt az értékelést az adatlap példányába. Megakadályozza a felülvizsgálatot, amely szerint a táska szivárgott, amikor a fő rekesz száraz maradt.

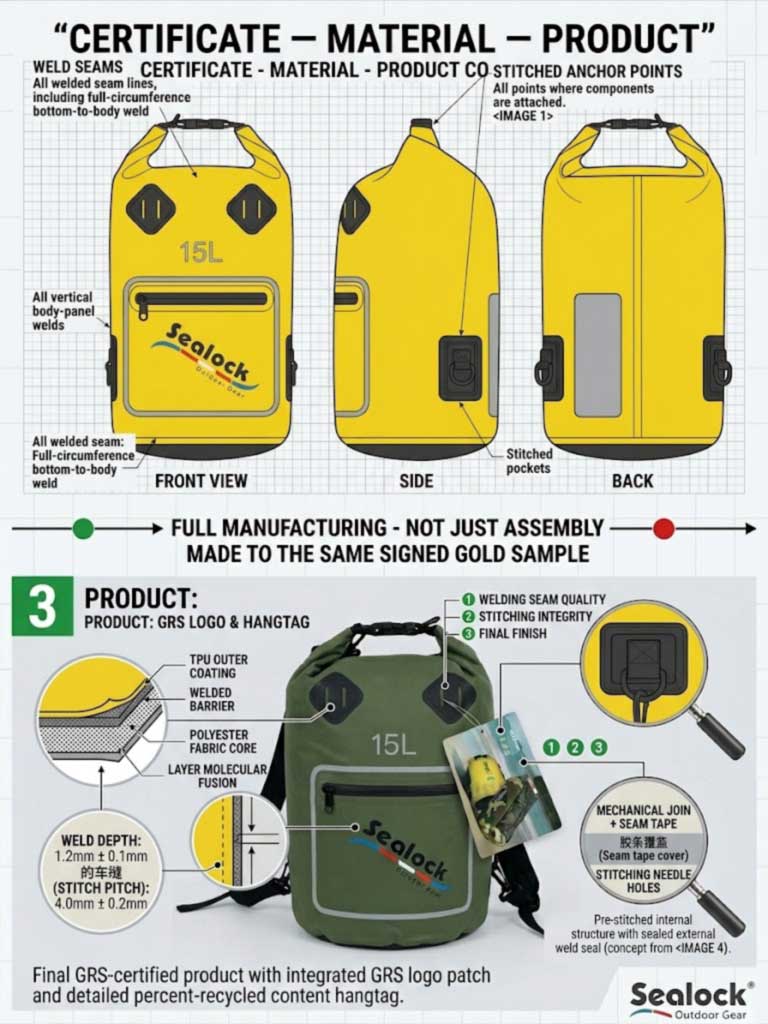

Második kiegészítés: csatlakozási ütemterv, varrásról varrat

A ruhatechnikai csomag varrásonként öltéstípust ír elő. A vízálló technológiai csomagnak először valami alapvetőbbet kell felhívnia:a csatlakozási mód. A termék minden varrása három dolog egyike, és a dokumentumban fel kell tüntetni, hogy melyik:

• Nagyfrekvenciás hegesztés— a lezárt sorompó.
• Varrott— teherhordó kötések, hegesztés előtt síklapokra felhordva.
• Varrva, majd ragasztva— ahol a szerkezeti varrásnak szabadon kell maradnia.

Ezután adjon hozzá egy építési megjegyzést, amely az egész összeállítást szabályozza, mert ez senki számára nem nyilvánvaló, aki a varrott gyártásból származik:a szerkezeti varrás megelőzi a hegesztést.A hegesztés utáni varrás kilyukasztja a kész varrást, és vízáteresztővé teszi. Ennek a mondatnak a technológiai csomagba helyezése megszünteti a sorrenddel kapcsolatos kétértelműségeket.

Harmadik kiegészítés: Behatolási ütemterv

Ez a szakasz egyetlen szabványsablonban sem létezik, és ez az, amely leginkább befolyásolja a szerszámköltséget és az átfutási időt.Minden olyan jellemző, amely áthalad a lezárt héjon, behatolás, és mindegyikhez saját sor kell: szelep, átlátszó ablak, légmentes cipzár, mágnesház, szivattyúegység, lefolyó és minden teherhorgony.

Mindegyiknél adja meg a pozíciót és a tömítési módot. Ennek a gyakorlatban két okból van jelentősége:

• A behatolási pozíciók hatással vannak a hegesztési térképre és így a szerszámra is.A szelep mozgatása szerszámozás után költséges; eldönteni, mielőtt a szerszámozás ingyenes.
• Minden behatolás egy külön folyamatablaksaját paraméterekkel és saját ellenőrzéssel, ami része az árajánlat felépítésének.

Negyedik kiegészítés: hegeszthetőségre előírt anyagok

A „vízálló szövet” feliratú BOM nem BOM. A homályos leírások - "erős anyag", "jó cipzár", "prémium anyag" - arra kényszerítik a gyárat, hogy találgasson, és a tipp az, amit kap. Egy hegesztett termékhez egy helyett négy különálló sort adjon meg:

• Alapszövet és denier— 420D, 500D, 840D; nylon vagy poliészter alap.
• Bevonat típusa, súlya és oldalai— PVC ponyva, TPU bevonattal vagy mindkét oldalon TPU laminálással. Vegye figyelembe, hogy a bevont szövetnek körülbelül 3–5 miliméteres minimális bevonatvastagságra van szüksége a megbízható hegesztéshez.
• Hegeszthetőség— az anyagnak poláris hőre lágyuló műanyagnak kell lennie. PVC, TPU, nylon, PET és EVA hegesztés; A polipropilén és a polietilén nem, és bizonyos gumi alapú bevonatok, például a Hypalon csak varrhatók vagy ragaszthatók.
• A csatlakoztatott alkatrészek kompatibilitása— a szelepkarimának, a cipzárszalagnak és az ablakfóliának kompatibilisnek kell lennie a belső felülettel, mert a hasonló anyagok közötti kötések lényegesen megbízhatóbbak, mint a különböző műanyagok közötti ragasztókötések.

Adja meg a célpiacot is, hogy a megfelelést inkább az EU-ban, az Egyesült Királyságban vagy Kaliforniában tervezték, mintsem felfedezték: adja megftalátmentes és REACH-kompatibilisírásban kell elkészítenie, és megköveteli a vizsgálati jelentést az Ön tényleges specifikációjával összhangban.

Ötös kiegészítés: terhelési pontok tesztelt terhelés mellett

A "megerősített hevederek" a padlóra hagyják a legfontosabb döntéseket. Minden teherhorgonyhoz – vállheveder, csípőöv, húzófogantyú, D-gyűrű, rögzítőfül – adja meg:

• Stitch architektúra— box-X, ahol van hely, bár-tack, ahol nincs. Vegye figyelembe, hogy a rúd tapadási sűrűségét a terhelésre kell beállítani, nem pedig maximalizálni, mivel a túlzott tapadás gyengíti az alapszövetet.
• Szál— ragasztott nylon vagy ragasztott poliészter, Tex 40 vagy nehezebb.
• Öltések hüvelykenként és a heveder beillesztési mélysége.
• A terhelést minden horgonynak el kell bírnia, és hogy statikusan vagy ciklusosan tesztelték-e. A rögzítő hardvereknél a kerékpározás fontosabb – a statikus húzást tartó fül ismételt dinamikus terhelés esetén is meghibásodhat.

Tűrések: Reális, nem dekoratív

Az általános gyakorlat kb±5 mm puha zacskóknál és ±3 mm strukturált zacskóknál, de a hasznos elv az, hogy a tűréshatárok nem lehetnek egységesek a terméken belül. A logó helyzete, a páros fogantyú rögzítése és a záródási igazítás szigorúbb ellenőrzést igényel, mint egy puha zsák teljes szélessége. Két figyelmeztetés:

• Ne adjon hozzá tetszőleges tűréseket, hogy a dokumentum technikainak tűnjön.Beszélje meg a reális termelési eltéréseket a gyárral az első minta után, és állítsa be azokat bizonyítékok alapján.
• A hegesztési munka vágáskor szorosabban fut.A hegesztett varratnál nincs ráhagyás az elsodródás elnyelésére, így a panelek pontosságát jobban ellenőrzik, mint a varrott gyártás során – érdemes tudni, amikor elvárásokat fogalmaz meg.

Tedd a teszttervet a csomagba

A leghasznosabb kiegészítés, amit egy vízálló vásárló tehet, mert a vizsgálati módszerben meg kell állapodnielőttömlesztett gyártás – meghatározza a hegesztési varrat szélességét, a záródást és a szövetet, és nem lehet tesztelni, hogy a zsák megépítése után víz alá süllyeszthető-e. Adja meg:

• Mely vizsgálatok alkalmazhatók – valódi víz alá merítés, légbuborék-teszt, negatív nyomású szivárgás meghatározása, terhelési ciklus.
• Akár gyártási mintákon, akár termelési egységeken futnak.Egy tökéletes gyártás előtti minta bizonyítja a tervezést; a futásból húzott egységek bizonyítják a tételt.
• AQL szinten, és milyen csomagolási százaléknál fut le a végső ellenőrzés.
• Milyen bizonyítékokat kap – az ellenőrzési fényképeket és feljegyzéseket, valamint azt, hogy az SGS vagy a QIMA ellenőrzést megszervezték-e.
• Hogy aaláírt aranymintamindkét fél fogja tartani. Enélkül az ellenőrzésnek nincs mérhető célja.

A hibák, amelyek két mintakört ötré változtatnak

• Referencia képek méretek, anyagok vagy építési megjegyzések nélkül.Ez arra kényszeríti a gyárat, hogy találgasson, és a találgatás az, ami azt a mintát adja, amelyet nem akart.
• Csak elölnézet.Nincs oldal vagy hát, azt jelenti, hogy nincs minta.
• Meghatározatlan mérési pontok.A fogantyúval vagy anélküli magasság megváltoztatja a választ.
• Homályos BOM bejegyzések.A "jó cipzár" nem adható meg; "zárt vízálló cipzár, öntött foglánc, teljes hosszúságban".
• Nincs rekeszenkénti besorolás.A legtöbb „kiszivárgott” panasz forrása olyan termékekkel kapcsolatban, amelyeknél a fő rekesz rendben volt.
• Verzióvezérlési hibák.A régi rajzok, az újabb darabjegyzék és az elavult logógrafikák még akkor is hibás mintát készíthetnek, ha minden egyes fájl professzionálisnak tűnik. Számozzon meg minden verziót, és adja meg, hogy melyiket váltja fel.
• Elfelejtve a csomagolást és a címkéket.A táska tökéletes lehet, ha a vonalkód, az eredetcímke, a gondozási kártya vagy a karton jelölése hibás.

Mi történik, amikor megérkezik a csomag

A teljes csomag lerövidíti a fejlesztést, mert eltávolítja az értelmezési lépést. Folyamatunk ettől kezdve: átnézzük a rajzothegeszthetőségés jelöljön meg minden olyan geometriát, anyagot vagy behatolást, amely problémákat okoz, adja meg az egységárat a szerszámmal külön, ahol egyedi szerszámra van szükség, majd vegyen mintát – jellemzően két ellenminta körben – és írjon alá egy aranymintát, amelyet mindkét oldalon tartanak, mielőtt tömegesen kiválogatják. A mintavétel a bonyolultságtól függően 3–15 napig tart, a gyártás 20–45 nappal a jóváhagyást követően, Dongguanból vagy Ho Si Minh-városból.

Ha nem rendelkezik technológiai csomaggal, a kezdéshez elegendő egy referenciaminta, valamint a tervezett felhasználás, kapacitás, célár és piac; a specifikációt Önnel együtt készítjük el, nem pedig találgatjuk.

Meghatározandó alapmodellek

Kép	Modell	Hasznos kiindulópontként	MOQ
	SL-D693 csőszáraztáska ablakkal és cipzáras zsebbel- 15L / 20L; 500D PVC ponyva;IPX7; átlátszó ablak; száraz-nedves elválasztás; levehető heveder; POM csat.	Működő példa a rekeszenkénti besorolásra és az ablakáttörésre	300
	SL-J033 vízálló expedíciós csomag– 45/55/65 liter; TPU 420D nylonon;IPX8gumi tömítőszalag, áthajtható fedél és kompressziós heveder; párnázott heveder, szegycsontszíj, párnázott csípőöv, fogantyú.	Terhelési pont specifikáció és deklarált mélységbesorolás	300-500
	SL-P1133 kompressziós táska kézi szivattyúval- 48 × 29 × 10 cm, 13,9 liter; csavaros tömítésű szelep menetes kupakkal és tömítéssel; hegesztett átlátszó TPU ablak; zárt vízálló cipzár.	Behatolási ütemterv – szelep, ablak és cipzár egy testben	300
	SL-E102 száraz hátizsák— 15L / 20L / 30L méretenkénti méretekkel; 500D PVC háló; egyedi színek és méretek.	Méretlétra a megosztott szerszámokon – hogyan lehet hatékonyan meghatározni három SKU-t	300

GYIK: Vízálló táska műszaki csomagok

K: Mi kell egy vízálló műszaki csomagnak, ami egy normálhoz nincs?
V: Öt dolog – egy besorolás egy számmal a vizsgálati módszerrel és rekeszenként, egy összeillesztési ütemterv arról, hogy mely varratok vannak hegesztve és melyik varrva, behatolási ütemterv, amely felsorol mindent, ami átmegy a héjon, hegeszthetőségre meghatározott anyagok és terhelési pontok tesztelt terheléssel.

K: Hogyan írjam le a vízálló követelményt?
V: Minősítésként, ellenőrzési pontként és hatókörként. Például: IPX7, a kész táskán igazolva, csak a fő rekeszben, az elülső zseb vízálló minősítéssel. Ez a mondat megakadályozza a legtöbb vitát ebben a kategóriában.

K: Miért olyan sokat számít a behatolási ütemezés?
V: Mivel a szelep, az ablak, a cipzár és a horgony helyzete befolyásolja a hegesztési térképet és így a szerszámot. A szerszámozás előtti döntés nem kerül semmibe; ezek utána költöztetése drága.

K: Milyen tűréseket használjak?
V: Körülbelül ±5 mm puha zacskóknál és ±3 mm strukturált zacskóknál, ahol az igazítás számít – a logó helyzete, a párosított rögzítések, a záródás beállítása – meg kell húzni. Ne alkalmazzon egységesen tetszőleges tűréseket a technikai megjelenés érdekében; állítsa be őket a gyárban az első minta után.

K: Nincs műszaki csomagunk. Kezdhetjük még?
V: Igen. Kezdésnek elegendő egy referenciaminta, a tervezett felhasználás, a kapacitás, a célár és a célpiac, és elkészítjük Önnel a specifikációt. Amit nem teszünk, az az, hogy kitaláljuk – a találgatás az, amibe kerül a mintakör.

K: Mi a leggyakoribb oka annak, hogy egy projektnek extra mintakörre van szüksége?
V: Verzióvezérlés. A régi rajzok, az újabb darabjegyzék és az elavult grafikák még akkor is hibás mintát készíthetnek, ha minden fájl professzionálisnak tűnik. Számozzon meg minden verziót, és egyértelműen jelezze, hogy melyik melyiket váltja felül.
