Hogyan tesztelik a vízálló telefontasakokat

A Sealock vízálló telefontasak gyártója és OEM beszállítója. A piacon minden tasakot vízállónak neveznek; sokkal kevesebbet teszteltek oly módon, ami bármit is jelent. A rés itt többet számít, mint bármely más vízálló terméknél, mert az ügyfél nem egy nedves törülközőt kockáztat, hanem a telefonját. Ez az útmutató végigvezeti a telefontasak tényleges tesztelését, a minősítés mögötti nemzetközi szabványtól a gyártósoron végzett ellenőrzésekig, a szállítmány végső ellenőrzéséig és a három perces tesztig, amelyet a vásárló saját maga is lefuttathat.

A minősítés mögötti szabvány

A vízbehatolási minősítések az IEC 60529 szabványból származnak (egyenértékű EN 60529, a kapcsolódó szabványokkal, beleértve az ISO 20653, AS/NZS 60529 és JIS C 0920 szabványokat). A skála a függőleges csepegtetéstől egészen a nagynyomású gőztisztításig tart, és minden szint egy valóban más teszt, saját berendezéssel, áramlási sebességgel és időtartammal:

Értékelés	Állapot	Tesztparaméterek
IPX0	Nincs védelem	Nem tesztelt
IPX1	Függőleges csepegés	1 mm/perc 10 percig, az elem 1 ford./perc sebességgel forog
IPX2	Csöpögő, 15°-ban döntött	3 mm/perc, normál helyzethez képest 15°-ig megdöntve
IPX3	Vízpermetezés	Függőlegestől ±60°-ig permetezzen; oszcilláló cső 60°-os ív felett, vagy ~10 l/perc fúvóka, min. 5 perc
IPX4	Fröccsenés bármely irányból	Ugyanaz a készülék ~180°-os ívben (vagy forgótányér 5 ford./percnél); az elterjedt „fröccsenésmentességi” mérce
IPX5	Vízsugarak	6,3 mm-es fúvóka, 12,5 l/perc ~30 kPa-nál, 2,5-3 m-ről, min. 3 perc
IPX6	Erőteljes vízsugarak	12,5 mm-es fúvóka, 100 l/perc ~100 kPa-nál – zuhogó eső és mosás körülményei
IPX7	Ideiglenes merítés	1 méter 30 percig
IPX8	Folyamatos merítés	1 méteren túl a gyártó által megadott mélységig és időtartamig
IPX9K	Nagynyomású, magas hőmérsékletű fúvókák	Négy fúvóka 0°, 30°, 60° és 90°-ban; ~80–100 bar 80±5°C-on – ipari és autómosás

Két dolog, amit a vásárlók tévednek a mérleggel kapcsolatban

Először is, az értékelések nem kumulatívak.Az IPX7 besorolású terméket nem feltétlenül IPX5 vagy IPX6 minősítéssel ellenőrizték a vízsugár ellen, mert a behatolás fizikája jelentősen eltér – a tartós statikus nyomás más probléma, mint az erősen irányított sugár. Ezért a mindkettőt igénylő termékeket tesztelik, és IPX6/IPX7 vagy IPX6/IPX8 címkével látják el, ahelyett, hogy azt feltételeznénk, hogy a magasabb szám mindent lefed.

Másodszor, az IPX1-től IPX6-ig permetezési tesztek, nem pedig merítési tesztek.Esőt, fröccsenést és tömlőtisztítást szimulálnak – hasznos mércék egy kabát, hangszóró vagy lámpatest esetében, de nem relevánsak egy olyan termék esetében, amelynek teljes célja a víz alá kerülés. Az IPX4 besorolású telefontasak semmit sem mond az úszóknak. Éppen ezért ebben a kategóriában csak két szintnek van jelentősége:

• IPX7— 30 ​​percig 1 méterig merítve. A szabvány pontos a geometriát illetően: az elem alja legfeljebb 1 méterrel, a teteje pedig legalább 15 cm-rel a felszín alatt található. Fix, megismételhető teszt.
• IPX8— folyamatos merülés 1 méteren túl, feltételek melletta gyártó határozza meg. A gyakorlatban ez gyakran 3-5 atmoszférán végzett vizsgálatot jelent, ami nagyjából 30-50 méter víznek felel meg. Mivel a feltételeket a gyártó határozza meg, az IPX8 állításnak csak akkor van értelme, ha a mélységet és az időtartamot deklarálják.

Ez az utolsó pont a leghasznosabb dolog, amit a vásárló tudhat. Az „IPX8” önmagában nem ellenőrizhető; Az „IPX8-tól 30 méterig” egy olyan állítás, amely tesztelhető és auditálható.

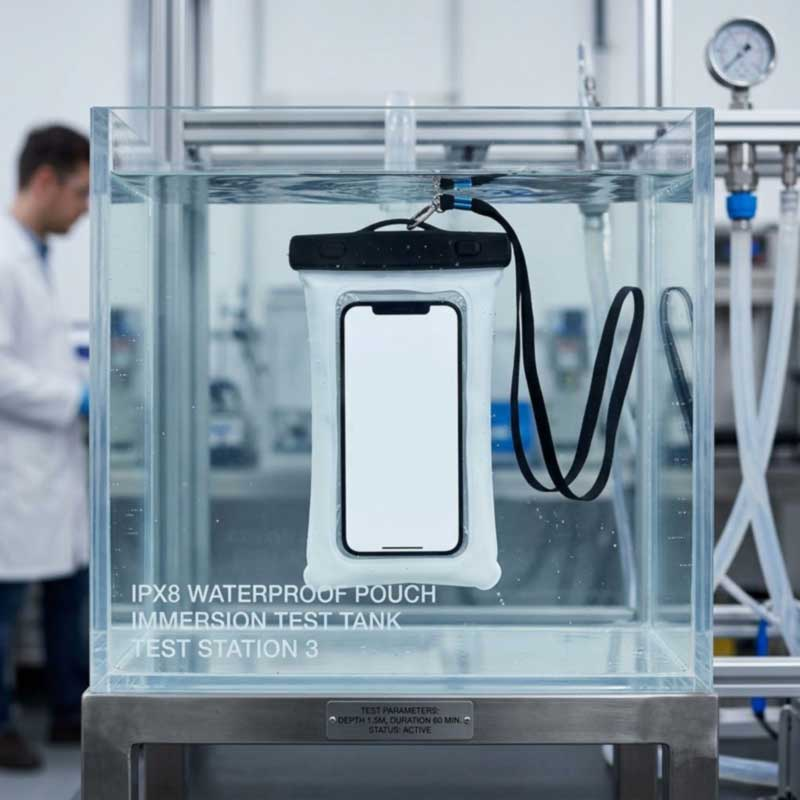

Hogyan zajlik a laboratóriumi merülési teszt

Az eljárás fegyelmezettebb, mint a „vízbe tenni és meglátni”:

1. Beállítás— a tétel pontosan úgy van bezárva, ahogy a felhasználó bezárná, minden tömítés és zár be van kapcsolva, és minden olyan nyílást szimulálnak, amelyen általában heveder vagy szerelvény található.
2. Tartály- elég nagy ahhoz, hogy teljesen bemerítse a tárgyat anélkül, hogy az alját érintené, tehát a megadott mélység valódi.
3. Merítés— meghatározott mélységben tartva a meghatározott ideig; IPX7 esetén ez 1 méter 30 percig.
4. Tájolás— döntés születik a tétel különböző szögekben történő teszteléséről, mivel a pecsét eltérően viselkedhet attól függően, hogy melyik oldal van a legfelső oldalon.
5. Eltávolítás és ellenőrzés— a tételt kívülről megszárítjuk, felnyitjuk, és megvizsgáljuk, hogy behatol-e. A belsejében lévő nedvszívó papír még nyomokban is felfedi a nedvességet.

Az IPX8-as termékek esetében a szigorú minősítési protokoll tovább megy: először nyomás-csökkentő szűrés, statikus merítés a névleges mélység 1,5-szeresére a névleges időtartamra, dinamikus merülési ciklusnyomás nulla és névleges mélység között akár ezerszeresére, majd ismételt nyomás-csökkenő teszt annak kimutatására, hogy a tömítés leromlott-e a ciklus során. Lényeges, hogy a környezeti előkezelésnek – termikus öregedésnek, páratartalomnak és UV-sugárzásnak – meg kell történnieelőttbemerítés, tehát a teszt egy olyan tasakot tükröz, amelyik egy nyarat a napon élt, nem pedig egy frissen kikerült zsákot.

A tesztelés nem a kész tasaknál kezdődik

Mire egy tasak elkészül, a legtöbb változó, amely eldönti, hogy lezárja-e, már be van zárva. Ezért a tesztelés három szinten zajlik a gyártás során:

• IQC – bejövő: a film vastagsága, tisztasága és tapadása az aláírt szabvány szerint ellenőrzött; a tömítések visszapattanó rugalmasságát ellenőrizték; Az ABS zár hardver mérete és szilárdsága ellenőrizve. A fólia tételes változata megváltoztatja az optikát és a test tömítésének módját is.
• IPQC – folyamatban: a tömítések és hegesztési varratok integritása, az ablakbeállítás, a záróelem beszerelése és a zsinór-horgony szerelvény ellenőrzése a vonalon a tasakok építésekor, a próbatömítések minden tétel előtt lefuttatva, így a paraméterek bizonyítottak, nem pedig feltételezések.
• OQC – kimenő: AQL mintavétel, merítési tesztelés és összehasonlítás az aláírt aranymintával, elérhető SGS vagy QIMA ellenőrzés és tanúsítás.

A teszt, ami megfogja, amit a víz kihagy

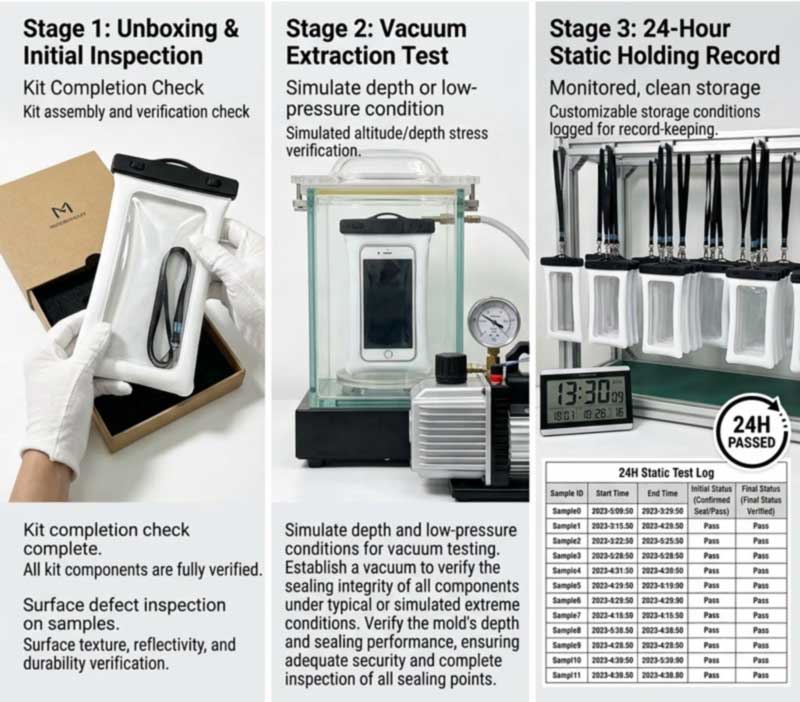

A merítésnek van egy vakfoltja: a hiba elég kicsi lehet ahhoz, hogy harminc percet elhaladjon a víz alatt, és hetekkel később is meghibásodjon az ügyfél. Ezért a Sealock szigorúan végrehajtja a teljes ügyfél-ellenőrzési eljárást a késztermékeken —kicsomagolás, vákuumos elszívás, 24 órás statikus pihentetés és légszivárgás meghatározása.

A logika egyértelmű. Vákuumot hozva a tömítést az ellenkező irányú tartós nyomáskülönbség alá helyezi, majd huszonnégy óra zavartalanul időt ad a szivárgási útvonalnak, hogy felfedje magát. Egy lyuk, amely túl kicsi ahhoz, hogy egy rövid ürítéskor látható víz beengedje, egy teljes nap alatt is vákuumot fog kivérezni. Ugyanezt az elvet alkalmazzák a legszigorúbb IPX8 protokollok is, amikor a nyomáscsökkentő szűréssel zárják a merülési vizsgálatot – a lassú szivárgások nyomásváltozásként jelennek meg jóval azelőtt, hogy nedves szövetként megjelennének. A telefont őrző terméken ez az árrés az elégedett vásárló és a tönkrement készülék közötti különbség.

A többi teszt, amelyet egy tasaknak teljesítenie kell

A vízszigetelés szükséges, de nem elegendő – még mindig meghibásodott egy lezárt tasak, amely elveszíti a telefont egy törött kapocsról. A támogató csomag a következőket tartalmazza:

Teszt	Mit bizonyít
Tömítési kötés és lehúzási szilárdság	A hőszigetelő vagy hegesztési varrat összeolvadt, nem csak préselve
Záró kerékpározás	A zár vagy a cipzár többszöri használat után is tömít
Megrántás a zsinóros horgonyon	A tasak tartja a telefont – ez a vezető hibamód
Film tisztaság és kopás	Az ablak érintésre és fotózásra használható marad
Felhajtóerő ellenőrzése	Lebeg benne a céltelefonnal, nem üresen
UV, termikus és só spray	A fóka túléli a napsütéses, meleg és tengervízi szezont
Funkció ellenőrzés	Az érintőképernyő, a Face ID és a hívások a filmen keresztül működnek

Harmadik fél tanúsítása

A házon belüli eredmény a gyár szava; egy harmadik féltől származó jelentés bizonyíték arra, hogy a vevő meg tudja mutatni a saját ügyfeleit. Az SGS vagy QIMA ellenőrzés és tanúsítás bármely programon megoldható, és különösen az IPX8-as igény esetén a vásárlók egyre inkább elvárják a deklarált mélységű vizsgálati jelentést, nem pedig egy listára nyomtatott minősítést. Ha Ön beszerzést végez, és egy szállító nem tud ilyet előállítani, kezelje a követelést ellenőrizetlenként.

A háromperces teszt bármely vásárló futhat

A minta jóváhagyása előtt – és érdemes a végfelhasználók számára kiskereskedelmi csomagolásra nyomtatni – egy egyszerű ellenőrzési folyamat következik:

1. Száraz tömítés ellenőrzése– tegyen bele egy összehajtott papírtörlőt, zárja le és zárja le a tömítést, majd finoman nyomja meg. Nem szabad sziszegni a levegőt és nem lehet látható rés.
2. Merülés— merítse a tasakot, benne papírtörlőt 1 méteres magasságban 30 percre. Törölje szárazra, nyissa ki és vizsgálja meg. A teljesen száraz papír bérlet.
3. Mozgáspróba— víz alatt, erősen rázza körülbelül tizenöt másodpercig, hogy szimulálja az úszást, majd ellenőrizze újra. A statikus tömítés és a mozgás alatti tömítés nem ugyanaz.

Két szokást érdemes továbbadni az ügyfeleknek: rendszeresen ismételje meg az ellenőrzést rendszeres használatkor vagy minden leejtés után, és vegye ki a nedvességet mutató tasakot. A tömítés sértetlensége az UV-sugárzás, a hőmérséklet-ingadozás és az ismételt használat hatására romlik, a sérült tömítés pedig nem veszi vissza rugalmasságát.

A termék alapja

Ezek a tasakok a Sealock's-tólvízálló telefontáskasor, mindegyik a fenti rendszer szerint épült és ellenőrzött, és egyenlő kiindulópontként szolgál az OEM-megrendelésekhez – egyik sem rangsorol a másik fölé:

Kép	Modell és specifikációk	Pecsét és minősítés	MOQ

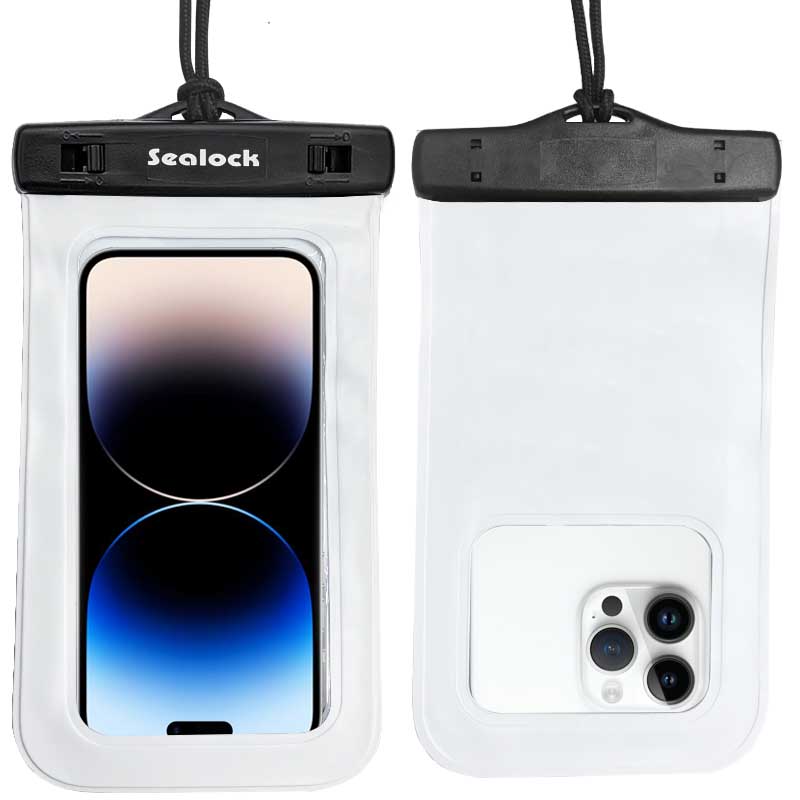

	SL-A064 Univerzális IPX8 telefontáska kameraablakkal- prémium PVC + ABS; külső kb. 22×11,5 cm, belső használható kb. 18,5×9 cm; 7,0"-ig használható; érintőképernyős első ablak + független hátsó kameraablak; Face ID támogatott; 60-70 g; 45 cm-es állítható zsinór.	Kettős tolózár + szilikon csík;IPX8	300

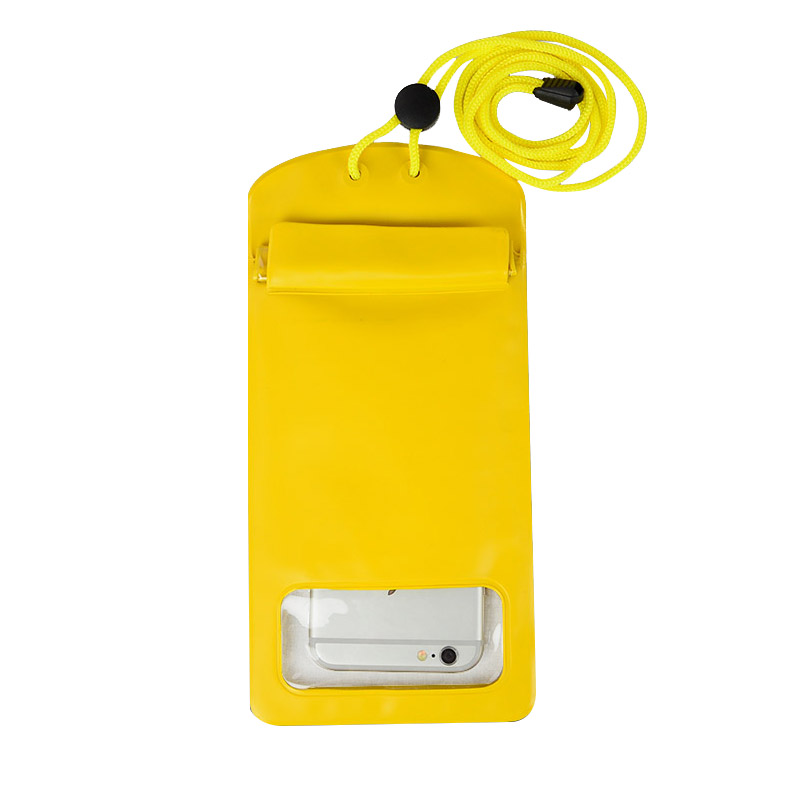

	SL-A101 Dual-Seal IPX8 telefontáska hátsó kameraablakkal– nagy tisztaságú PVC; külső 11×17,5 cm, belső használható kb. 9,5×14,5 cm; 6,5"-ig használható; víz alatti fotózás támogatott; 50-60 g; sárga / fekete / fagyfehér.	Nyomótömítő szalag + ráhajtható habszivacs kompressziós rúd;IPX8	300
	SL-A082 (kicsi) / SL-A083 (nagy) Univerzális vízálló telefontáska— prémium PVC 0,30–0,35 mm + ABS zár; hőszigetelt test; 55–75 g; minősített -20°C és 60°C között; érintőképernyő, Face ID és hívások támogatottak.	Kettős tolózár + összecsukható tömítés;IPX8, 30 m-ig	300
	SL-F170 vízálló cipzáras telefontáska- TPU; 2 literes, hely egy telefonnak, kártyáknak, készpénznek és apróbb dolgoknak; egyedi logó elfogadva.	Vízálló cipzár; HF hegesztett test	500
	SL-A059 Vízálló telefontáska úszáshoz— TPU kompozit szövet 500D vízálló alapon, varratmentesen hegesztett; egyedi méretek; úszáshoz, esőhöz, tengerparthoz, szörfözéshez és evezéshez.	IPX7 vízálló cipzár	500

A tömítések mögött meghúzódó műszaki megoldásokat a mi cikkünkben ismertetjükIPX8 vízálló telefontasak gyártási útmutató, és a specifikáció ellenőrző listája a miOEM vízálló telefontasak testreszabási útmutatója.

GYIK: Telefontasak tesztelése

K: Mi a különbség az IPX7 és az IPX8 teszt között?
V: Az IPX7 rögzített – 1 méter 30 percig, az elem teteje legalább 15 cm-rel a felület alatt. Az IPX8 folyamatos merítés 1 méteren túl a gyártó által meghatározott feltételek mellett, gyakran 3-5 atmoszféra, így a bejelentett mélység az igény részét képezi.

K: Miért nem IPX4-re vagy IPX6-ra értékeli a tasakokat?
V: Mivel az IPX1-től IPX6-ig szórás- és sugártesztek – csepegés, fröccsenés és tömlőleengedés – nem merítés. Kabátként vagy hangszóróként jelentőségteljesek, de a csak IPX4 szabványt átengedő tasak nem mond semmit az úszónak. A víz alatti használatra tervezett termékek esetében az IPX7 vagy a deklarált mélységű IPX8 az egyetlen releváns mérce.

K: A magasabb IPX-szám automatikusan lefedi az alacsonyabbakat?
V: Nem – az értékelések nem kumulatívak. Az IPX7 bemerítés áthaladása nem bizonyítja az IPX5 vagy IPX6 vízsugárral szembeni ellenállást, mivel a tartós statikus nyomás és az erőteljes iránysugár különböző behatolási mechanizmusok. Azokat a termékeket, amelyeknek mindkettőre szükségük van, mindkettőt tesztelik és címkézik.

K: Elég egy IPX8 címke, amikor beszerzést végzek?
V: Nem. Kérje a megadott mélységet és időtartamot, valamint egy tesztjelentést. A megadott mélység nélküli IPX8 besorolás nem ellenőrizhető, és ez a leggyakoribb túlkövetelés ebben a kategóriában.

K: Miért használ vákuumtesztet, valamint merítést?
V: Mert a merítésnek van egy vakfoltja. Egy tűlyuk harminc percig is elhaladhat a víz alatt, és még mindig meghibásodik. Vákuumot húzva és 24 órán keresztül megtartva a lassú szivárgási utak nyomásveszteségként jelennek meg – ugyanez az érv a szigorú IPX8 protokollok szerinti nyomáscsökkentő szűrés mögött.

K: Meg kell vizsgálni a tasakot az öregedés után, nem csak új állapotban?
V: Ideális esetben igen. A bemerítés előtti termikus öregedés, páratartalom és UV-sugárzás a valós élettartamot szimulálja – ez azért fontos, mert a tömítés integritása romlik a napsugárzás, a hőciklus és az ismételt használat hatására.

K: Megszervezheti harmadik fél tanúsítását?
V: Igen – SGS vagy QIMA ellenőrzés és tanúsítás kérésre, amire a vásárlóknak egyre inkább szükségük van arra, hogy igazolják IPX8-igényüket saját ügyfeleik felé.

K: Hogyan ellenőrizhetik az ügyfeleim a saját tasakot?
V: Papírtörlő belsejében, zárja le, szorítsa össze a levegő sziszegéséhez, merítse 30 percre, majd rázza meg, amíg a víz alatt van, hogy tesztelje mozgás közben. A száraz papír bérlet; minden nedvesség a tasak kihúzását jelenti.
