IPX8 vízálló hátizsák gyártási folyamat

A Sealock egy IPX8 vízálló hátizsák gyártó és OEM beszállító. Az IPX8 elérése telefontasakon precíziós probléma kis zárt kötetnél. A 65 literes teherbíró hátizsákon való elérése teljesen más tudományág: centiméter helyett méteres varrat, széles nyílás, amely teljes szélességében egyenletesen kell, hogy tömítsen, víz alatt terhelés alatt meghajló test, és elegendő levegő rekedt ahhoz, hogy belülről valódi nyomást gyakoroljon a záróelemre. Ez az útmutató bemutatja az IPX8-as csomag tényleges felépítését, és az ezt lehetővé tevő záróelem mögötti műszaki számokat.

Miért változtatja meg a problémát a skála?

Az IPX8 folyamatos merülést jelent egy méteren túl, a gyártó által megadott mélységig és időtartamig. Ha egy nagyméretű, puha oldalú csomagoláson találkozunk, négy tényezőt vezetünk be, amelyekkel egy kis zárt tasak soha nem néz szembe:

• Varrás hossza.Egy 65 literes kiszerelés a tasak hegesztett varrásának sokszorosát hordozza. Minden további mérő egy újabb lehetőség a szélső hegesztéshez, így a folyamat konzisztenciája a térfogat növekedésével többet számít, nem pedig kevesebbet.
• Belső levegő mennyisége.A lezárt 65 literes kiszerelés nagy mennyiségű levegőt fog fel. Elmerülve a levegő összenyomódik, és kifelé nyomja a záróelemet és a varratokat – a csomag egyszerre mindkét irányból nyomás alatt áll.
• Hajlítás terhelés alatt.A megrakott csomag deformálódik, amikor hordozzák, leejtik és a hajótesthez vagy sziklához nyomják. Egy zacskó mozdulatlanul ül; egy csomag folyamatosan megdolgoztatja a varrásait.
• Teherhordó áttörések.A heveder, a csípőöv és a húzófogantyú-horgonyok súlyt nehezítenek a testre, amelynek zárva kell maradnia. Egy tasak egy zsinórponttal rendelkezik; egy csomagban nyolc vagy több van.

Miért nem ér oda egy roll-top egyedül?

A roll-top kiváló záróelem, és a megfelelő választás a legtöbb vízálló csomaghoz. Ami nem, az egy nyomásálló tömítés. Labirintus pályát hoz létre, amely legyőzi az esőt, a permetet és a rövid merülést, de tömítőereje a felhasználó kezéből és egy csatból származik – ez nem egy irányított, tervezett tömörítés. A deklarált IPX8-as besoroláshoz a lezárást alkalmazni kell amérhető, megismételhető szorítóerő egy megfelelő tömítésre.

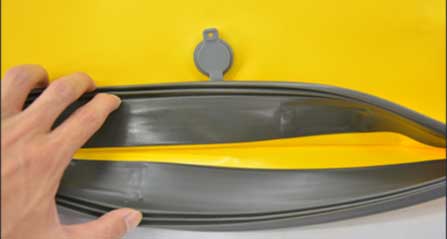

Az IPX8-as csomagszerkezetünk ezt három elem együttes működésével teszi: atermészetes gumi tömítőcsíka nyílás mentén, alehajtható csappantyúamely rá van zárva, és aközponti kompressziós hevederamely rögzíti a szerelvényt. A gumi biztosítja a rugalmasságot; a szárny biztosítja a geometriát; a heveder adja az erőt.

A tömítéstechnika mögött

A kompressziós tömítések olyan számon élnek vagy halnak meg, amelyről ritkán esik szó a zsákgyártás során, és ez szűkebb, mint azt a legtöbben feltételezik.

• A kompressziós sáv.A tömítéshez a gumitömítést az eredeti vastagságának egy százalékával meg kell nyomni. Aaz ideális 40%, a gyakorlati maximum 50%, a minimum pedig nagyjából 10-15%. Alul tömörítse, és nincs tömítés;50% felett túlnyomja, és előfordulhat, hogy a gumi egyáltalán nem pattan fel— állandó rést hagyva ott, ahol a tömítés korábban volt. A záróelem tervezése azt jelenti, hogy erre a szalagra kell tervezni, nem egyszerűen a lehető legerősebb rögzítést.
• Kompressziós készlet.A gumi visszatoló képességét kompressziós készlettel mérik, tesztelveASTM D395. A gyenge kompressziós készlettel rendelkező keverék jól viselkedik az első napon, és fokozatosan leállítja a tömítést. Ez anyagspecifikáció, nem tervezési feltételezés.
• Pihenés.Az összenyomott tömítés helyreállító ereje a beszerelés után hamar mérhetően csökken – egy órán belül az eredeti érték háromnegyede is lehet. A teljes meghibásodás nem valószínű, de a szivárgás lehetségessé válik, ha a tervnek nincs tartaléka. Tehát a befogórendszert inkább a belmagassággal határozzák meg, mint az elméleti minimumot.

A legnehezebb rész: egyenletes befogás a széles nyíláson

Itt különbözik leginkább a nagy kiszerelés egy kis zárt terméktől. A központi kompressziós heveder a legnagyobb erőt a nyílás közepén fejti ki, és fokozatosan kisebb a vége felé. A tömítéstechnika neve az ebből eredő problémának – erőkoncentráció a befogási ponton, az alulnyomástól távol –, és a klasszikus válaszok érvényesek:

• A tömörítés leállamelyek megakadályozzák a tömítés benyomódását a visszapattanási határon túl ott, ahol a heveder a legerősebben húzódik.
• Merevített csappantyú, így a záróerő a nyílás mentén terjed, nem pedig néhány centimétert a heveder két oldalán.
• Az erőgörbéhez kiválasztott tömítésprofil és durométera bezárás valóban hoz, nem egységes ideálhoz.
• Hajtsa be a geometriát a végeken, mivel a felhajtható szárnynak a nyílás mindkét végén sarkot kell fordítania – ugyanaz a sarokcsomózás probléma, amely minden szélesre hajtogatott zárat érint.

Az egyenetlen rögzítés ennek a zárótípusnak a klasszikus meghibásodási módja: a középen tartó és az egyik végén tátongó tömítés tartós nyomás alatt átengedi a véletlenszerű lemerülést és szivárgást. Az egyenletesség ellenőrzése a teljes szélességben, nem csak a hevedernél, kötelező ellenőrzési lépés.

The Shell: Több varrás, kevesebb tolerancia

• Anyag.A 420D nejlonra laminált TPU a megfelelő héj ehhez az osztályhoz – a nylon alapja szakítószilárdságot és kopásállóságot biztosít, a TPU pedig hidrolízisállóságot, UV-stabilitást, hideg rugalmasságot és hegeszthetőséget biztosít. A TPU emellett sokkal jobban tolerálja az állandó hajlítást, amelyet egy terhelt csomag előír, mint egy merev bevonat.
• Hegesztés 27,12 MHz-ensehol nincsenek tűlyukak a sorompóban. Egy nagy csomagon a hegesztési paraméterek stabilitása a teljes gyártási sorozatban az egyetlen legnagyobb meghatározója annak, hogy a tétel megtartja-e a minősítését.
• Megerősített koptató alap.Az alappanel minden más felületnél jobban húzódik, és egy IPX8-as terméken az elhasználódott alap tömítési hiba, nem csak esztétikai sérülés.
• A hegesztés előtt varrt teherhorgonyokat.A hevederek, a csípőöv és a fogantyú horgonyait először nagy feszültséggel varrják a lapos panelekhez, így a perforációk a hegesztett bőr alá kerülnek, és a terhelés szétterül egy varrott lábnyomon. A csak hegesztett horgonyok tartós nyírás hatására lehámlanak.

A gyártási sorrend

1. Anyagbeállítás és vágás— szűk tűréshatárig vágott panelek, mivel a hegesztett varrat nem képes elnyelni a sodródást.
2. Részegység varrás— heveder, csípőöv, hátlap, oldalzsebek és kötőzsinór-rögzítők modulként.
3. Terhelési pont varrás lapos panelekhez— a héj bezárása előtt nagy feszültséggel rögzített horgonyok.
4. Szerszámbeállítás és HF hegesztés— a héj egy folytonos, lezárt bőrré olvadt, eltakarva a varrott lábnyomokat.
5. Tömítés ragasztás— a természetes gumi tömítőcsík a nyílás teljes hosszában pontosan ragasztva. Bármilyen eltérés itt később egyenetlen tömörítési sáv lesz.
6. Féklap és nyomópánt összeállítás— a szárny geometriája úgy van beállítva, hogy egyenesen ráhajtson a tömítésre, a hevederre és a vasalatra rögzítve.
7. Lezárás ellenőrzése— a tömörítést a teljes szélességben ellenőrizték, nem csak a hevedernél.
8. Szivárgás meghatározása és csomagolása.

A termék alapja

Ezek a hegesztett csomagok egyenlő kiindulási pontok egy OEM-megrendeléshez – egyiket sem rangsorolják a másik fölé; az IPX8 építmény az ellenőrzött IPX7 roll-top és légmentesen zárható cipzáras konstrukciók mellett található:

Kép	Modell és specifikációk	Tömítési rendszer és minősítés	MOQ
	SL-J033 vízálló expedíciós csomag– 45L / 55L / 65L (34 × 23 × 58 / 68 / 78 cm); 1916/1968/2043 g; 420D nylonra laminált TPU; nagy teherbírású megerősített koptatóalap; belső hálós zseb; oldalzseb, oldalsó szempilla zsinórok, tépőzáras panel, fényvisszaverő cső; párnázott vállpántok, szegycsontszíj, párnázott csípőöv, fogantyú; sárga/fekete.	IPX8— természetes gumi tömítőszalag + lehajtható csappantyú + központi kompressziós heveder	300-500
	SL-E103 vízálló hátizsák légmentesen záródó cipzárral- 45 liter (30 × 22 × 73 cm); TPU vízálló bevonat; belső számítógépes réteg; minta 15 nap.	Légmentes cipzár – ellenőrzött IPX7, széles, gyors hozzáférés	500
	SL-E090 légmentesen zárható száraz hátizsák- 60 liter (36 × 25 × 80 cm); TPU; fekete, sárga, piros; szállításhoz lehajtható; lebeg.	Roll-top – nagy légtérfogat, felhajtóerő kialakítása miatt	300-500
	SL-E039 TPU száraz hátizsák- 25 liter; 420D nejlon TPU-val bevonva; két állítható vállpánt és egy derékgomb; minta 3-5 nap.	Roll-top – ellenőrzött IPX7 hegesztett TPU héjon	300-500
	SL-E977 kajak száraz hátizsák- 28 liter; 500D PVC 0,5 mm; félkör alakú héj; telefon ablak; többfunkciós zár; oldalsó felfújó/leeresztő szelep; EVA hátlap.	Roll-top szeleppel – szabályozott levegőszabályozás tömített testen	300-500

A tömítési rendszer, a tömítés specifikációja, a kapacitás, a héj anyaga, a kábelköteg-konfiguráció, a hardver és a márkajelzés mind megrendelésenként megadható, vagy a csomag vázlatból is kialakítható. Ne feledje, hogy az SL-J033 három kapacitást futtat egy tömítőplatformon, így egy IPX8 program 45–65 litert képes lefedni három különálló lezárási fejlesztés nélkül.

Minőségellenőrzés az IPX8 csomaghoz

A minőséget három szinten határozzák meg.IQClefedi a bejövő TPU-laminált szövetet a bevonat vastagsága, tapadása és hegeszthetősége, valaminttömítőanyag durométerhez és kompressziós készlethez, valamint hevederek, habszivacsok, csatok és vasalat az aláírt szabványnak megfelelően.IPQClefedi a vágási tűréshatárt, a hegesztési varrat integritását és a varrat szélességét, a tömítések ragasztásának pontosságát a nyílás mentén, a csappantyú és a heveder összeállítását, a teherhorgony varrását ésa tömörítés ellenőrzése a záróelem teljes szélességében— mintahegesztési varratok leválasztási tesztjével minden egyes futtatás elején.OQClefedi az ISO 2859 AQL mintavételt, a bemerítési vizsgálatot a megadott mélységig és időtartamig, valamint az aranyminta összehasonlítását, elérhető SGS vagy QIMA tanúsítvánnyal – és IPX8 állítás esetén a vásárlóknak nem csak a besorolást, hanem a mélységet is tartalmazó vizsgálati jelentést kell várniuk.

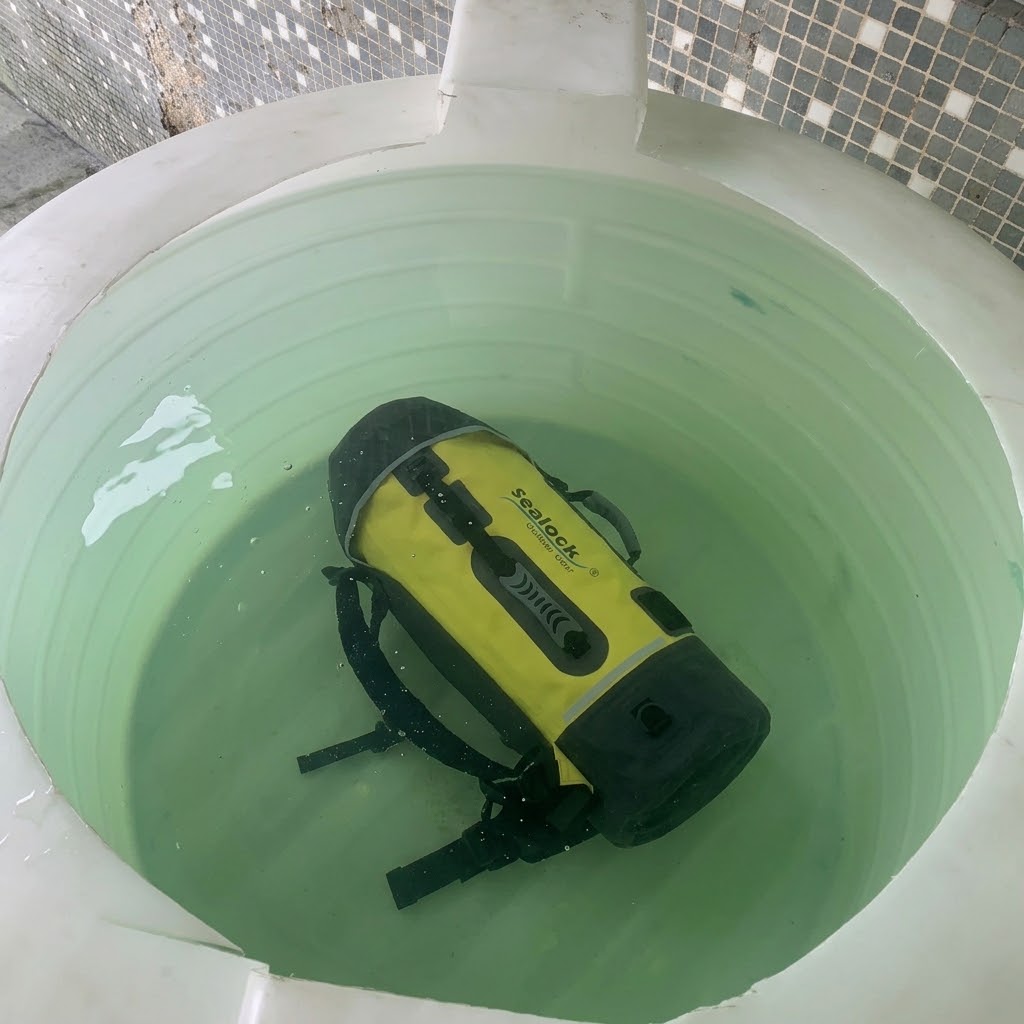

A Sealock szigorúan végrehajtja a teljes ügyfél-ellenőrzési eljárást a késztermékeken:kicsomagolás, vákuumos elszívás, 24 órás statikus pihentetés és légszivárgás meghatározása. Ez többet számít egy nagy kiszerelésben, mint bárhol máshol a kínálatban: a lassú szivárgás, amelyet egy nagy lezárt térfogat elfedhet egy rövid merítés során, még mindig mérhetően kivérzi a vákuumot egy teljes napon keresztül. A labor ezenkívül elvégzi a hegesztési kötési és lehántási szilárdságot, a tömítések összenyomási készletét, a zárási ciklus tesztelését, a varratszilárdságot 1500+ ciklusú terhelési teszttel, valamint a heveder és a csípőöv horgonyainak rángatózós terhelését, kopást, szakadást, szakítószilárdságot, sópermetet, UV-t, színtartósságot és színkülönbséget.

GYIK: IPX8 hátizsák gyártás

K: Miért nem lehet egy roll-top csomag IPX8 besorolású?
V: Mivel a roll-top tömítőereje abból adódik, ahogyan a felhasználó összehajtja és felcsatolja, nem pedig a tervezett összenyomásból. Kiváló eső, permet és rövid merülés ellen – ezért a roll-top csomagjaink az ellenőrzött IPX7 minősítést kapják –, de a deklarált IPX8-hoz egy ellenőrzött, ismételhető szorítóerővel összenyomott tömítésre van szükség.

K: Mennyire kell összenyomni a tömítőtömítést?
V: Meglehetősen keskeny sávba: az eredeti vastagság körülbelül 40%-a ideális, 50% a gyakorlati maximum, és nagyjából 10-15% alatt nincs megbízható tömítés. Az 50% feletti összenyomás azt kockáztatja, hogy a gumi nem fog visszapattanni, ami állandó rést hoz létre.

K: Honnan tudja, hogy a tömítés két év múlva is tömít?
V: A tömörítési készlet megadásával – ASTM D395 szerint tesztelve – ahelyett, hogy feltételeznénk. A gyenge kompressziós készlettel rendelkező keverék az első napon tömít, és fokozatosan leáll. A tömítéseket a bejövő ellenőrzéskor ellenőrzik a durométer és a kompressziós készlet szempontjából.

K: Mi a legnehezebb része egy IPX8-csomagnak?
V: Egyenletes befogás széles nyíláson keresztül. A központi kompressziós heveder középen koncentrálja az erőt, és kevesebbet ad le a végein, így a záróelemhez merevített szárnyra, kompressziós ütközőkre és a tényleges erőgörbéhez igazodó tömítésprofilra van szükség – majd az ellenőrzés során a teljes szélességben ellenőrizni kell a tömörítést.

K: Egy IPX8 csomag lebeg?
V: Egy lezárt csomag felfogja a levegőt és lebeg, ami hasznos – de ugyanaz a beszorult levegő kifelé nyomja a záróelemet, amikor elmerül, ezért a héjat és a tömítést mindkét irányból nyomásra kell építeni.

K: Mit kell kérnünk az IPX8 állítás alátámasztásához?
V: A bejelentett mélység és időtartam, valamint a késztermék vizsgálati jelentése. Az IPX8 a megadott mélység nélkül nem ellenőrizhető, és ez a leggyakoribb túlkövetelés a vízálló felszerelésben.

Beszélj a Gyárral

IPX8-as vízálló hátizsák fejlesztéséhez forduljon a Sealockhoz a telefonszámoninfo@sealock.com.hkvagy +86-769-82009361. Több mint húsz év nagyfrekvenciás hegesztés és ipari varrás egy fedél alatt, tömítéssel lezárt IPX8 konstrukció, deklarált mélységi tesztelés, kettős Kína-Vietnam gyártás és teljes körű ügyfél-ellenőrzési eljárás minden szállítmányon.
