A nagy teherbírású vízálló fogaskerekek gyártása során a legtöbb ellátási lánc megszakad az aranymintától a 10 000 darabos kereskedelmi sorozatig terjedő gyártási folyamatban. Egy vezető technikus által készített minta másképp viselkedik, mint a nyers padlóautomatizáláson áthaladó több ezer egység. A Sealocknál ezt a súrlódást a műhelypadló stabilizálásával mérsékeljük.

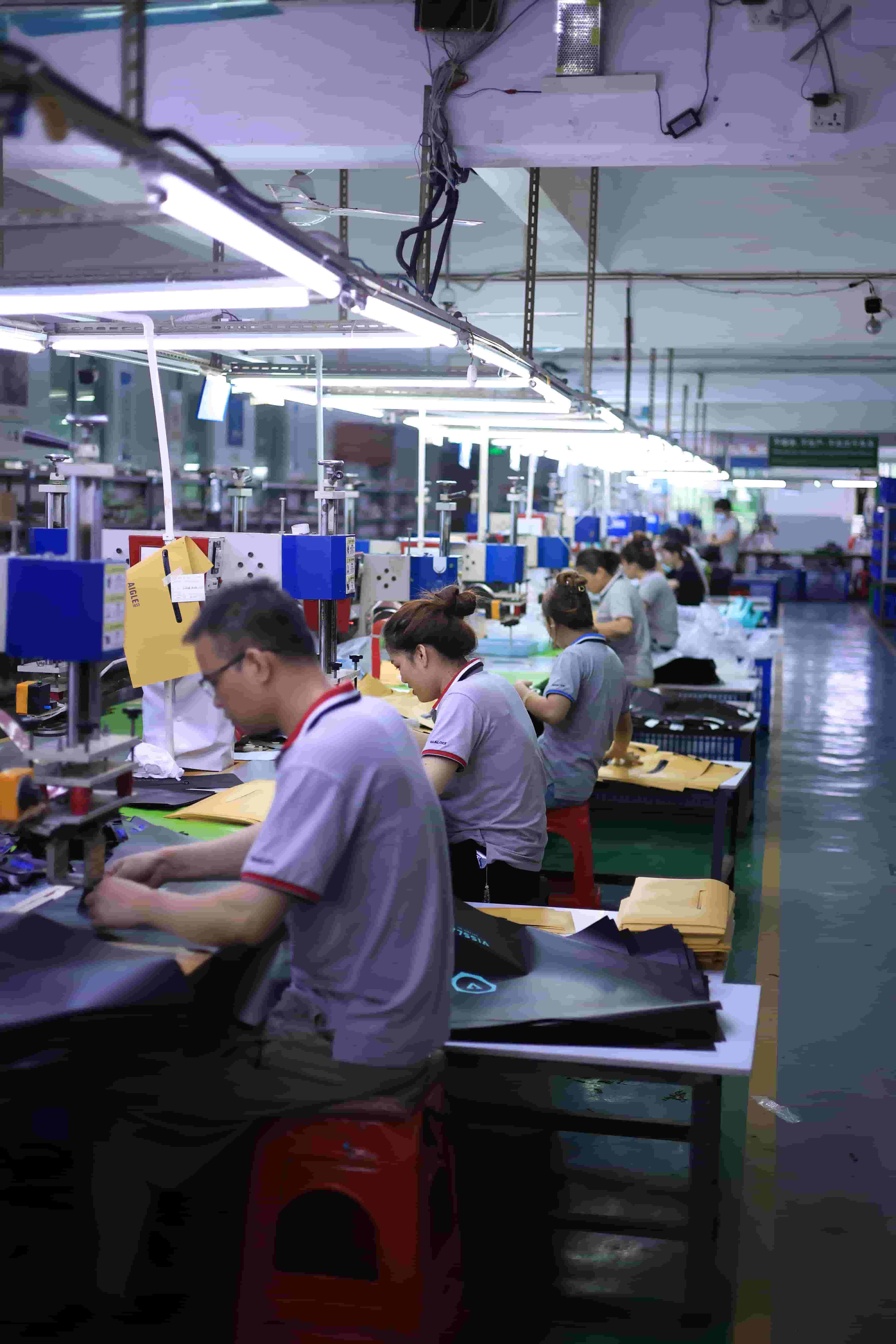

1. lépés: Nagyfrekvenciás (RF) hegesztési stabilizálás
Gyártósoraink egyedi, több kilowattos RF hegesztőállomásokkal rendelkeznek. Minden cella úgy van kalibrálva, hogy kezelje azokat a változókat, amelyeket az általános táskagyárak gyakran figyelmen kívül hagynak:
- Dielektromos igazítás:A hegesztőkürtnek párhuzamos pontossággal kell leereszkednie a szövetre. A mindössze 0,15 mm-es igazítási eltérés egy 600 mm-es varratnál egyenetlen energiaeloszlást okoz. Ez az egyik végén mikroszkopikus túlhegesztést (égett, törékeny film), a másikon alulhegesztést (gyenge tapadás) eredményez.
- Tartózkodási idő és nyomás reteszelők:Gépeink automatizált pneumatikus bilincseket használnak, amelyek explicit nyomásgradiens alatt rögzítik az anyagot, mielőtt az RF áram kigyullad. Az áram egy pontos ablakig marad aktív (pl. 2,4-3,2 másodperc, attól függően, hogy 500D TPU-t vagy 1000D PVC-réteget hegesztünk), ezt követi a nyomás alatti kötelező hűtési tartási fázis, hogy megszilárduljon a kristályszerkezet.

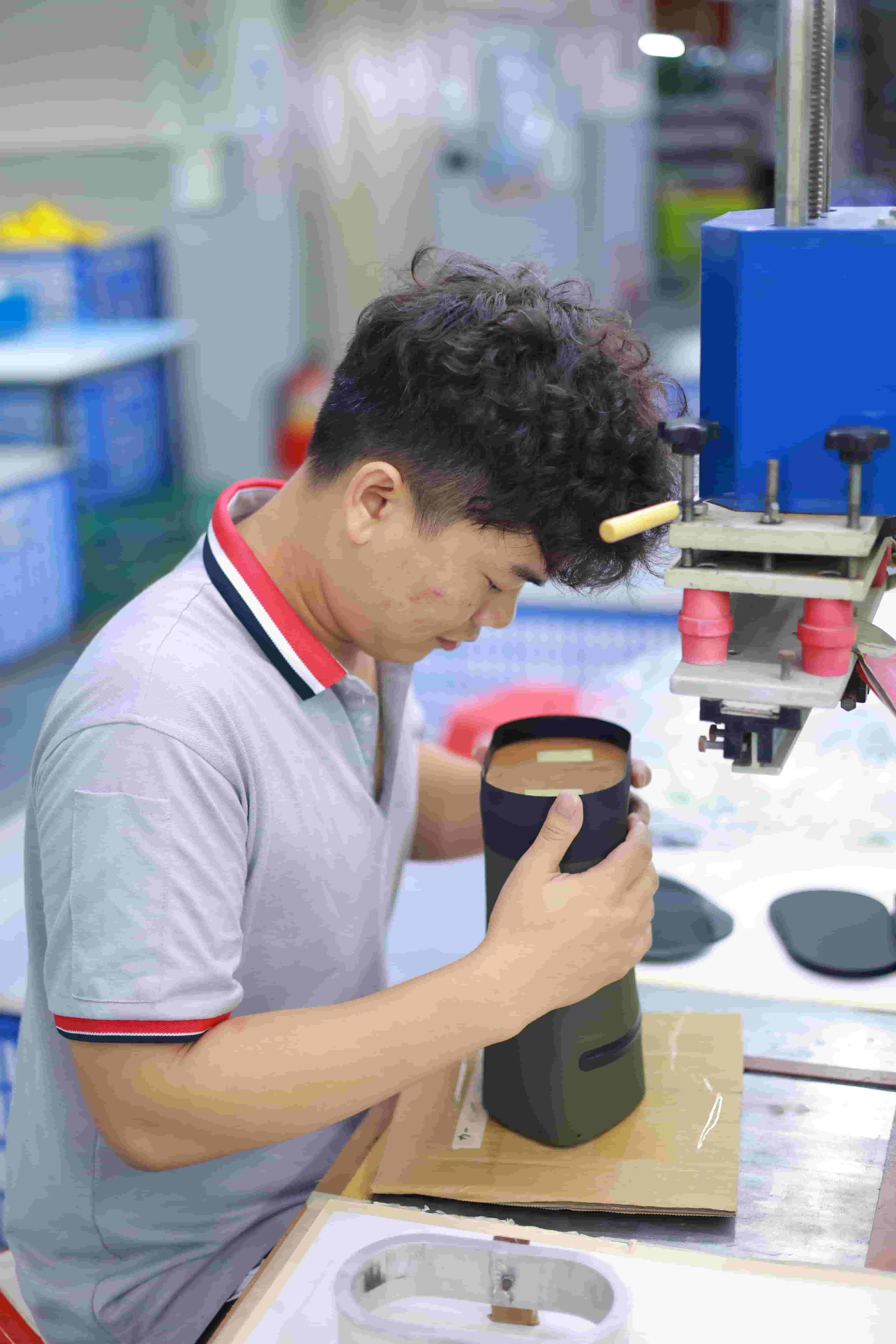

2. lépés: Egyedi rögzítők és moduláris szerszámok összetett geometriához
Lapos szárazzsák hegesztése egyszerű. Egy háromdimenziós motoros nyeregtáska, egy strukturált kerékpártáska vagy egy ergonómikus hátizsák összetett sarkú Radii-vel hegesztése szerkezeti kihívásokat jelent. Amikor a lapos anyag találkozik egy ívelt sarokkal, a feszültségkoncentrációk a szövet összehúzódását és a varrás üregeit okozhatják.
Ennek megoldására a Sealock belső mérnöki csapata szabadalmaztatott mechanikus fúrókat és 3D-profilú alumínium elektródákat (hegesztőszerszámokat) fejleszt minden egyedi OEM projekthez:
- Pneumatikus élmegtartó fúrók:A hegesztési ciklusba való belépés előtt a szöveteket testre szabott formákba zárják, amelyek mechanikusan húzzák a paneleket a kiszámított feszültségig. Ez megakadályozza az anyag elcsúszását nagy mennyiségű kézi adagolás esetén.
- Sugárhoz illő elektródák:A sarokhegesztések speciális sugárzó szerszámokkal, egyedi tehermentesítő csatornákkal készülnek. Ezek a csatornák elnyelik a TPU megolvadásakor fellépő anyagelmozdulást, így biztosítják, hogy a varrat egyenletes vastagságú és IPX7 vízállósági besorolást biztosítson a teljes sugárban.

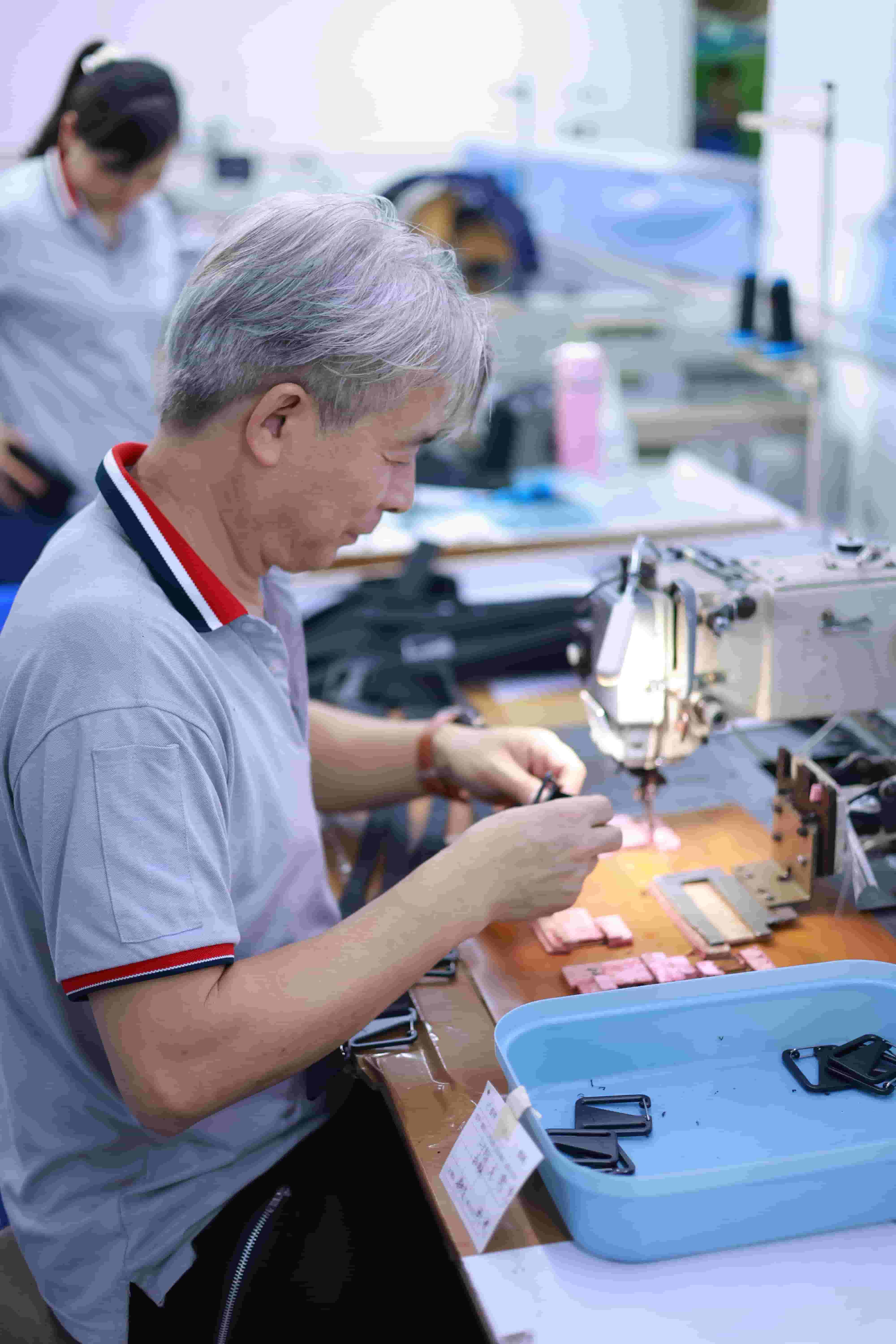

3. lépés: Nagy hatékonyságú összeszerelés és alkatrész-előkészítési infrastruktúra
Egy masszív vízálló táska több, mint elsődleges héja. Ehhez teherhordó hardverre, másodlagos rögzítési javításokra, külső hevederhálózatokra és MOLLE konfigurációkra van szükség. Ha ezek az alkatrészek rosszul vannak beépítve, veszélyeztethetik a táska szerkezeti integritását.
Részegységeink a végső szerkezeti összeolvadás előtt moduláris alkatrészeket készítenek elő. A nagy teherbírású D-gyűrűket, a lézerrel vágott TPU-foltokat és a Hypalon-horgonyokat speciális pneumatikus présállomások segítségével bélyegzik és előre rögzítik. Az alkatrész-előkészítés és a végső szerkezeti hegesztés elválasztásával megelőzzük a szűk keresztmetszetek kialakulását, és biztosítjuk, hogy minden teherbíró pont a pontos specifikációk szerint legyen hegesztve, mielőtt a zsák főtestét összeszerelik.

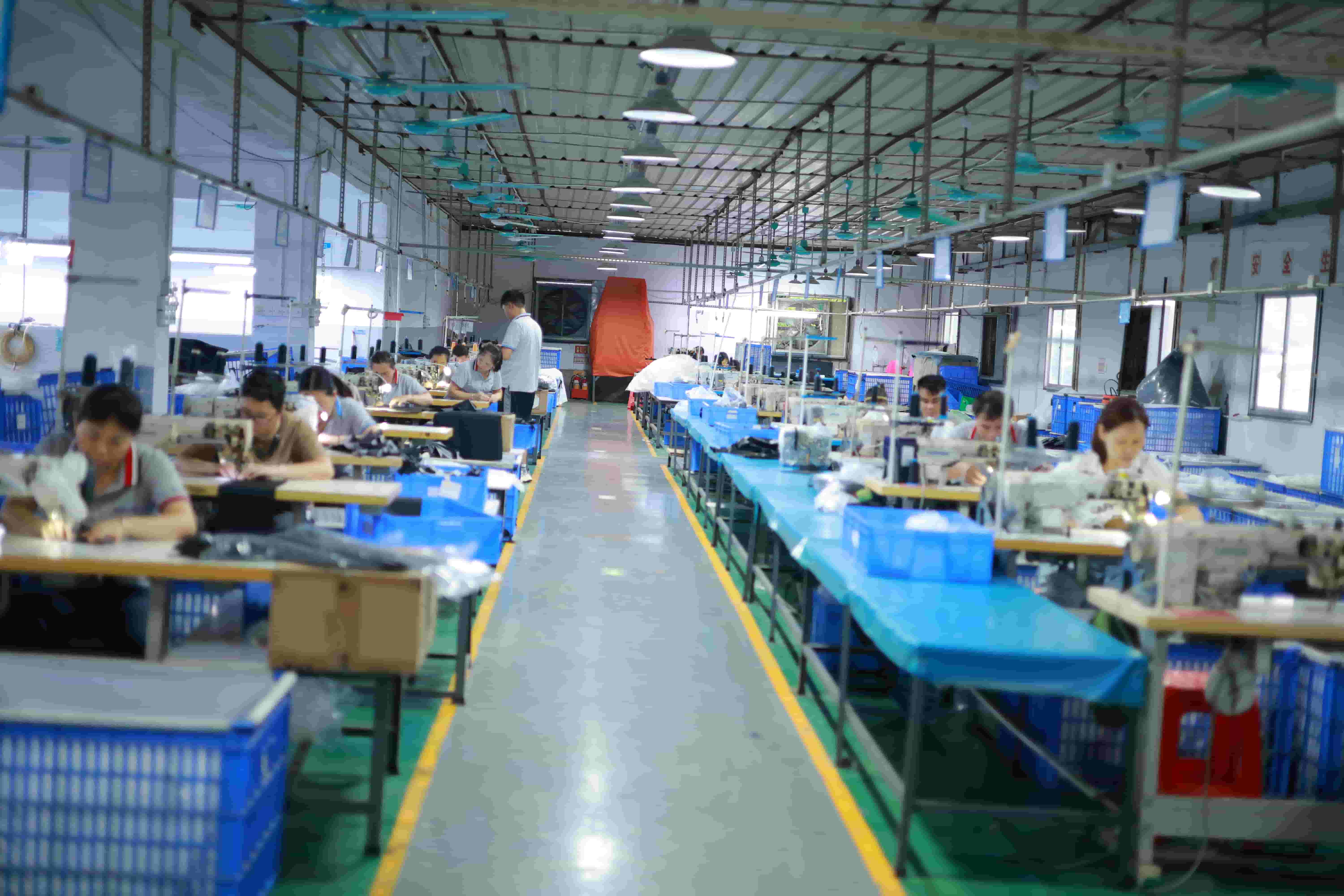

4. lépés: Működési tisztaság és soron belüli minőségellenőrzés
A mikroszkopikus por, a vágószerszámok olajmaradványai vagy a hegesztővonalon lévő menetdarabok tönkretehetik az RF hegesztést. A szennyeződések megzavarják a dielektromos mezőt, ami ívképződést, tűlyukakat és térhibákat okoz. A Sealock padlóelrendezése a tiszta anyagáramlást és a folyamatos ellenőrzést helyezi előtérbe:
- Zónás termelésirányítás:A szövetvágást, az alkatrészek összeszerelését és a rádiófrekvenciás hegesztést külön zónákban tartják, hogy elkerüljék a laza szálak zavarását a hegesztési felületekkel.
- Soron belüli QC kapuk:A termékek nem várják meg a gyártás utáni tételek ellenőrzését. Padlónk folyamatos, soros minőségi kapukat használ, ahol a vonalvezetők minden szerkezeti varratot közvetlenül a hegesztés után ellenőriznek. Figyeljük a varrat extrudálási szélességét, a hegesztési varrat konzisztenciáját és az anyagromlás jeleit.

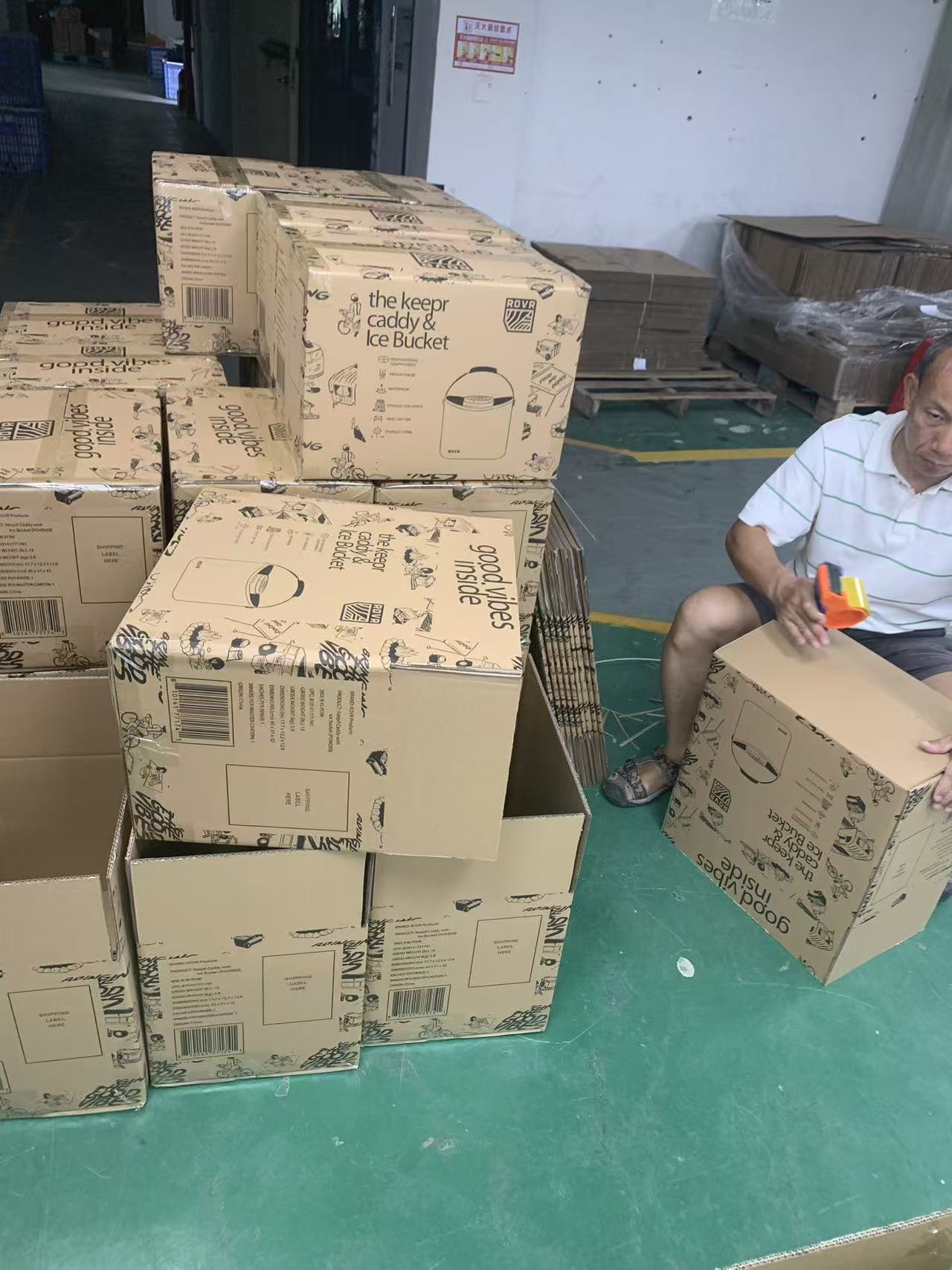

5. lépés: Ipari csomagolási logisztika és rendelés teljesítése
A masszív, vízálló utazótáskának vagy műszaki száraztáskának gyűrődések, összeomlott panelek vagy deformálódott szerkezeti habok nélkül kell megérkeznie az elosztóközpontokba. A friss TPU-hegesztés gyűrődése a forró tartály szállítása során idővel feszültségrepedést idézhet elő.
Csomagolási zónánkat úgy alakítottuk ki, hogy illeszkedjen a fő hegesztősoraink teljesítményéhez. A kész termékek végső felfújáson vagy esztétikai ellenőrzésen esnek át, mielőtt egyedi formájú kartonokba csomagolnák. A szállítási költségek csökkentése érdekében nem törjük össze a termékeket alulméretezett dobozokba. Egyedi méretű szállítódobozokat építünk, és belső támasztékokat helyezünk el olyan strukturált cikkekhez, mint a keményfenekű mandzsetták és a motorkerékpár-poggyász. Ez biztosítja, hogy a táskák megőrizzék alakjukat és szerkezeti integritásukat a raktárunk padlójától az ügyfelek kezéig.
Az Audit Kill-Shot a beszerzési igazgatóknak:Egy potenciális vízálló hajtómű beszállítójának értékelésekor soha ne tegyen fel általános kérdéseket a "minőség-ellenőrzésről". Ehelyett kérje meg az aktuális gépellenőrzési naplók megtekintéséhez. Kérdezd meg a technikai csapatukat:"El tudná adni az RF hegesztőállomások digitális paraméteres naplóját, amely megmutatja a pontos dielektromos kimenetet és a nyomástartási időt az adott szövetvastagságunkhoz?"Ha manuálisan módosítják a beállításokat, vagy analóg időzítőkre támaszkodnak, akkor a tömeggyártási sorozatok nem lesznek egységesek, és garantált a helyszíni visszaküldés.
Gyakori padlóink infrastruktúrájával kapcsolatos kérdések
Elsősorban TPU (hőre lágyuló poliuretán) laminált szöveteket, nagy teherbírású PVC ponyvákat (250D-től 1000D+ hálószámig) és speciális Hypalon vagy kompozit fóliákat hegesztünk, amelyeket extrém környezeti felhasználásra terveztek.
Minden szövettétel roncsolásos szalaghegesztési teszten esik át a beszívás során. Az optimális frekvencia, a pneumatikus nyomás és a várakozási idő az állomás PLC-jében van programozva, megakadályozva, hogy a kezelők tetszőlegesen módosítsák a paramétereket.
A forró levegős szalag külső hőt fúj a varratra, hogy lezárja az előre varrott tűlyukakat. Idővel lebomlik. Az RF hegesztés natív módon megolvasztja az alap polimer bevonatokat, és olyan varrást hoz létre, amely szerkezetileg erősebb, mint a környező szövethéj.
Igen. Házon belüli CNC műhelyünk egyedi, 3D CAD fájlokhoz illesztett alumínium elektródákat mar. Ez lehetővé teszi, hogy kontúros hátlapokat, ívelt palacktartókat és összetett vállpánt-rögzítési vektorokat hegeszthessünk anélkül, hogy szerkezeti feszültségi ráncokat hoznánk létre.
A nagyfrekvenciás gépeinken a moduláris, gyorsan cserélhető szerszámlemezekre támaszkodva 48 órán belül lemásolhatjuk a gyártócellákat, hogy alkalmazkodjunk a hirtelen térfogatugrásokhoz, miközben minden vonalon pontosan ugyanazokat a paraméteres tűréseket tartjuk.
