Egyedi vízálló hevedertáska gyártási útmutató

A Sealock egy egyedi vízálló hevedertáska gyártó és OEM beszállító. A legtöbb beszerzési útmutató megáll a kereskedelmi feltételeknél; ez a gyár padlójára kerül. A hegesztett hevedertáska nincs összevarrva – panelről panelre összeolvadt, nagyfrekvenciás elektromos tér hatására, és szinte minden, ami elromolhat egy vízálló zacskóval, arra vezethető vissza, ami a préselésnél történik. A gyártási sorrend megértése megmondja a vevőnek, hogy mit kell megadnia, mit kell kérnie, és mik a reális korlátok az egyedi tervezéssel kapcsolatban.

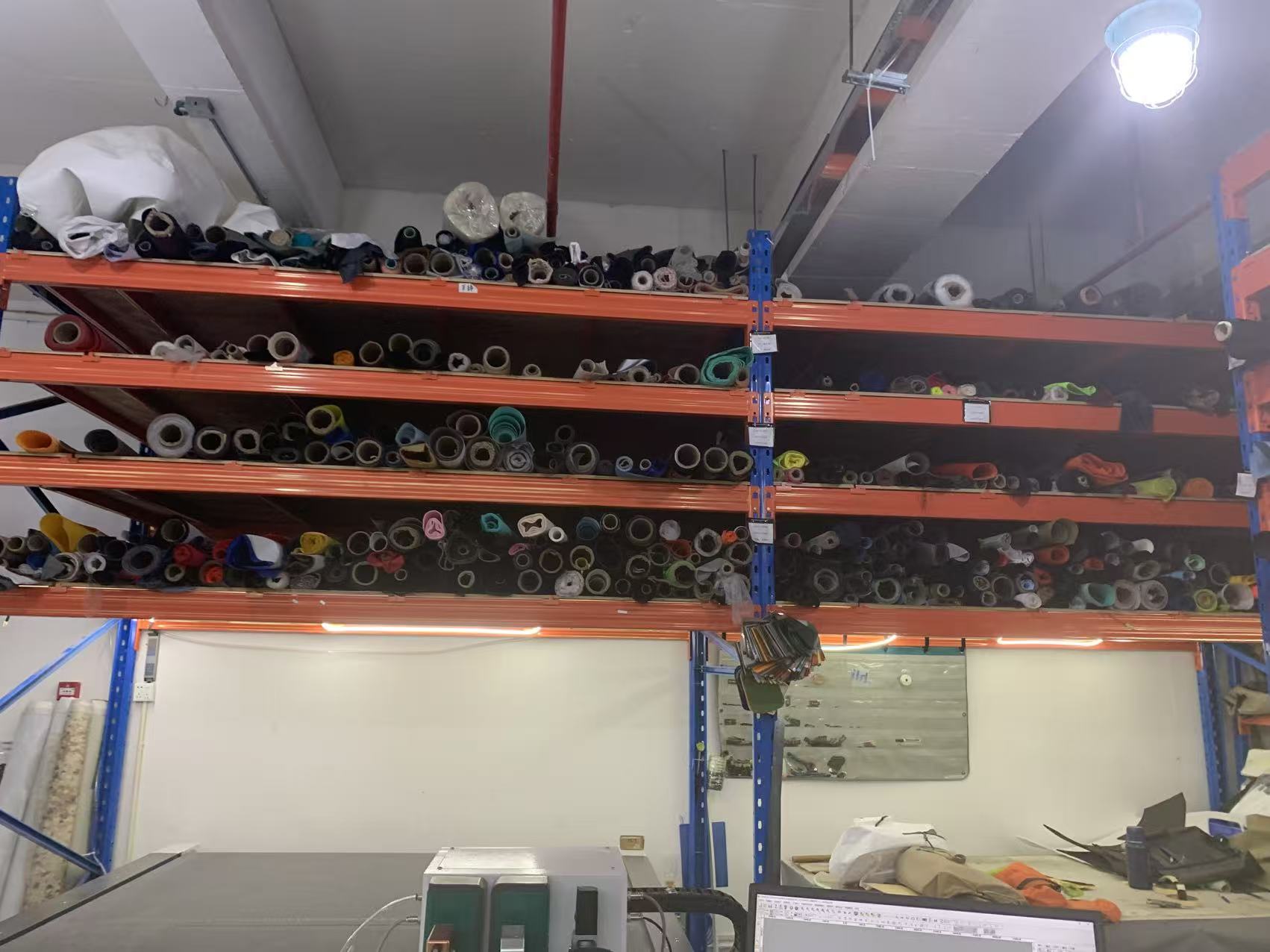

1. lépés: Anyagválasztás – Nem minden szövet hegeszthető

A nagyfrekvenciás hegesztés csak poláris hőre lágyuló műanyagokon működik – olyan anyagokon, amelyek molekulái váltakozó elektromos térre reagálnak. PVC, TPU, nylon, PET és EVA mind megfelelnek; a közönséges poliolefinek nem. Ez kemény megkötés, nem preferencia: a nem hegeszthető anyagot varrni kell, a varrott heveder pedig nem lehet igazán vízálló.

• 500D PVC ponyva— szívós, kopásálló, költséghatékony és az egyik legkönnyebben hegeszthető anyag.
• TPU bevonatú nylon (420D és újabb)– könnyebb, puhább, hideg körülmények között rugalmasabb, és nagy kötési szilárdsággal hegeszt.
• Bevonat vastagsága— vékony filmekhez és bevonatos szövetekhez való hegesztéshez; a bevonatnak elég vastagnak kell lennie ahhoz, hogy megolvadjon, de a folyamat által kezelhető tartományon belül kell lennie.

Az anyagválasztás a későbbi lépésekre is hatással van: az elasztikus TPU-bevonatú szövetek nem szakadnak le tisztán, így a paneleket általában hegesztés után kivágják, és nem szakadnak le a lemezről. A teljesebb anyag-összehasonlítás a mi cikkünkben találhatóTPU vízálló anyag útmutató.

2. lépés: A zsákgeometriától a 2D hegesztési mintáig

Mielőtt bármit is vágnánk, a háromdimenziós hevedert pontos, kétdimenziós hegesztési mintává kell alakítani – a panelek lapos elrendezése és a minden varrat pontos útvonala. Itt válik legyárthatóvá az egyedi forma, és ahol egy tapasztalt gyár visszaszorítja a nem tisztán hegeszthető konstrukciót: a nagyon szűk sugarakat, az összefolyó varratokat és az éles sarkokat nehezebb egyenletesen összeolvasztani, mint a hosszú, gyengéd futásokat.

3. lépés: Szerszámozás – a szerszám, amely minden hegesztést formál

Az egyedi hegesztési gyártáshoz egyedi megmunkálású elektródákra vagy matricákra van szükség, amelyek az RF energiát pontosan oda irányítják, ahová a varrat tartozik. Egyes beszállítók ezt nem említik előre; jobb korán tudni:

• A szerszámokat külön adjuk meg, és megnöveli az átfutási időt a tömeggyártás megkezdése előtt.
• A sorrend: CAD áttekintés, szerszámárajánlat, minta szerszámgyártás, első cikk minta, majd végső átdolgozás.
• Amint egy szerszám létezik, újra felhasználják a futás során és az ismétlődő rendelések során, így a költség amortizálódik – ez az oka annak, hogy az OEM-minimumok magasabbak, mint egy készletmodell egyszerű átnevezése.

4. lépés: Vágás

A paneleket a minta szerint vágják szigorú tűrésszabályozással, mert a hegesztett varrat sokkal kevésbé engedelmeskedik, mint a varrott – nincs ráhagyás néhány milliméteres sodródás elnyelésére. A vágási pontosságot folyamat közben (IPQC), valamint a szemcseirányt és a tételcímkézést a jóváhagyott anyagokhoz képest ellenőrzik.

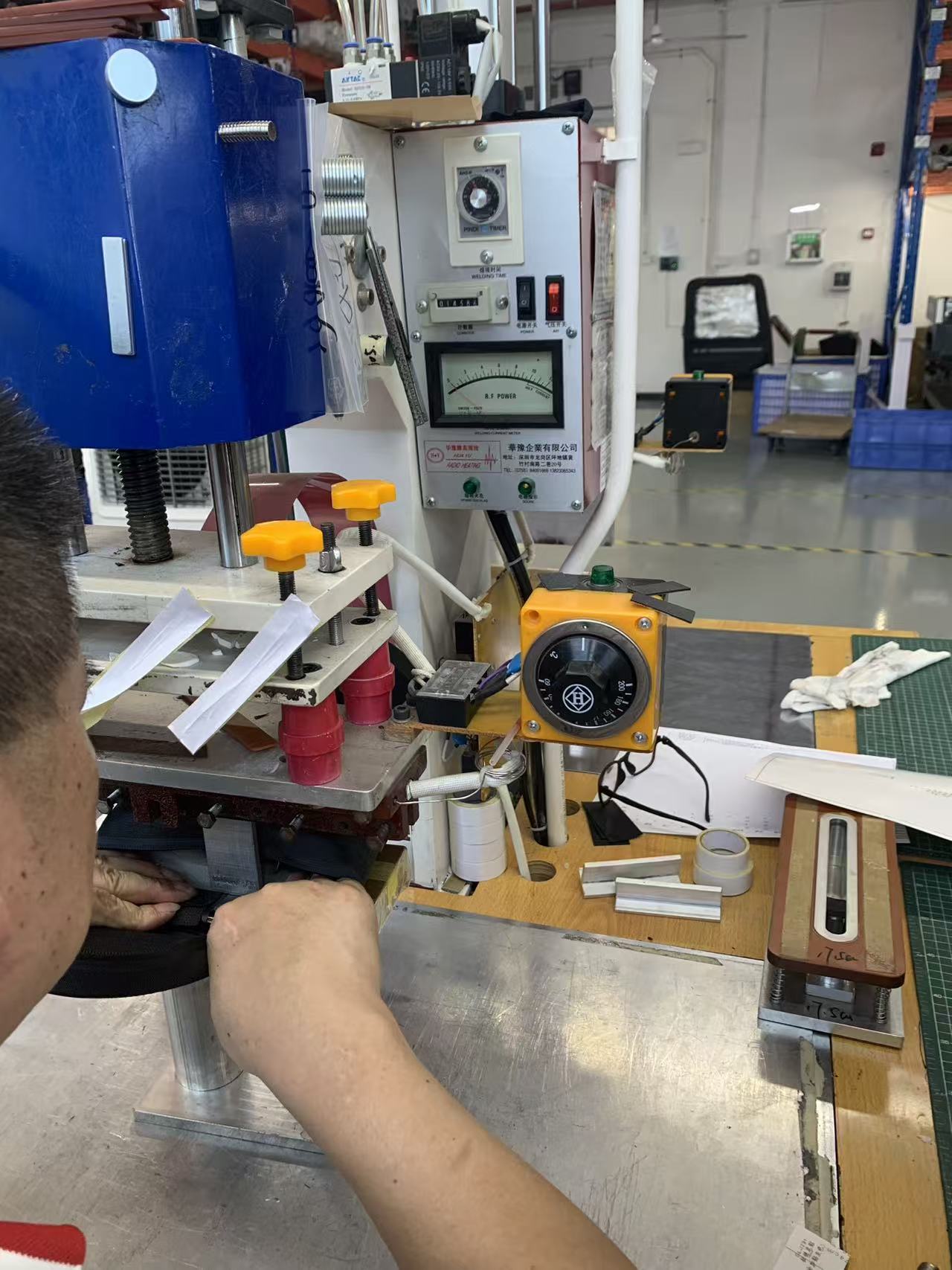

5. lépés: Maga a hegesztés

Ez a folyamat szíve. A 27,12 MHz-es nagyfrekvenciás hegesztés hőt termelbelsőaz anyagot ahelyett, hogy kívülről alkalmaznák: az elektromos tér rezgésbe hozza a poláris molekulákat, és ez a molekuláris súrlódás belülről olvasztja meg az illeszkedő felületeket. Az eredmény, helyesen végezve, egy molekuláris szintű kötés, amely erősebb lehet, mint az alapanyag, tűlyukak és varratszalag nélkül.

A padlón a ciklus rögzített sorrendben fut:

1. Pozíció— a panelek tökéletesen síkban vannak az elektródák között, egyenletes átfedési szélességgel.
2. Szorító— erős pneumatikus nyomás nehezedik a kötegre.
3. Energizálni— az RF mező egy beállított ideig, jellemzően néhány másodpercig érvényesül.
4. Biztosíték— a belső hő nyomás hatására megolvasztja az illeszkedő felületeket.
5. Nyomás alatt lehűtjük- a prés zárva marad, amíg a varrás megszilárdul. Ezt a lépést nem lehet siettetni.
6. Engedje el és ellenőrizze— a varrat ellenőrzése megtörténik, mielőtt az alkatrész továbbhaladna.

Mi megy rosszul a sajtóban

• Hideg hegesztések— ha a ciklus el van sietve vagy a tápfeszültség rossz, nyomást alkalmaznak, de a köteg közepe soha nem éri el a hőmérsékletet. A varrás jól néz ki, később hámlik. Az előmelegítés és a megfelelő tartózkodási idő megakadályozza.
• Szennyeződés— a levegőben szálló szilikon vagy leválasztó anyagok a TPU felületén megzavarják a kötési kémiát, és ellenőrzéskor láthatatlan hibákat okoznak. A tiszta szerszámok és az ellenőrzött terület számít.
• Ívezés— a piszkos vagy rosszul szigetelt szerszámok felívelhetnek, és károsíthatják a szerszámot és az anyagot is; pufferrétegek és tiszta elektródák megakadályozzák.
• Egyenetlen nyomás— Az elektródákat úgy kell kalibrálni, hogy az energia és az erő egyenletesen oszlajon el, vagy a varrat egyik vége a biztosítékok alatt.
• Inkonzisztens paraméterek– a dokumentált SOP-ok és a próbahegesztések minden gyártás előtt azok, amelyek az eredményeket több ezer egységen megismételhetővé teszik.

6. lépés: Szíjhorgonyok – a hevederspecifikus lépés

A hevederen a teljes teher áthalad a heveder rögzítési pontjain, így ezek a kategória meghatározó gyártási lépései. Két dolog számít: a horgonynak elég erősnek kell lennie egy hevederes terhelési útvonalhoz, és nem veszélyeztetheti a vízálló akadályt. A horgonytapasz héjba hegesztése folytonosan tartja az akadályt, ahol egy felvarrt heveder átlyukadna. A horgonyokat ezután terhelés- és rángatás-tesztnek vetik alá, nem pedig szemrevételezéssel – a hevederek kiszakadása a legkárosabb panasz a heveder kategóriában, és gyártási probléma, mint tervezési probléma.

7. lépés: A zár felszerelése

A másik nagy kockázatú interfész a lezárás. Egy légmentes cipzárt kell hegeszteni a panelhez üregmentes ragasztással, hogy a tömítés folyamatosan fusson a szövettől a cipzárszalagig; az adott csomópontban lévő rés nyomás alatt szivárgási pályává válik. A roll-top kivitelben a felső rész hegesztett és megerősített, így túléli az ismételt összehajtást, a csat hevederekkel ugyanúgy rögzítve, mint a heveder pontjai. A két rendszer közötti kompromisszumot útmutatónkban hasonlítjuk összeroll top vs vízálló cipzáras kempingtáskák OEM projektekhez.

8. lépés: Összeszerelés, hardver és márkaépítés

A lezárt test elkészültével a többi rész tovább folytatódik: csatok, D-gyűrűk, szempillaheveder, párnázott pánt, légáteresztő hátsó panel és belső elválasztók. A márkajelzést szitanyomással, melegsajtolással vagy hegesztett emblémával alkalmazzák – és mivel a héj egy lezárt gát, semmilyen márkajelzési módszer nem perforálhatja azt. A csomagolás a vevő specifikációit követi: polybag, hangtag, gondozási kártya, vonalkód, belső és fő karton.

9. lépés: Tesztelés és minőségi kapuk

A minőséget három szintre osztják, ahelyett, hogy egyszer ellenőriznék a végén:

• IQC— beérkező szövet, cipzárak, csatok és heveder az aláírt színkártyán, színkülönbséggel és tartóssággal.
• IPQC— a vágási tűrést, a hegesztési varrat integritását, a rögzítőelem-összeállítást és a záróelem beszerelését ellenőrizni kell a vonalon a zsákok építésekor.

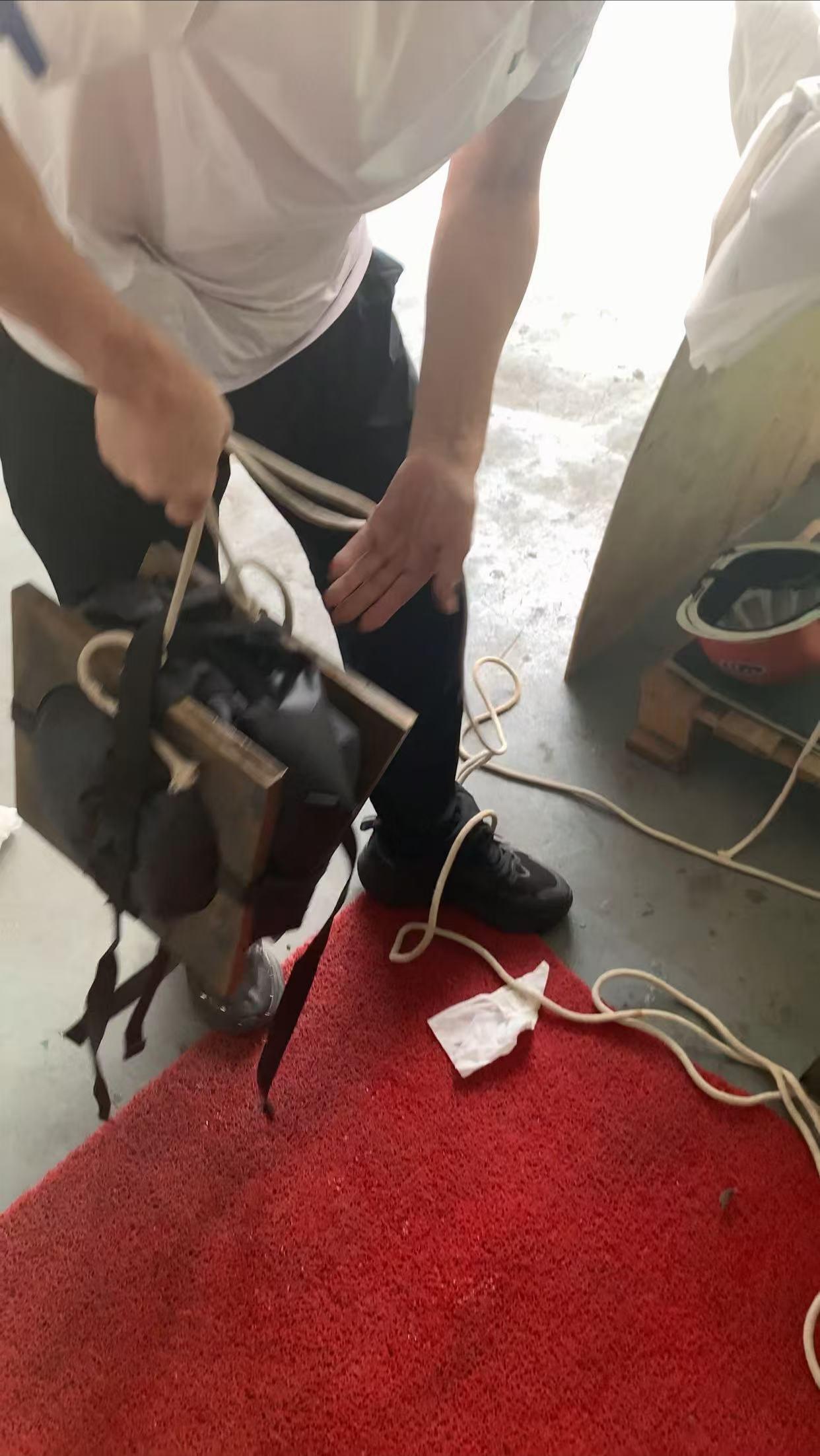

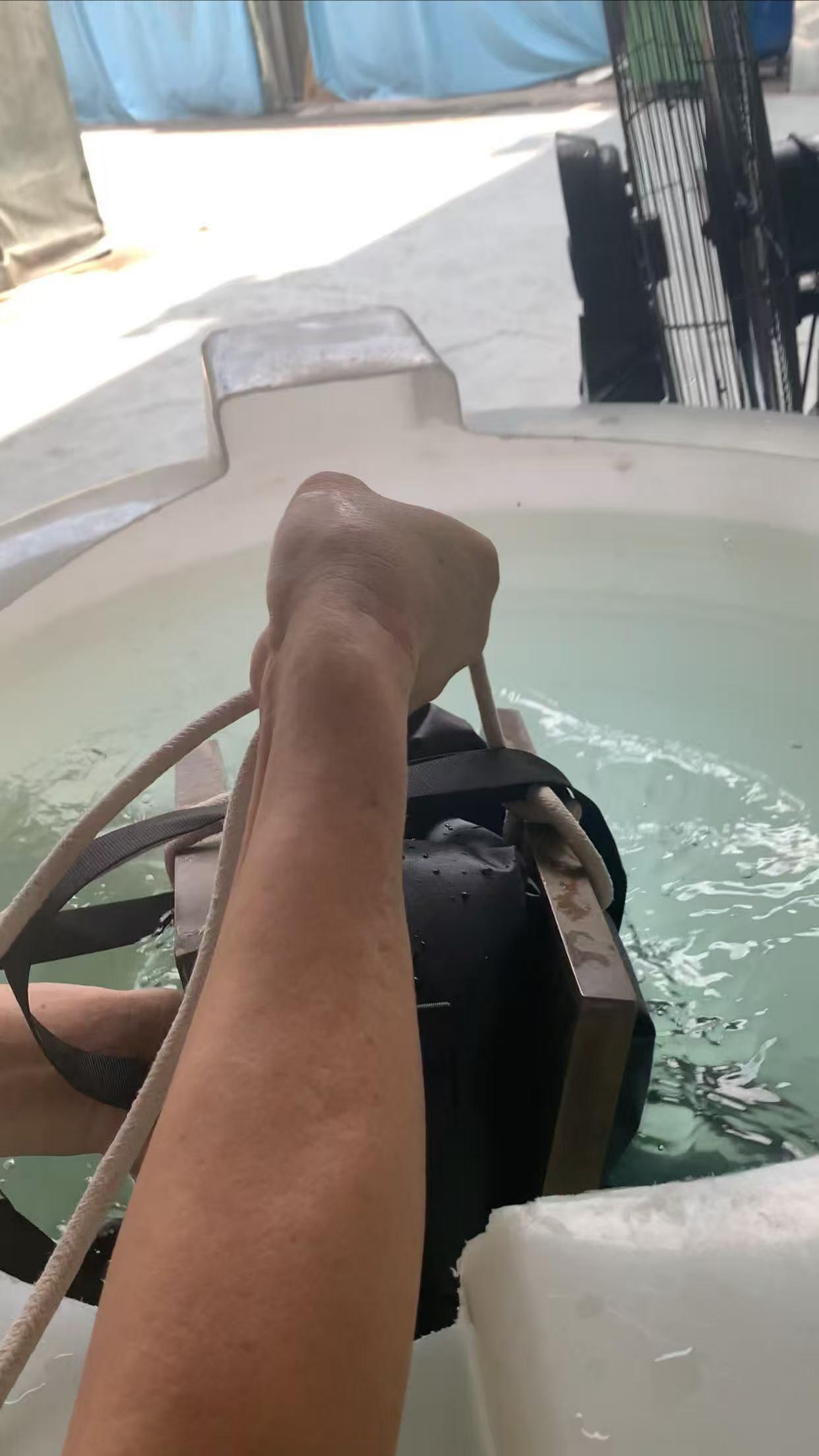

• OQC— AQL mintavétel 2,5/4,0, valódi víz alá merítési teszt kész zacskókon, és összehasonlítás az aláírt aranymintával, elérhető SGS vagy QIMA vizsgálat.

A támogató laborcsomag kiterjed a hegesztési kötési és lehántási szilárdságra, egy 1500+ ciklusú terhelési tesztre, valamint a hevederhorgonyok rántásos terhelésére, a cipzár 3000-szeres ciklusára, a kopásra, szakítószilárdságra, sópermetre, színtartósságra és színkülönbségre. A lezárt fő rekeszek IPX7-ig terjedő besorolást kapnak – egy méter harminc percig –, amelyet a kész zacskón bizonyítanak, nem pedig egy szövetfigurából.

Mit jelent ez az Ön tervezési rövid ismertetője számára

• Adjon meg egy hegeszthető anyagot— PVC vagy TPU bevonatú szövet; a nem hegeszthető szövet öltést kényszerít, és elveszíti vízállóságát.
• Tartsa a geometria hegesztésbarát— a finom sugarak és a tiszta varratok egyenletesebben hegesztenek, mint a szűk sarkok és az összefolyó varratok.
• Költségvetés a szerszámokhoz— egy egyedi alakzathoz egyedi matrica szükséges, amelyet külön kell idézni saját átfutási idővel.
• Részletezze a szíjhorgonyokat— felépítés, szélesség, párnázás, beállítási tartomány, megfordíthatóság. Ez az, ahol a hevederek meghibásodnak.
• Adja meg az értékelést számokkal!— a késztermék bemerülési tesztjével, és nyilatkozzon arról, hogy mely zsebek tömítettek, szemben a vízállókkal.
• Lehetővé teszi a felülvizsgálatokat— körülbelül két ellenmintakörre kell számítani; a munkafolyamatot és az ütemtervet a miOEM vízálló hevedertáska szállítójaútmutató.

A termék alapja

Ezek a hegesztett táskák a Sealock's-tólvízálló hevedertáskavonal egyenlő kiindulópontjai egy egyéni projektnek – egyik sem rangsorol a másik fölé; egy márka bármelyikből vagy üres lapból indulhat:

Gyártási feltételek

GYIK: Sling Bag gyártás

K: Miért nem tud hegeszteni az általunk választott anyagokat?
V: A nagyfrekvenciás hegesztés csak poláris hőre lágyuló műanyagokon működik – PVC, TPU, nylon, PET, EVA. A nem poláris szövet nem olvad össze a terepen, és varrni kell, ami elveszíti az eredeti vízállóságot.

K: Mi az a hideghegesztés, és hogyan kerülhető el?
V: Olyan varrás, ahol nyomást alkalmaztak, de az anyag közepe soha nem érte el a hőmérsékletet – elfogadhatónak tűnik, és használat közben lehámlik. A megfelelő előmelegítés, tartózkodási idő és nyomás alatti hűtés megakadályozza ezt, amelyet minden egyes futtatás előtt próbahegesztések és dokumentált paraméterek támasztanak alá.

K: Miért van szerszámtöltés az egyéni alakzaton?
V: Minden hegesztett geometriának szüksége van egy egyedi megmunkálású szerszámra, hogy a rádiófrekvenciás energiát a varrat útvonala mentén irányítsa. Ez egyszeri költség, külön feltüntetve, és megnöveli az átfutási időt az első minta elkészítése előtt – ezután újra felhasználják az ismételt rendelésekhez.

K: Hogyan lehet megakadályozni, hogy a szíj kiszakadjon a táskából?
V: A rögzítési folt a héjba van hegesztve, így a sorompó folyamatos marad, és a terhelési útvonalat nem felvarrva, hanem megtervezték, majd terhelési és rángatási teszttel ellenőrizték a minőségellenőrzésen.

K: Valóban erősebb a hegesztett varrat, mint a varrott?
V: A vízszigeteléshez döntően – nincsenek tűlyukak, és a molekuláris kötés erősebb lehet, mint maga az alapanyag. A varrott varratok a szalagon alapulnak, amely idővel megemelkedik.

K: Befolyásolja-e a táska kialakítása, hogy milyen könnyen készíthető?
V: Igen. A hosszú, finom varratok egyenletesebben hegesztenek, mint a szűk sarkok és az összefolyó varratok. Előzetesen felülvizsgáljuk a hegeszthetőségi tervet, és olyan beállításokat javasolunk, amelyek javítják a minőséget és a hozamot.
