Egyedi vákuumos kompressziós zsák gyártása – hegesztett TPU

A Sealock egyedi vákuumos kompressziós zsák gyártó és OEM beszállító. A vízálló zacskónak addig kell távol tartania a vizet, amíg a vízben van. A kompressziós zsákot meg kell őriznilevegőfolyamatosan, hetekig, a nyomáskülönbség ellen, amely soha nem ellazul. A levegőmolekulák sokkal kisebbek, mint a vízcseppek, és a vákuum soha nem hagyja abba a húzást, így ez a legigényesebb tömítési probléma kínálatunkban. Ez az útmutató bemutatja, hogyan épülnek fel ezek a zsákok – a szelep, a záróelem, a szivattyú-integráció és a felfújási teszt, amely azt érzékeli, amit semmi más nem.

A szelep a termék

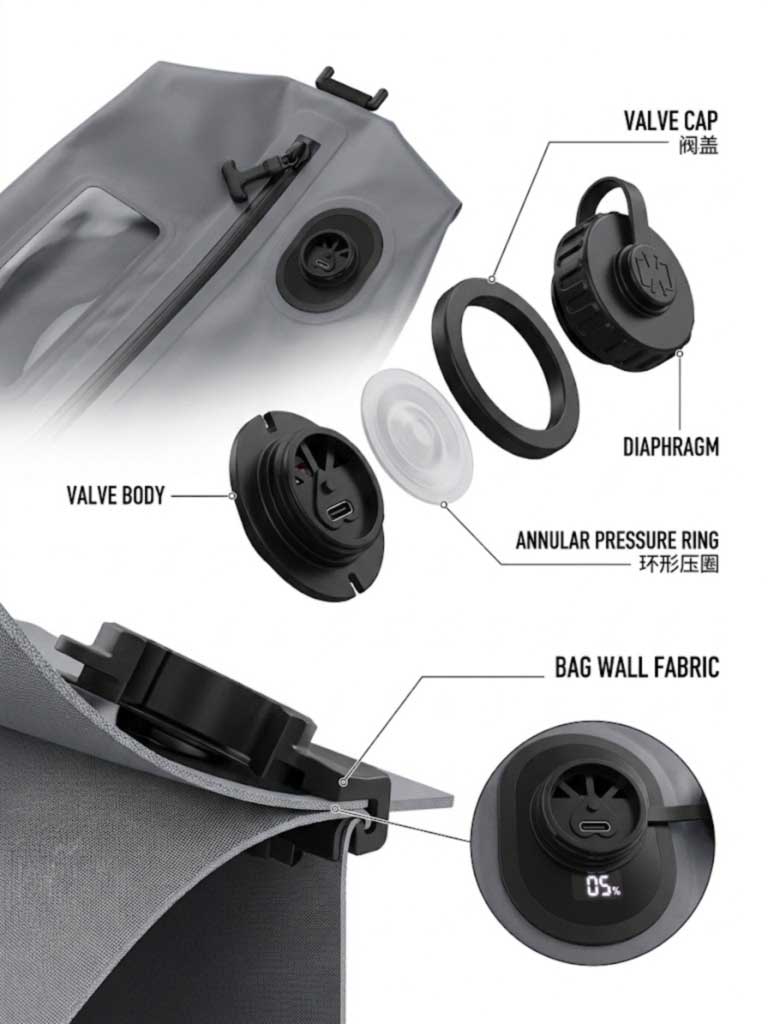

Minden más rendben lehet, és egy rossz szelep egyik napról a másikra elveszíti a vákuumot. A kompressziós zsákon lévő egyirányú szelep-szerelvény sajátos anatómiával rendelkezik, és mindegyik alkatrész egy feladatot lát el:

• Belső szeleptest karimával, a táska belsejében ülve, a karimája a táska falában lévő nyílás körüli területhez kapcsolódik.
• Rugalmas membránamely elhajlik a zacskótól, hogy a levegőt szívás közben kiengedje, majd lezár, ha a belső nyomás alacsonyabb, mint a külső környezet. A jobb kialakítás biztosítja a membrántváltozó merevségű területekaz egységes rugalmasság helyett.
• Kivetített gyűrű alakú gyűrűhogy a rekeszizom összeérlineáris érintkezés— a tényleges tömítési vonal és az a geometria, amely eldönti, hogy a vákuum egy éjszakán át vagy egy szezonon át tart-e.
• Külső sapka vagy rögzítőgyűrűkívülre szerelt, amely rápattan vagy rácsavarodik a kiálló szeleptestre ésbefogja a zacskó anyagát a két komponens közé.

Ez az utolsó pont a legfontosabb gyártási elv: a szelep azmechanikusan fogvakeresztül a táska falán, valamint hozzá kell ragasztani. Önmagában egyik sem elegendő – a ragasztás nélküli kötés ismételt szivattyúzási ciklusok hatására lehámlik; kötés nélküli rögzítés szivárog a felületen.

A ragasztási szabály, amely meghatározza a szelep megbízhatóságát

A merev szeleptest rugalmas zsákfalhoz ragasztása történhet ragasztással vagy termikus ragasztással, és van egy megalapozott elv, amelyet érdemes beépíteni a specifikációba:kiváló eredmények érhetők el, ha a ragasztott felületek hasonló anyagból vannak.

A TPU kompressziós zsák gyakorlati következménye közvetlen. Ha a tasak belső felülete TPU, a szelepperemnek kompatibilis hegeszthető polimerből kell lennie, hogy a csatlakozás valódi anyag-összeolvadás legyen, nem pedig két különböző műanyagot áthidaló ragasztóréteg. A ragasztóanyag egy harmadik anyag, amely saját öregedési viselkedésével rendelkezik, és pontosan az a fajta kötés, amely túléli a gyári tesztet, és hat hónapig meghibásodik.

A szelepperem anyagát a zsák laminátuma mellett adja meg, ne külön. Ez az egyetlen leghasznosabb terméksor, amelyet a vevő hozzáadhat a kompressziós zsák technológiai csomagjához.

A hibaüzemmód Senki sem adja meg: Szösz

Ez több figyelmet érdemel, mint amennyit kap, mert a terméket szinte kizárólag textilekhez használják. A szelepek kialakítása lapátokat tartalmaz, amelyek távol tartják a zsák anyagát és a nagy tárgyakat a levegőnyílásoktól – deA lapátok nem akadályozzák meg a kis részecskék bejutását a levegőnyílásokba, ahol vagy elzárják a lyukakat, vagy megakadályozzák a membrán megfelelő záródását, miután az evakuálás befejeződött.

A ruházat, az ágynemű és a pehely minden rostszál. A gyapjúval és pehelykabáttal megtöltött táska pontosan azokat a részecskéket termeli, amelyek a membrán tömítő felületén ülnek. A tökéletesen kiürülő, majd két nap alatt fokozatosan újratöltődő zacskó nagyon gyakran egy szál által töredékesen nyitva tartott membrán, nem pedig egy szivárgó varrat – ezért is jelentenek a felhasználók olyan szivárgásokat, amelyeket nem találnak.

A mérnöki válaszok megadhatók:

• Egy szűrőelema szelepnyíláson keresztül, így a kiürített levegő kiszűrésre kerül, mielőtt elérné a membránt.
• Radiális légterelőka szelepülék alatt – radiális szimmetrikusan elrendezett bordák, amelyek a zsákanyagot, a ruházatot és az ágyneműt kiürítik a légpórusokból az evakuálás során, így a szövet nem húzódik keményen a szelephez.
• Lecsavarható kupak ütközővelmegnyomja a membránt, ami a membrán saját záródásától független mechanikus tömítést ad hozzá. Az SL-P1133-asunk pontosan ezért használ menetes sapkát tömítéssel: a szivattyú eltávolítása után a tömítés már nem csak a membrántól függ.

Elektromos szivattyú hegesztése panelbe

A beépített szivattyú egy merev, meghajtású szerelvény, amely rugalmas tömített falba van hegesztve. A követelmények halmozódnak:

• ABS ház tömített felülettela panelhez, inkább behegesztve, mint felragasztva.
• Lecsavarható vízálló kupaka szivattyú fölött, így használaton kívül az elektronika le van zárva.
• Az akkumulátor elszigetelése— a cella és a töltőcsatlakozó egy zárt házban található egy olyan terméken, amelyet többször összenyomnak és kezelnek.
• Automatikus leállítás vezérlés, így a motor inkább befejezi a ciklust, mintsem egy lezárt zacskónak futja.

A szivattyúhegesztés a test varratjaitól különálló folyamatablak, saját paraméterekkel és saját ellenőrzéssel – a háztömítést pedig a zsák vákuumtartásától függetlenül tesztelik.

Az ablak panel és a bezárás

Az átlátszó ablakegy eltérő anyagú hegesztés: átlátszó TPU fólia TPU-val laminált szövetté. Az irányadó szabály az, hogy a magasabb üvegesedési hőmérsékletű anyagnak először fel kell melegednie, és át kell vezetnie az alacsonyabb Tg-t; Futtassa a másik irányba, és a fólia túlolvad, miközben a laminátum soha nem olvad meg megfelelően, így olyan ablakot kap, amely jól néz ki, és később réteges lesz.

Az ablaktáblák a padlón is fegyelmet igényelnek. Összeszerelő állomásaink bent dolgoznakfehér kesztyű tisztítóoldattal, minden egységet letörölni az ablak- és vasalatműveletek előtt és után – mert az átlátszó fólián lévő olaj vagy por egyszerre esztétikai hiba és hegesztési szennyeződés.

A lezárásegy teljes hosszúságú zárt vízálló cipzár öntött foglánccal, a panelhez hegesztett. Ez az a komponens, amely elválasztja a hegesztett kompressziós zsákot a hagyományostól: a tömítéssel lezárt cipzár összenyomott tömítés, míg a préselhető cipzáros szalag nem. A megerősített heveder peremkötése védi a kerületet a poggyász belsejében lévő kopástól.

A gyártási sorrend

1. Vágás— karosszéria panelek, ablakfólia és kötés tűréshatárig vágva; a hegesztett varratnak nincs ráhagyása a sodródás elnyelésére.
2. Ablakhegesztés— átlátszó fólia a karosszériaelembe hegesztett, eltérő anyagparaméterek mellett.
3. Szelep és szivattyú szerelés— kialakított nyílás, a szeleptest ülve és a karima rögzítve, a rögzítősapka behelyezve, vagy a szivattyúház hegesztett és a tömítés behelyezve. Mindegyik a saját paraméterkészletét futtatja.
4. Cipzáros hegesztés— a lezárt cipzárszalag hézagmentes ragasztással a panelre hegesztett, így a tömítés szövettől cipzárig folyamatos.
5. Testhegesztés— a kerületi varratok 27,12 MHz-en olvadtak össze, próbahegesztésekkel és leválási tesztekkel minden üzemindításkor.
6. Élkötés— megerősített heveder a kerületen.
7. Tisztítás— az ablak és a vasalat kesztyűs letörlése.
8. Felfújási szivárgásteszt- minden egység, csomagolás előtt.
9. Végső ellenőrzés, címkézés és csomagolástételazonosítóval.

A felfújási teszt: nyomás belülről

Ez az a lépés, amely megkülönbözteti a kompressziós zsákot az általános vízálló zsinórtól, és tovább futminta helyett minden egység. Mindegyik zsákot légpisztolyon keresztül fújják fel, amíg a test pozitív belső nyomás alá nem kerül, majd egy tételben félretesszük és megfigyeljük.

A logikát érdemes megérteni, mert az ellentéte a vákuumtesztnek, és különböző hibákat fog ki.Az infláció minden varrást belülről kifelé tol, a hegesztési varratok, a szeleprögzítés, a cipzár interfész és az ablakkeret terhelése az általuk leggyengébb irányban. A külső víznyomásnak ellenálló szélső varrat belső nyomás hatására kinyílik. A megfigyelési időszak alatt felfújt táskák áthaladnak; minden, amely meglágyul, kihúzzuk és nyomon követjük.

Ezzel párhuzamosan az ügyfél-ellenőrzési eljárás –kicsomagolás, vákuumos elszívás, 24 órás statikus pihentetés és légszivárgás meghatározása— ellentétes irányban tesztel, és ennél a terméknél nem analóg a teljesítmény szempontjából: pontosan ezt fogja tenni a végfelhasználó a táskával. A kettő között a tömítés pozitív és negatív nyomás alatt is bizonyított.

A termék alapja

Kép	Modell és specifikációk	Gyártási képességet mutat	MOQ
	SL-P1083 kompressziós zsák beépített szivattyúval– 42×29×11 cm, 13,4 liter; a karosszéria panelbe hegesztett elektromos szivattyú; ABS ház tömített tömítési interfésszel; lecsavarható vízálló kupak; USB-C, 1500 mAh, körülbelül 90 ciklus töltésenként; 4000 Pa, nagyjából 15 másodperc; digitális visszaszámlálás automatikus leállítással; hegesztett átlátszó TPU ablak; hevederkötésű élek; öntött D-gyűrű hegesztett horgony platformon.	A tömített falba hegesztett motoros szerelvény – a sorozat legösszetettebb szerkezete	300
	SL-P1133 kompressziós táska kézi szivattyúval- 48 × 29 × 10 cm, 13,9 liter;csavaros tömítésű légszelep menetes kupakkal és tömítéssel; ABS szelepház szilikon tömítéssel; hozzáillő dugattyús kézi szivattyú; öntött TPU markolatfülek; hegesztett átlátszó TPU ablak; akár 70%-os hangerőcsökkentés.	Membrántól független mechanikus tömítés – a legrobusztusabb szeleparchitektúra	300
	SL-P1082 Utazó vákuumos kompressziós táska- három méret, 14L / 20L / 33L; TPU-laminált szövet; nagyfrekvenciás hegesztett varratok; teljes hosszúságú lezárt vízálló cipzár; középre szerelt egyirányú szelep; IPX6; szivattyú nélküli kézi kompresszió.	Szelepintegráció három méretben megosztott szerszámozási logikával	500

Szelep architektúra, szűrő és terelő felszerelés, szivattyú típusa, ablakpanel, cipzár, élkötés, akasztó vasalat, méretek, szín és márka rendelésenként megadható, vagy vázlat alapján táska fejleszthető.

Minőségellenőrzés

A minőséget három szinten határozzák meg.IQClefedi a bejövő TPU laminátumot a bevonat vastagsága, tapadása és hegeszthetősége érdekében, valamintszelepegységek, membránok, tömítések, szivattyúegységek, akkumulátorok, zárt cipzárak és kötőhevederekaz aláírt szabványnak megfelelően, színkülönbséggel és tartóssággal.IPQClefedi a vágási tűrést, az ablakhegesztési paramétereket, a szelepülést és rögzítést, a szivattyúház tömítését, a cipzáros hegesztési folytonosságot és a kerületi hegesztési varrat integritását, a mintavarratok leválasztási tesztjével minden futásindításkor.OQClefedi az ISO 2859 AQL mintavételt, a vákuum-visszatartási vizsgálatot és az aranyminta összehasonlítását, az SGS vagy QIMA ellenőrzéssel.

Közöttük üljön a két irányteszt:100%-os inflációs szivárgástesztpozitív belső nyomás alatt, és az ügyfél-ellenőrzési eljáráskicsomagolás, vákuumos elszívás, 24 órás statikus pihentetés és légszivárgás meghatározásanegatív nyomás alatt. A laboratórium ezen kívül lefuttatja a hegesztési kötési és leválási szilárdságot, a cipzár kifáradási ciklusát, a szelepciklust, a szivattyúciklust és az akkumulátor töltési ciklusát, a szivattyúház tömítését, a lyukasztási és szakadási ellenállást, a szakítószilárdságot és a repedést, az ablak hajlítását és tisztaságát, a kopás- és színtartósságot.

GYIK: Kompressziós zsákok gyártása

K: Miért veszítik el a kompressziós zacskók a vákuumot, ha a varratok jól néznek ki?
V: Gyakran inkább a membrán, mint a varrat. A ruházat és az ágynemű által eltávolított szálak bejuthatnak a szelep levegőnyílásaiba, és részben nyitva tarthatják a membránt, így a zacskó lassan töltődik fel – ezért a felhasználók olyan szivárgásokról számolnak be, amelyeket nem találnak. A szűrőelem, a radiális légterelők és a lecsavarható kupak mind megoldják.

K: Hogyan csatlakozik a szelep a zsákhoz?
V: Mechanikus rögzítéssel és összeragasztással – a zsák fala beszorul a belső szeleptest karima és a külső tartósapka közé, a karima pedig a falhoz van rögzítve. A ragasztás önmagában lehámlik ismételt szivattyúzási ciklusok alatt; egyedül a rögzítés szivárog a felületen.

K: Milyen anyagból kell lennie a szelepnek?
V: Kompatibilis a táska belső felületével. A hasonló anyagok közötti kötések lényegesen megbízhatóbbak, mint a különböző műanyagok közötti ragasztókötések, ezért a TPU zsákon a szelepperemnek kompatibilis hegeszthető polimernek kell lennie. Adja meg a laminátum mellett.

K: Miért kell felfújni a zacskókat ahelyett, hogy csak vákuumos tesztelnénk őket?
V: Mert a kettő más-más hibát talál. A felfújás belülről kifelé terhel minden varratot, a szeleprögzítőt, a cipzár interfészét és az ablakkeretet – a leggyengébb irányba. Felfújástesztelünk minden egységet, és vákuumtesztet is végzünk 24 órás tartás mellett.

K: A beépített szivattyút nehezebb gyártani?
V: Jelentősen. A rugalmas tömített falba hegesztett motoros szerelvénynek saját hegesztési paraméterekre, tömített ABS házra, lecsavarható vízálló kupakra, valamint a háztömítés, a motorciklus-élettartam és az akkumulátor töltési ciklusának független vizsgálatára van szüksége.

K: Mi a MOQ és az átfutási idő?
V: 300 darabból a szivattyús modelleknél és 500 darabból a három méretű utazókészletnél, a minták 7-15 napon belül, a gyártás 30-45 napon belül a jóváhagyást követően.
