Egyedi kajaktáska gyártási útmutató

A Sealock egyedi kajaktáska gyártó és OEM beszállító. A sima szárazzsák egy hegesztett cső: két panel, egy kerek alap, egy roll-top. A kajaktáska ennek a problémának a legnehezebb változata, mert az evezősök által ténylegesen megkívánt funkciókra – felfújószelepre, telefonablakra, hátul elhelyezkedő kontúros héjra, rögzítési pontra, párnázott hátlapra – mind szükség van.szándékosan megszakítja a vízálló akadályt, majd újra lezárja. Ez az útmutató leírja, hogy ez mit jelent a gyári padlón, és mit jelent egy kajaktáska-alakú márka számára.

Miért nehezebb egy kajaktáskát megépíteni?

Minden hozzáadott funkció további tömítési problémát jelent. A csőszáraz tasaknak egy folyamatos hegesztési útvonala van, és semmi sem hatol át a bőrön. A száraz kajak hátizsáknak lehet ívelt héja, átlátszatlan szövetbe hegesztett átlátszó ablaka, falon áthatoló szelepperem, öntött zárház, ráerősített habszivacs hátlap, valamint a teljes terhelést hordozó horgonyok. Ezek mindegyike olyan hely, ahol az akadály meghibásodhat, és mindegyiknek megvan a saját folyamatablaka.

A kajaktáskák ezért választják el a speciális gyárakat az általános gyáraktól. Csövet bárki tud hegeszteni. A hardver integrálása egy lezárt ívelt héjba, több ezer egységben ismételhetően, más képesség.

Íves héj hegesztése

Több kajakcsomagunk is félkör alakú héjat használ, nem pedig egyenes hengert, mert a kontúrozott test jobban illeszkedik a háthoz, és kiszámíthatóbban rögzíthető a csónakban. A rádiófrekvenciás hegesztés hagyományos bölcsessége szerint az ívelt felületek rossz jelöltek az eljáráshoz. A gyakorlatban működőképesek, de a szabályozási változó változik: íves varraton a kritikus tényezőa felső és alsó szerszám közötti rés pontos szabályozása, nem pedig a szorítónyomás szabályozása. Állítsa be a megfelelő szerszámtávolságot, és az ívelt varrat ugyanolyan megbízhatóan hegeszt, mint egy lapos varrat; csak a nyomásra hagyatkozhat, és a hegesztési minőség a görbe mentén változik.

Két kapcsolódó megkötés határozza meg, hogy a geometria milyen praktikus:

• Az RF mező csak kis résen működik.Az anyag megolvasztásához elég erős mező megköveteli, hogy az elektródának és az alkatrésznek nagyjából 1,5 mm-en belül kell lennie, ezért az eljárás inkább fóliákhoz és bevonatos szövetekhez illeszkedik, nem pedig vastag merev szakaszokhoz – és ezért kell a matrica kialakításának pontosan követnie a héj kontúrját.
• A paneleket túlméretre vágják.A vágott darabok legalább 6 mm-rel nagyobbak, mint a hegesztési minta, mivel az anyagnak teljesen le kell fednie a szerszám hegesztési területét, különben maga a varrat sérül. A felesleg utólag offline is levágható.

Különböző anyagok hegesztése: Az ablakpanel

Az átlátszó telefonablak vagy kilátópanel azt jelenti, hogy átlátszó fóliát kell hegeszteni egy bevonatos szövethéjba – két különböző anyagból, amelyek eltérő hőhatásúak. Az erre vonatkozó szabályt érdemes tudni, mert ez megmagyarázza, hogy egyes beszállítók ablakai miért válnak le:

Két különböző anyag ragasztásánál a folyamatot úgy kell beállítani, hogy a magasabb üvegesedési hőmérsékletű anyag melegszik fel először, és az alacsonyabb Tg-értékű anyagba vezeti a hőt.Futtassa a másik irányba, és a puhább anyag túlolvad és elvékonyodik, míg a keményebb soha nem olvad meg megfelelően – olyan illesztést eredményez, amely elfogadhatónak tűnik, és később meghibásodik. A helyes megoldás az elektróda tervezésén és a paraméterek beállításán múlik, nem pedig erőfeszítés.

A bevonatos szövetekhez anyagpadló is tartozik: a bevonat minimális vastagsága nagyjából 3–5 mil (0,003–0,005 hüvelyk) kell legyen a megfelelő hegesztéshez. A túl vékony bevonatú szövet nem hoz létre megbízható kötést, függetlenül attól, hogy a gép milyen jól van beállítva.

Szelep integrálása

A kajakcsomagjaink felfújó és leeresztő szelepe lehetővé teszi, hogy az evezős levegőt öblítsen, hogy a zsákot egy nyílásba tömörítse, vagy levegőt adagoljon az ideiglenes lebegés támogatásához. A gyártás azt jelenti, hogy egy lezárt zacskó falán szándékosan áthelyeznek egy portot. Két bevált megközelítés létezik:

• Karimás szeleppel hegesztett középső panel.A csatlakozókat és szelepeket kifejezetten hegeszthető karimával szállítjuk, így a panel közepére szerelhetők fel – az RF hegesztés bevonattal ellátott szövetet tömít a nyíláshoz anélkül, hogy az anyagokat károsítaná.
• Varratba hegesztett cső.A szeleptestet nehéz közvetlenül a varratra helyezni, ezért az általános gyakorlat az, hogy egy csövet hegesztenek a varratba, és egy kompressziós illesztésű szelepet rögzítenek a csőhöz.

Akárhogy is, a szelephegesztés egy külön folyamatablak a karosszéria varratoktól, és saját paraméterkészlettel és saját ellenőrzéssel rendelkezik. Ez az a funkció is, amelyet a leginkább érdemes nyomáspróbálni, a következő részben ismertetett ok miatt.

A hibaüzemmódról a vásárlóknak tudniuk kell

Ez minden szelepes vagy levegőtartó funkcióval rendelkező táskánál számít:a gyenge varrat átmenhet a kezdeti szivárgásellenőrzésen, de ismételt felfújási ciklusok, szállítási vibráció vagy hideg időjárási használat után is meghibásodhat.Egyetlen sikeres/sikertelen dunk a sor végén nem bizonyítja a pecsét tartósságát – azt bizonyítja, hogy a pecsét az adott napon létezett.

Éppen ezért az ilyen típusú termékek minőségellenőrzésének tartalmaznia kell a szemrevételezést,peeling tesztelés, nyomástartás, ésdelaminációs vizsgálat, nem pedig önmagában végzett vízteszt. Ez az oka annak is, hogy a késztermékeken 24 órás visszatartással vákuum-elszívást hajtunk végre: az egész napos tartós negatív nyomás felszínre hozza azokat a szélső tömítéseket, amelyeket egy rövid merítés átenged.

Terhelési pontok: Miért kell a kábelköteget varrni a test hegesztése előtt

A megrakott 38 literes kajakcsomag teljes súlyát a vállheveder horgonyaira helyezi, az evezős rögzítő- és lecsatolási pontok pedig folyamatosan körbeforgatják ezeket a horgonyokat. A csak hegesztett tartozékok tartós nyírás hatására leválhatnak, ígya hevedereket, a D-gyűrűs foltokat, a kötélrögzítőket és a fogantyúkat a héj hegesztése előtt nagy feszültséggel varrják a lapos panelekre. A varrott lábnyom szétteríti a terhet; az ezt követő hegesztés és megerősítés lefedi a perforációkat. A horgonyokat ezután terhelés- és rángatásteszttel végzik, nem pedig szem alapján.

Itt számít az evezősportok útmutatása is – a fedélzeti felszerelésnek legalább két ponton kell rögzítenie, így a horgonyokat többszöri, sokkterheléses használatra kell építeni, nem pedig statikus súlyra.

A hátsó panel ragasztása

A kajakcsomagjaink egyrészes EVA hátlapja csökkenti a súlyt, és csökkenti a hőfelhalmozódást a betanulásig. Az EVA maga is rádiófrekvenciás hegeszthető, ami lehetővé teszi a panel beépítését a szerkezetbe ragasztás helyett – és itt is előnyösebb a hegesztés, mint a ragasztás, ugyanazon okból, mint máshol:A hegesztett kötések elkerülik a ragasztó öregedését és az újraaktiválás kockázatát, melyek pontosan azokat a meghibásodási módokat, amelyeket a forró garázsban nedvesen tárolt táska megtalál.

Egy másik tömítési rendszer: a gumiszalagos zárás

Nem minden kajaktáska zárható feltekerccsel. Expedíciónk építési pecsétjei aösszenyomott természetes gumi tömítőcsík egy felhajtható fedél alatt, központi kompressziós hevederrel rögzítve— egy mechanikailag eltérő rendszer, amely eléri az IPX8-at. A gyártás olyan lépéseket tesz hozzá, amelyek egy roll-topnak nincsenek: a gumiszalagot a teljes nyílás mentén pontosan kell ragasztani, a szárny geometriájának négyzetesen kell ráhajtania, és a kompressziós hevedernek egyenletesen kell rögzítenie a szélességben. Az egyenetlen rögzítés a klasszikus hiba – egy tömítés, amely a közepén tart, és az egyik végén résekkel rendelkezik, átengedi a nyomás alatti ürítést és szivárgást.

Márkajelzés: Nyomtasson hegesztés előtt

Hasznos szekvenciapont a márkák számára:szitanyomás vagy melegbélyegzés beépíthető a filmrétegekbe a hegesztések befejezése előtt.A grafikák alkalmazása, miközben a panelek még laposak, jobb rögzítést tesz lehetővé, és elkerülhető a kész háromdimenziós héj körüli munka. A fényvisszaverő nyomtatást itt is érdemes meghatározni – az evezősök gyakran vannak a vízen hajnalban és alkonyatkor, a fényvisszaverő jel pedig gyenge fényviszonyok mellett is megtalálhatóvá teszi a táskát, miközben megduplázódik márkaingatlanként.

Mit jelent ez röviden

• Adja meg a hegeszthető anyagokat— PVC, TPU, TPU bevonatú nylon vagy EVA. A nem poláris műanyagok, mint a PP és PE ​​egyáltalán nem hegeszthetők rádiófrekvenciás hegesztéssel.
• Ellenőrizze a bevonat vastagságát– nagyjából 3–5 mil alatt a bevont anyag nem hegeszt megbízhatóan.
• Korán döntse el a behatolásokat– A szelep, az ablak, a zár és a zseb helyzete mind befolyásolja a szerszám kialakítását és a szerszámok költségeit, és költséges mozgatni a forma létezése után.
• A héj geometriája legyen hegesztésbarát— a finom ívek és a tiszta varratok jobban megismételhetők, mint a szűk sugarak és az összefolyó varratok.
• Részletesen minden terhelési pontot— hevederek, D-gyűrűk, kötőzsinórok, fogantyú és mindegyik rögzítési módja.
• Kérje a megfelelő teszteket— a lefejtési szilárdság, a nyomástartás és a leválás ellenőrzése, nem csak a megfelelő/nem megfelelő bemerítési ellenőrzés.
• Költségvetés a szerszámokhoz— egy egyedi héjformához egyedi réz szerszámra van szükség, amelyet külön kell feltüntetni, átfutási idővel az első minta előtt.

A termék alapja

Ezek a hegesztett táskák a Sealock's-tólszáraz táskavonal egyenlő kiindulópontok egy egyedi kajak projekthez – egyik sem rangsorol a másik fölé; mindegyik a fent leírt eltérő gyártási képességet mutatja be:

Kép	Modell és specifikációk	Gyártási képességet mutat	MOQ

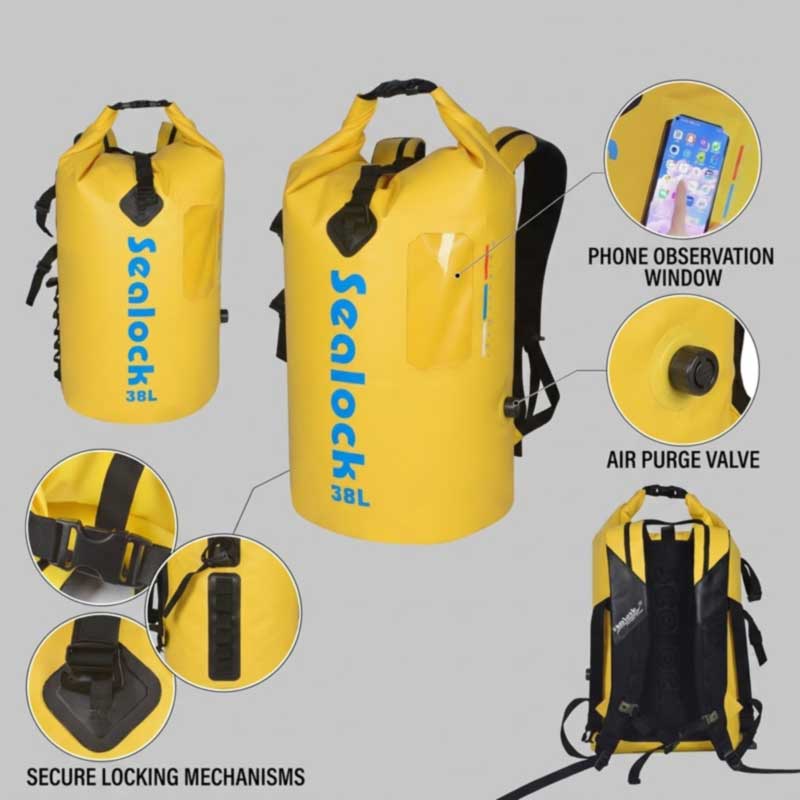

	38 literes vízálló száraz hátizsák kajakhoz- 500D PVC, 0,5 mm; félkör alakú héj; elülső ablakzseb telefon számára; többfunkciós zár eveződeszkához; oldalsó felfújó/leeresztő szelep; egyrészes EVA hátlap.	Ívelt héjhegesztés, szelepintegráció, ablakpanel, EVA ragasztás – mindez egy összeállításban	300-500
	SL-E977 kajak száraz hátizsák- 28 liter; 500D PVC, 0,5 mm; félkör alakú héj; telefon ablak; többfunkciós zár; oldalsó felfújó/leeresztő szelep; EVA hátlap.	Ugyanaz a platform egynapos kirándulási kapacitással	300-500
	SL-D045 légmentes csőszárazzsák gázszeleppel- 20L, 2L-100L méretek; PVC; gázszelep szabályozott felfújáshoz és leeresztéshez; egyedi színek; minta 5-7 nap.	Szelepintegráció egy egyszerű csövön – az olcsóbb út a levegőszabályozáshoz	500
	SL-D693 csőszáraztáska ablakkal és cipzáras zsebbel— 15L (53×36 cm) / 20L (57×38 cm); 500D PVC ponyva;IPX7; PVC átlátszó fólia ablak; száraz-nedves elválasztás; levehető megerősített heveder; POM csat.	Átlátszó fólia-ponyva hegesztés, valamint egy zárt cipzáras zseb az egyik testben	300
	SL-J033 vízálló expedíciós csomag- 45L / 55L / 65L; 420D nylonra laminált TPU;IPX8természetes gumi tömítőszalagon keresztül + lehajtható fedél + központi kompressziós heveder; megerősített koptatóalap; párnázott heveder, szegycsontszíj, csípőöv, fogantyú; fényvisszaverő csövek.	Gumiszalagos tömítőrendszer és teljes teherbírású kábelköteg	300-500
	SL-E102 száraz hátizsák— 15L / 20L / 30L méretenkénti méretekkel; 500D PVC háló; egyedi színek és méretek.	Három kapacitás a megosztott szerszámozáshoz – hatékony szerszámamortizáció	300

Gyártási feltételek és minőség-ellenőrzés

Tétel	Részlet
MOQ	300-500 db modellenként
Szerszámozás	Egyedi réz matrica héjgeometriánként, külön feltüntetve; ismételt megrendelésekre újra felhasználható
Mintavétel	3-10 nap körönként a szerszámozás után; jellemzően két kör
Termelés	20-45 nappal a minta jóváhagyása után
Kapacitás	Kilenc nagyfrekvenciás hegesztővonal 27,12 MHz-en; körülbelül 100.000 db/hó
Értékelési lehetőségek	Ellenőrzött IPX7 hegesztett roll-top szerkezeteken; IPX8 gumitömítéssel

A minőséget három szinten határozzák meg –IQC(a bejövő szövet bevonat vastagsága, tapadása és hegeszthetősége, valamint szelepek, zárszerkezetek, csatok és hevederek az aláírt szabvány szerint ellenőrizve),IPQC(vágási tűrés, hegesztési varratok integritása mind a karosszéria-varratokon, mind a behatolásokon, a szelepek és az ablakok beszerelése, a kábelköteg és a rögzítési pont összeszerelése, a mintahegesztések leválási tesztjével minden futás megkezdésekor), ésOQC(ISO 2859 AQL mintavétel, valódi víz alá merítéses tételvizsgálat, nyomástartás a szelepes szerkezeteken, delamináció ellenőrzése és aranyminta összehasonlítása, elérhető SGS vagy QIMA). A Sealock szigorúan végrehajtja a teljes ügyfél-ellenőrzési eljárást a késztermékeken:kicsomagolás, vákuumos elszívás, 24 órás statikus pihentetés és légszivárgás meghatározása. A laboratórium ezenkívül lefuttatja a hegesztési kötési és lehántási szilárdságot, egy 1500+ ciklusú terhelési tesztet a hevederrögzítők és kötőelemek rángatásos terhelésével, felhajtóerő-ellenőrzést, kopást, szakadást, szakítószilárdságot, sópermetet, UV-t, színtartósságot és színkülönbséget.

GYIK: Kajaktáska gyártás

K: Tud-e hegeszteni ívelt vagy kontúros héjat?
V: Igen. Az ívelt hegesztések akkor végezhetők el, ha a felső és az alsó szerszám közötti szerszámtávolságot pontosan szabályozzák – nem a szorítónyomás, hanem ez a vezérlő változó a görbén. Ehhez a héj kontúrjára jellemző szerszámkialakítás szükséges.

K: Hogyan integrálható egy felfújószelep a tömítés veszélyeztetése nélkül?
V: Vagy egy karimás szeleppel hegesztett középső panel – a nyílásokhoz és a szelepekhez pontosan ehhez hegeszthető karimák tartoznak – vagy egy varratba hegesztett cső, amelyhez kompressziós illesztésű szelep van csatlakoztatva. A szelephegesztésnek saját paraméterkészlete és saját ellenőrzése van.

K: Miért válnak le bizonyos átlátszó ablakok idővel?
V: Általában azért, mert a különböző anyagú hegesztés rosszul lett beállítva. A magasabb Tg-tartalmú anyagnak először fel kell melegednie, és hőt kell vezetnie az alacsonyabb Tg-jú anyagba; Futtassa a másik irányba, a lágyabb film túlolvad, míg a másik soha nem olvad meg megfelelően, így olyan illesztést ad, amely jól néz ki, és később meghibásodik.

K: Elég egyetlen vízteszt a szelepes táska aláírásához?
V: Nem. A gyenge varrat átmenhet a kezdeti szivárgásellenőrzésen, de ismételt felfújási ciklusok, szállítási vibráció vagy hideg időjárási használat után is meghibásodhat. Kérjen lehúzási tesztet, nyomástartást és delaminációs vizsgálatot a merítés mellett.

K: A logónk fennmaradhat az összeszerelés előtt?
V: Igen, és még jobb – a szitanyomást és a melegbélyegzést a filmrétegekre alkalmazzák, miközben a panelek laposak, hegesztés előtt, ami tisztább rögzítést biztosít. A fényvisszaverő nyomtatást a hajnali és alkonyati láthatóság érdekében érdemes megadni.

K: Mi határozza meg, hogy a tervünk megépíthető-e?
V: Az anyag hegeszthetősége (PVC, TPU, bevont nylon vagy EVA – soha nem PP vagy PE), a bevonat vastagsága legalább durván 3–5 mil, a héj geometriája, amelyet a szerszám követni tud, és minden behatolás helyzete. Szerszámozás előtt átnézzük a hegeszthetőségi rajzot, és olyan változtatásokat javasolunk, amelyek javítják a minőséget és a hozamot.

Beszélj a Gyárral

Egyedi kajaktáska gyártásba helyezéséhez forduljon a Sealockhoz a telefonszámoninfo@sealock.com.hkvagy +86-769-82009361. Több mint húsz év házon belüli nagyfrekvenciás hegesztés, kilenc hegesztősor, szelepek és ablakok integrációja, egyedi szerszámozás és teljes körű ügyfél-ellenőrzési eljárás minden szállítmányon.
