Beszerzési vezető auditálási útmutatója: A végzetes rádiófrekvenciás hegesztési hibák azonosítása az OEM gyártásban

Vezetői összefoglaló

Az ellátási lánc vezetői számára, akik nagy teljesítményű vízálló felszerelést, orvosi húgyhólyagot vagy taktikai felszerelést szereznek be, katasztrofális pénzügyi eseménynek számít a gyártási hiba felfedezése, miután a konténer elhagyta az ázsiai kikötőt. Ellentétbenhagyományos vágás-varrási módszerek, A rádiófrekvenciás (RF) hegesztés rendkívüli pontosságot igényel a szerszámok, a feszültség és a termodinamikai szabályozás terén. Amikor a nem szabványos gyárak szigorú minőségbiztosítási (QA) protokollok nélkül próbálják meg méretezni a termelést, az eredmény helyszíni meghibásodások, a termék sértetlensége és tömeges termékvisszahívások következnek be. Ez a műszaki útmutató feltárja a három leggyakoribb – és végzetes – rádiófrekvenciás hegesztési hibát, és a beszerzési vezetők számára ismereteket nyújt a potenciális OEM-partnerek ellenőrzéséhez és az ellátási lánc kockázatainak kiküszöböléséhez.

1. hiba: A "hideg hegesztés" (nem teljes molekuláris fúzió)

Az üzleti kockázat:A hideghegesztés a rádiófrekvenciás gyártás legmegtévesztőbb és legveszélyesebb hibája. A felületes gyári ellenőrzés során a varrat vizuálisan sértetlennek tűnik, de a polimerek valójában nem olvadtak össze molekuláris szinten. Működési igénybevétel vagy enyhe belső nyomás hatására a varrás egyszerűen szétválik.

Vizuális azonosítás és okai:

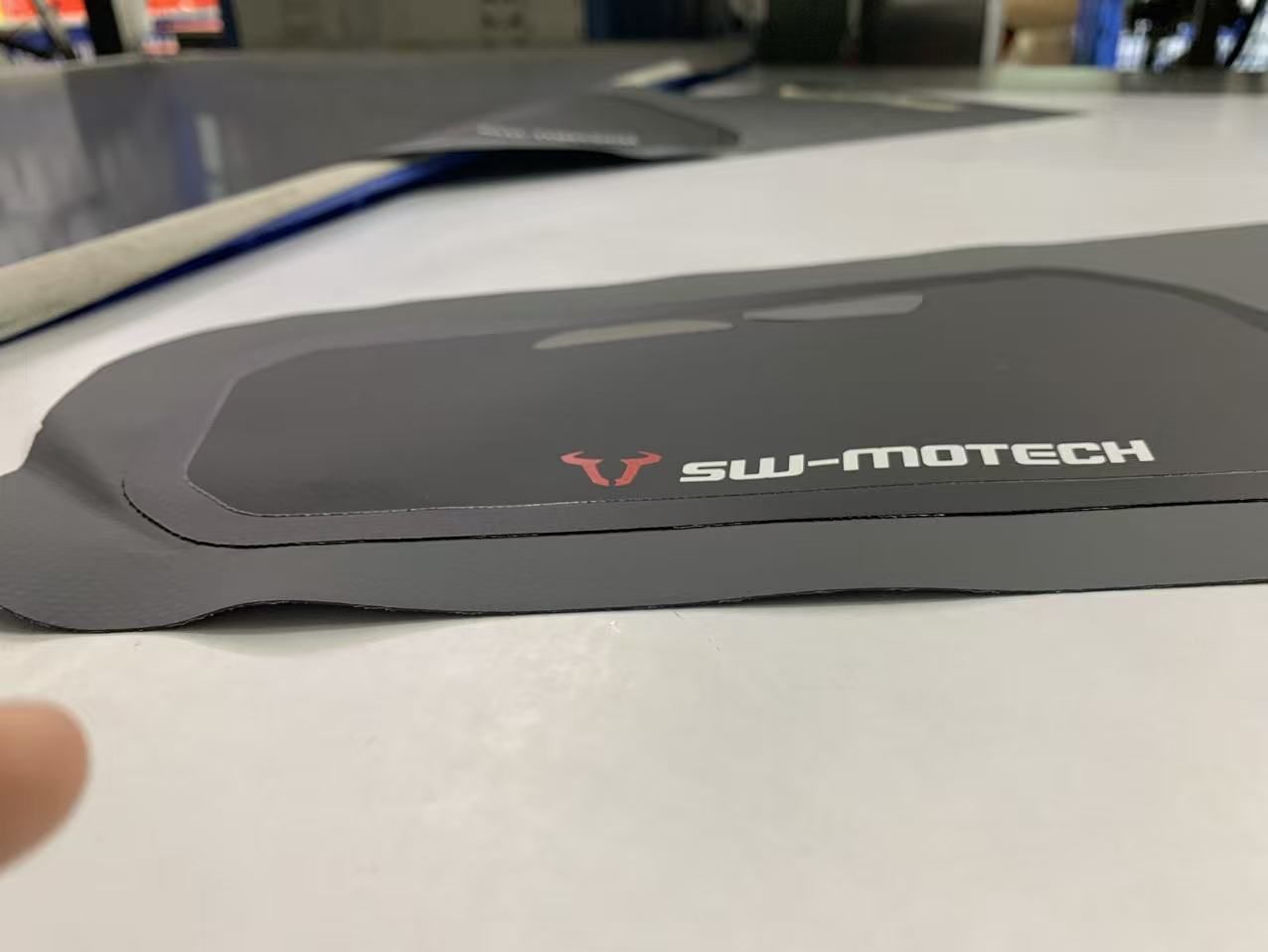

• A kinézet:A hegesztett kerületből hiányzik a jól megkülönböztethető, egységes "extrudáló gyöngy" (az olvadt TPU enyhe kinyomódása a szél mentén). Az anyag enyhén préseltnek tűnhet, nem pedig megolvadt.
• Mérnöki hiba:Hideg varratok akkor fordulnak elő, amikor egy gyár a gyártási sebességet részesíti előnyben a minőséggel szemben. A kezelő csökkenti a várakozási időt (az RF energia alkalmazásának időtartamát), vagy a gépnek nincs megfelelő feszültsége ahhoz, hogy áthatoljon vastag anyagokon, például a 840D TPU-n. Ez akkor is előfordulhat, ha a gyár nem kompatibilis lágyító keverékeket használ.
• Az ellenőrzési kérdés: Kérje meg a gyártól a lehúzási szilárdsági és nyírószilárdsági tesztnaplókat. Az igazi RF hegesztést nem lehet széthúzni; magának az anyagnak el kell szakadnia, mielőtt a varrás meghibásodik.

2. hiba: termikus bomlás (ívelés és átégés)

Az üzleti kockázat:Ha a hideghegesztés alulfeldolgozásra kerül, akkor a hőbomlás súlyos túlfeldolgozást jelent. Ez a hiba teljesen tönkreteszi a vízálló membránt, ami azonnali szivárgáshoz és szerkezeti meghibásodáshoz vezet. Gyakori azokban a gyárakban, amelyek áttérnek az olcsó PVC-ről a csúcskategóriás TPU-ra anélkül, hogy frissítenék a szerszámozási paramétereiket.

Vizuális azonosítás és okai:

• A kinézet:Megperzselt, elszíneződött vagy törékeny élek a varrás mentén. Extrém esetekben mikroszkopikus lyukakat vagy sötétbarna foltokat láthat, ahol az anyag elszenesedett.
• Mérnöki hiba:Ezt gyakran "ívképződés" okozza – a piszkos sárgaréz szerszámok, egyenetlen anyagvastagság vagy túlzott rádiófrekvenciás feszültség okozta hirtelen elektromos kisülés. A nem szabványos gyárak gyakran elhanyagolják a napi karbantartást és tisztítást, ami beszorult törmelékhez vezet, ami helyi túlmelegedést okoz.
• Az ellenőrzési kérdés: Figyelje meg a gyári padlót. A hegesztőszerszámok egyedi CNC-megmunkálásúak és gondosan tiszták, vagy oxidálódnak és szennyeződések borítják? Kérdezze meg a megelőző karbantartási SOP-jukat.

3. hiba: Aszimmetrikus extrudálás (egyenetlen szerszámnyomás)

Az üzleti kockázat:A vízhatlan zacskó megtarthatja a vizet álló teszt során, de az aszimmetrikus varratok gyenge pontokat hoznak létre, amelyek elkerülhetetlenül kifújnak, ha a terméket leejtik, összenyomják vagy szélsőséges hőmérséklet-ingadozásoknak teszik ki.

Vizuális azonosítás és okai:

• A kinézet:Vizsgálja meg a hegesztési varrat keresztmetszetét vagy élét. Az egyik oldalon egy nagy, rendetlen olvadt polimer gömb található (túlextrudálás), míg a másik oldalon veszélyesen vékony (alulextrudálás).

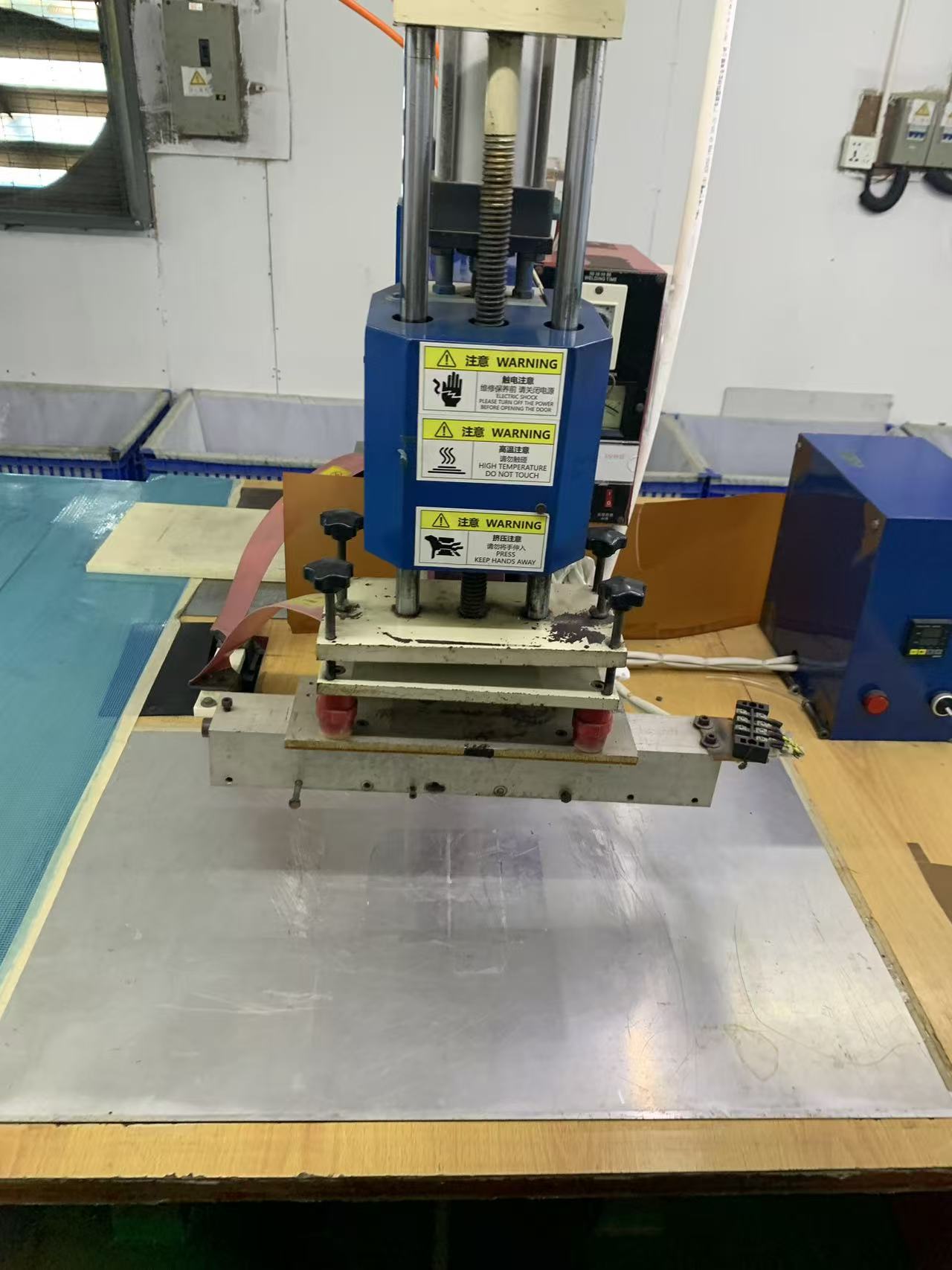

• Mérnöki hiba:Az RF hegesztéshez tökéletesen vízszintes pneumatikus présekre van szükség. Ha a matricát tartó masszív fémlemez a milliméter töredékével is eltolódik, akkor egyenlőtlen nyomást fejt ki a varraton keresztül. Az olcsó gépekből hiányzik a szerkezeti merevség ahhoz, hogy a nagy volumenű gyártás során megőrizze a tökéletes illeszkedést.
• Az ellenőrzési kérdés: Az OEM fejlett hidraulikus vagy erősen stabilizált pneumatikus préseket használ? Végeznek-e napi kalibrálási ellenőrzéseket a lapkiegyenlítésen?

Következtetés: Partnerség egy Zero-Defect OEM-mel

Az RF hegesztési hibák azonosítása csak az első lépés; megelőzésük megkövetelipartnerség egy elit gyártó üzemmel. Az igazi Tier-1 OEM-partnerek nem hagyatkoznak a sorvégi ellenőrzésekre a hibák észlelése érdekében. Valós idejű paraméterfigyelést alkalmaznak, egyedi CNC-megmunkálású sárgaréz szerszámokba fektetnek be, és szigorú ISO-tanúsítvánnyal rendelkező minőségbiztosítási protokollokat alkalmaznak.

Ha a márka hírneve és lényege a 100%-ban vízálló megbízhatóságon múlik, nem engedheti meg magának, hogy egy gyár tanulási görbéjét támogassa. Szigorúan ellenőrizze, követelje meg az átláthatóságot, és működjön együtt a molekuláris fúziós technológia szakértőivel.

GYIK: RF hegesztési minőség ellenőrzése

K: Hogyan tesztelhetem, hogy egy rádiófrekvenciás hegesztési varrat "hideg hegesztés"-e a gyárlátogatás során?

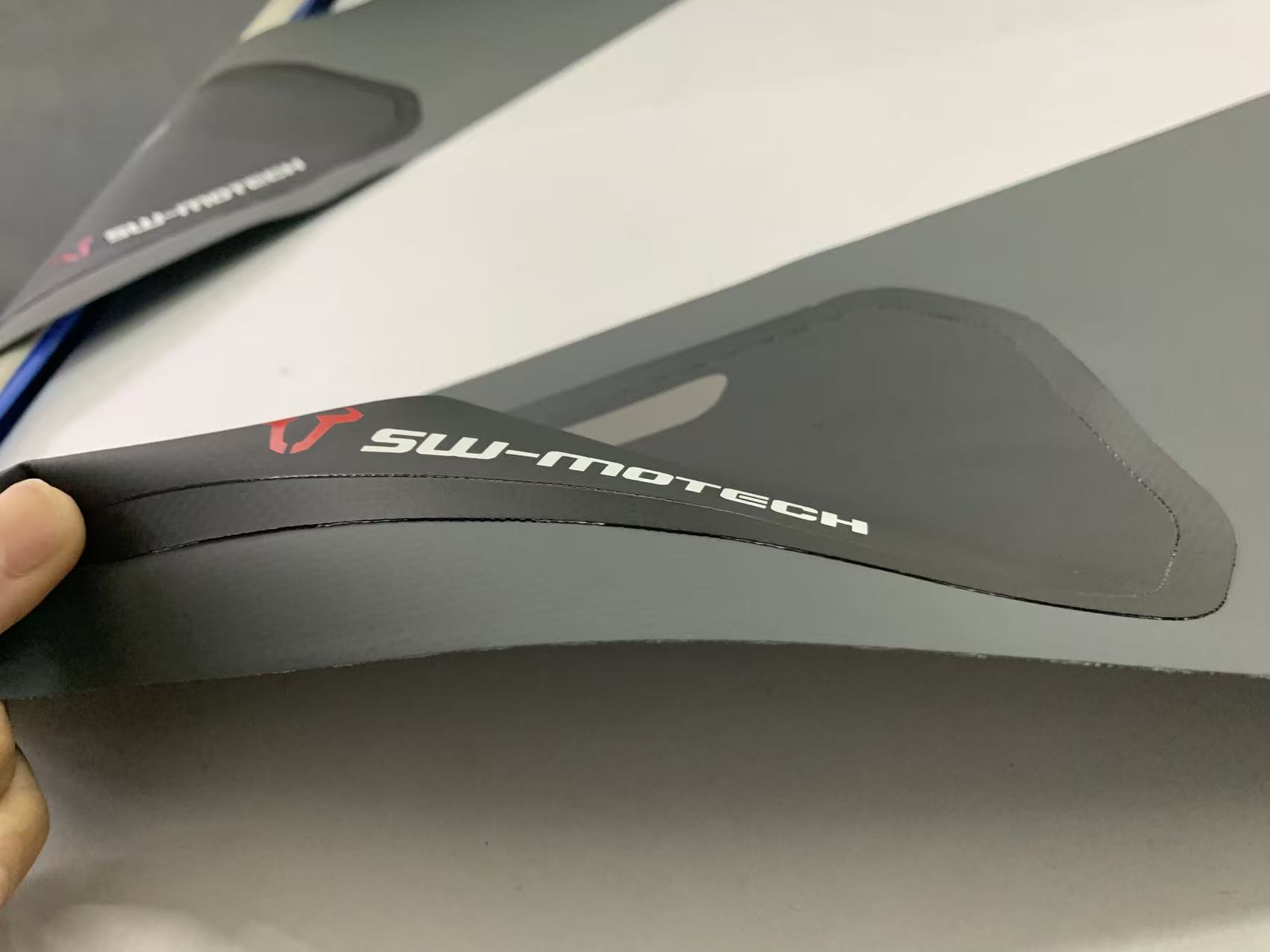

V:A legmegbízhatóbb kézi teszt a roncsolásos lehúzási teszt. Vágjon egy hüvelykes csíkot a varraton keresztül, és fogóval húzza szét a két réteget. A tökéletes RF hegesztésnél az alapszövet bevonata leszakad, mielőtt maga a hegesztett varrat szétválna.

K: Miért tűnik úgy, hogy a jelenlegi beszállítóm TPU-anyaga megégett a varratok körül?
V:Ennek oka valószínűleg a hőbomlás vagy az ívképződés. Ez akkor fordul elő, ha a gyár piszkos hegesztőszerszámokat használ, túl sok rádiófrekvenciás teljesítményt alkalmaz, vagy nem tudja megfelelően beállítani a gép frekvenciáját a TPU anyag adott vastagságához.

K: A sárgaréz szerszám minősége befolyásolja a végső RF hegesztést?
V:Teljesen. Az olcsó, rosszul megmunkált szerszámok egyenetlenül osztják el a hőt és a nyomást, ami aszimmetrikus varratokat és gyenge pontokat okoz. A prémium OEM-gyárak egyedi CNC-megmunkálású sárgaréz szerszámokba fektetnek be, amelyek az Ön termékének adott geometriájához vannak szabva, hogy biztosítsák a hibátlan, élek közötti fúziót.
