A hidrodinamikai hatások szerkezeti elemzése, az RF-hegesztett vízálló konstrukció és a teherhordó felfüggesztési rendszerek, amelyeket a modern horgász száraz hátizsákokban használnak.
A meghibásodási módok megértése gázlókörnyezetben

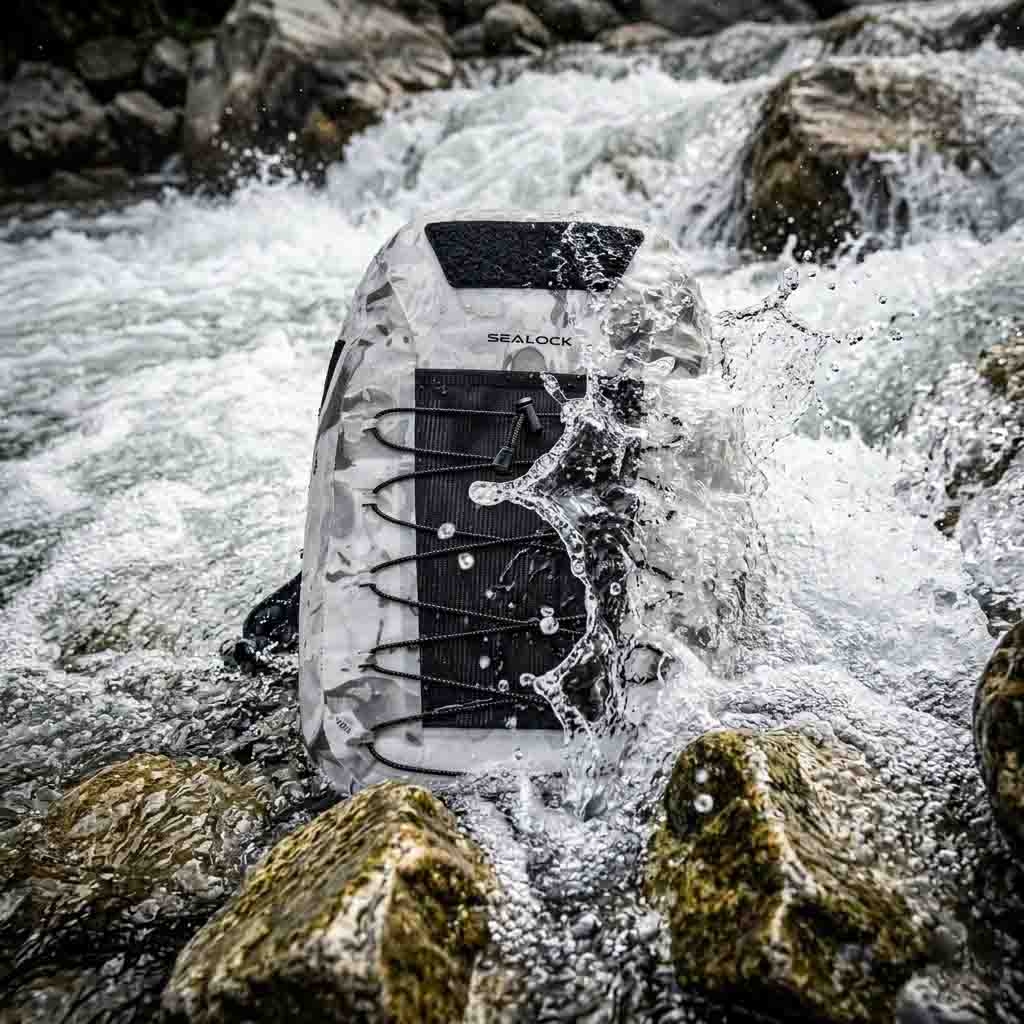

A mély folyók átkelése, szörfös gázolás és gyorsan mozgó áramlatok olyan igénybevételnek teszik ki a horgászhátizsákokat, amelyeket a hagyományos kültéri táskák nem úgy terveztek, hogy túléljenek.
1. Hidraulikus ütközéshiba
A mozgó vízbe történő hirtelen esés helyi hidrodinamikai nyomást hoz létre a cipzár nyomvonalai és a varratok csomópontjai ellen. A szabványos vízálló cipzárak gyakran meghibásodnak ezeknél az ütési tüskéknél, és lehetővé teszik a víz azonnali behatolását a fő rekeszbe.
Az olyan érzékeny berendezések, mint a légydobozok, telefonok, járműkulcsok és kompakt kamerarendszerek különösen sebezhetőek a merülési események során.
2. Kopás és áramnyomás
A gyors áramlatok a hátizsákot a víz alá süllyedt sziklafelületekhez szoríthatják, és a nyomást és a kopást a szövetredők és szerkezeti varratok mentén koncentrálják.
Az alacsony szakítószilárdságú varrott szövetek gyakran elszakadnak ezeknek az együttes erőknek a hatására, így a száraz kamrát folyamatos vízáramlásnak teszik ki.
3. Vízvisszatartó súlygyarapodás
A hagyományos hálós párnázott hátizsákok jelentős mennyiségű vizet szívnak fel a hosszabb gázolás során. Ez a további folyadéktömeg befolyásolja a test egyensúlyát, és növeli a fáradtságot instabil áramokban.
A zártcellás felfüggesztési rendszerek kiküszöbölik ezt a problémát azáltal, hogy teljesen megakadályozzák a nedvesség felszívódását.
RF-hegesztett szerkezet vs hagyományos varrott varratok
A hagyományos vízálló táskák varrott szövetpaneleken és ragasztószalaggal kombinálva működnek. Ismételt igénybevétel hatására az öltéslyukak deformálódnak, és végül vízbevezető útvonalakká válnak.
RF hegesztésteljes mértékben kiküszöböli a varrást, mivel molekulárisan köti össze a TPU-val bevont szövetrétegeket nagyfrekvenciás elektromágneses energia felhasználásával.
Sealock 15 literes nagy űrtartalmú vízálló légy horgász hátizsák27,12 MHz-es rádiófrekvenciás hegesztési eljárást alkalmaz a kétoldalas 500D TPU laminált panelek egyetlen folytonos vízálló szerkezetté olvasztására menet vagy ragasztószalag nélkül.
Ez a folyamat homogén polimer kötést hoz létre, amely megőrzi szerkezeti integritását hidrosztatikus nyomás, sós víz expozíció és ismételt flexibilis ciklusok hatására.
Strukturális rendszer elrendezése
| Összetevő | Funkcionális cél |
|---|---|
| Gázzáró vízálló cipzár | Fenntartja a merülési szintű tömítést hidraulikus nyomás alatt. |
| Hegesztett MOLLE szerszámplatform | Elosztja a külső szerszámterhelést a vízálló kamra átlyukasztása nélkül. |
| Zártcellás EVA felfüggesztés | Megakadályozza a víz felszívódását és csökkenti a holtteher felhalmozódást. |
Műszaki előírások
500D poliészter + kétoldalas TPU laminálás
15 literes taktikai gázló konfiguráció
IPX7 merülési védelem
12 mm-es RF Fusion gyöngy ±0,5 mm
Minőségellenőrzési folyamat
Minden gyártási tétel pneumatikus nyomástartási teszten megy keresztül egy merülő hidrosztatikus ellenőrző kamrában.
A hátizsák belső nyomás alatt van, és a víz alatt összenyomódik, miközben a szakemberek megvizsgálják a levegő szivárgását, a hegesztési hibákat vagy a lyukhibákat. Bármilyen kilépő buborékáram a gyártási tétel azonnali visszautasítását eredményezi.
Végső mérnöki perspektíva
Technikai horgászkörnyezetben a vízállóság kevésbé függ a felületi bevonatoktól, sokkal inkább a szerkezeti konstrukciós módszerektől.
Az RF-hegesztett TPU-rendszerek, a zártcellás felfüggesztési platformok és a gáztömör tömítési architektúrák lényegesen nagyobb hosszú távú megbízhatóságot biztosítanak, mint a folyamatos kopásnak, sós víznek és dinamikus hidraulikus igénybevételnek kitett, varrott vízálló szerelvények.
B2B beszerzési akció:Ahhoz, hogy összehasonlítsa ezeket a szerkezeti tűréseket márkája meglévő taktikai felszerelés-katalógusával,vegye fel a kapcsolatot mérnöki osztályunkkal
GYIK
K: Sok értékelő panaszkodik, hogy a vízálló horgászcsomag cipzárjai néhány utazás után szétszakadnak, elakadnak vagy szivárognak. Hogyan oldja meg ezt a Sealock?

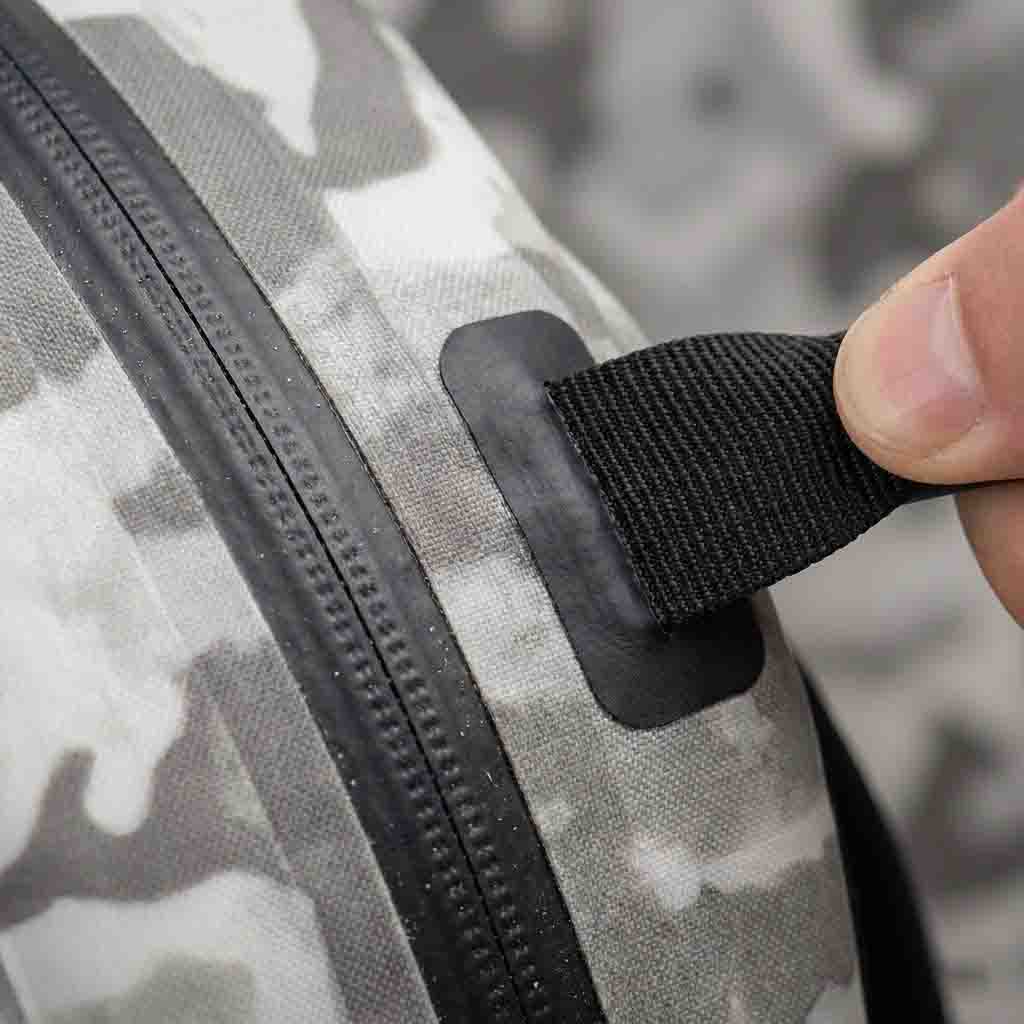

V:Az olcsó felszereléseken található szabványos vízálló cipzárak egyszerű nylon tekercslécek, amelyek vékony poliuretán külső bevonatba vannak csomagolva, közvetlenül a táskára varrva. Amikor homokszemcse vagy sós só kristályosodik ki a tekercs belsejében, a csúszka rosszul illeszkedik, aminek következtében a cipzár széthasad a feszültség hatására. Ezenkívül minimális hidraulikus terhelés mellett a víz a varrott tűlyukak mellett halad el. A Sealock eredeti gáztömör cipzárt használ. Nehéz, hőre lágyuló fogazattal rendelkezik, amelyek egymáshoz rögzülnek, hogy egy vastag, integrált gumiajkát szilárd összenyomásra kényszerítsék. Mivel a cipzár-szerelvény nagyfrekvenciás hegesztéssel van a TPU-testhez erősítve, nulla varrótű-bevonás mellett, nincs szerkezeti perforáció, amely lehetővé tenné a nedvesség bejutását.
K: A felhasználók gyakran számolnak be arról, hogy a külső tartozékhurkok nagy terhelés hatására teljesen kiszakadnak a száraz táskaszövetből, tönkretéve a hátizsákot. Hogyan akadályozod meg ezt?
V:A hagyományos gyárak a külső hevederfüleket közvetlenül egyetlen réteg vízálló szövetre varrják, a belső lyukakat ragasztószalaggal próbálják lezárni. Amikor a felhasználó egy nehéz gázlóhálót vagy nehéz fogóhüvelyt akaszt a hurokhoz, a forgó húzóerő teljes mértékben a gyenge öltésvonalakra összpontosul, elszakítja a szövetmátrixot és szivárgást okoz. A Sealock kiküszöböli ezt a hibát a kerületi hegesztésű MOLLE kialakításunk révén. Köztes terheléselosztóként lézerrel vágott, nagy teherbírású TPU erősítő tapaszokat használunk. Ezeket a foltokat nagyfrekvenciás hullámok segítségével a külső bőrhöz olvasztották, egyetlen rétegbe keverve az összetevőket. A mechanikai igénybevételt teljes mértékben elnyeli a külső héjréteg, míg a belső száraz rekesz öltésmentes és védve marad a szakadástól.
K: Miért fejlődik ki a hagyományos gázlóhátizsákok erős penészszagot, és miért válnak rendkívül nehézzé a mélyvízi gázolás során?
V:Ez azért fordul elő, mert a szabványos hátizsákok porózus nejlonhálóba csomagolt, nyitott cellás poliuretán habot használnak a hát megtámasztására. A nyitott cellás hab szerkezetileg porózus, ami azt jelenti, hogy szivacsként működik, magába szívja a szerves folyami iszapot, mikroszkopikus algákat és a magas sótartalmú tengervizet. Ha beszorult a hálóba, az nem tud megfelelően megszáradni, így a hátsó panel a baktériumok és a penészgombák táptalajává válik, amely kellemetlen szagokat hoz létre, miközben akár 3 kg holt folyadék tömegét is hozzáadja. A Sealock ezt úgy oldja meg, hogy öntött, zárt cellás EVA habblokkokat használ, amelyeket közvetlenül a hátizsák falára hegesztettek. Az EVA hab teljesen elszigetelt légcellákat tartalmaz, amelyek fizikailag blokkolják a víz bejutását. A panel nem tartja meg a folyadék tömegét, teljesen tisztára öblíti folyóvízzel, és azonnal megszárad, megszüntetve a baktériumok növekedéséhez és a rossz szagokhoz szükséges fizikai feltételeket.
K: A belső varratszalag leválik és leemelkedik a sós víznek való kitettség után, ami a tasak teljes meghibásodásához vezet. A hegesztett varratok elválanak?
V:A varrott és ragasztott konstrukció folyékony öntapadó bevonaton alapul, hogy a varratszalagot a tűvonal felett tartja. A tengeri sósvíz erősen maró hatású; a sókristályok a mikroréseken belül megszáradva mechanikusan kitágulnak és feloldják a ragasztóanyag-mátrixot, ami a szalag szétválását (leválását) okozza. A Sealock nulla ragasztót és nulla menetet használ. A nagyfrekvenciás hegesztési eljárásunk elektromágneses energiát használ az átlapoló lemezek TPU molekuláinak közvetlen szerkezeti szinten történő összekapcsolására. A paneleket egyetlen réteggé növesztik össze. A kötéseink megfelelnek az ASTM D751 hegesztési nyírási kifáradás szigorú értékelésének, biztosítva, hogy a varrat élettartama megfeleljen az alap TPU anyag élettartamának, függetlenül a folyamatos sóoldat-expozíciótól vagy a nedves tárolási mezőktől.
A hosszú távú rugalmasság, a hidrolízis-ellenállás és a hideg időjárási tartósság részletes elemzéséhez lásd:TPU vs PVC vízálló anyagok összehasonlítása.
